ISE POWER TOWER - Page 23

M8 × 85mm perno
de carruaje 2pcs
M8 Tuerca de
bloqueo de nylon
4pcs
Perno hexagonal
M10 × 70mm 10pcs
Perno hexagonal
M10×65mm 12pcs
9 10
11 12 14 1513

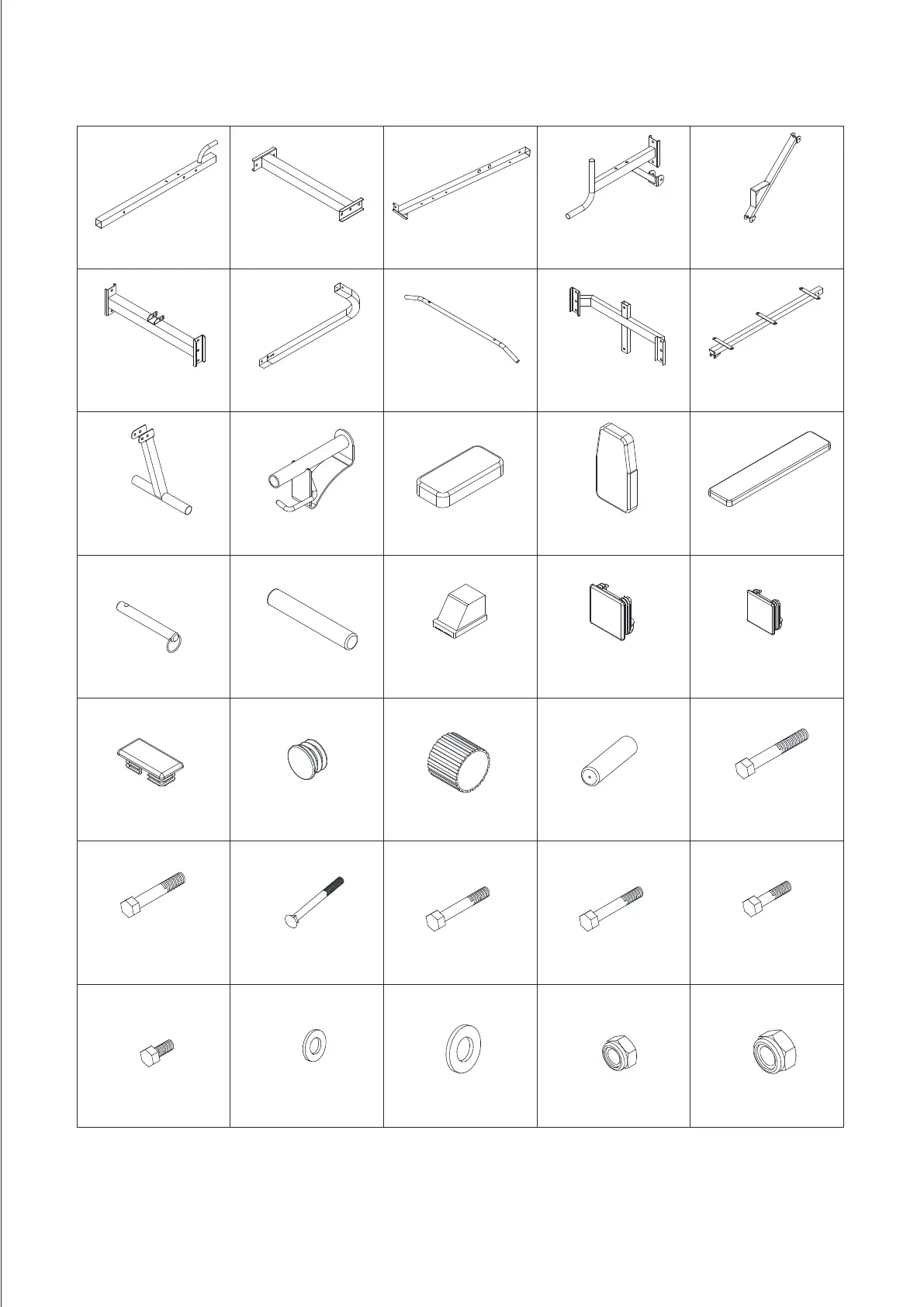

DIBUJOS DE LISTA DE PIEZAS
-1-
Abajo bastidor
vertical 2pcs
1
2 3
4
M8 arandela
18pcs
M10 Tuerca de
bloqueo de nylon
22pcs
Tubo inferior
2pcs
50mm enchufe de
extremo cuadrado
2pcs
Tubo de la manija
2pcs
Tubo de conexión
superior 1pc
Tirón alto
1pc
Cojín del brazo
2pcs
50mm casquillo de
extremo cuadrado
4pcs
Apretón de la mano
8pcs
Perno hexagonal
M8×65mm 4pcs
Push-up Barra
2pcs
Encima del marco
vertical 2pcs
Espuma
2pcs
Tubo de conexión
debajo 1pc
M10 arandela
44pcs
5
6
7 8
Tubo del
amortiguador
trasero 1pc
Marco de banco
1pc
Marco de apoyo de
banco 1pc
Tubo de la manija
2pcs
Cojín del respaldo
1pc
Cojín de banco
1pc
16
17
18 19 20
21 22 24 2523
26
27
28 29 30
38mm tapón de
extremo cuadrado
1pc
40 × 20mm enchufe
de extremo
cuadrado 2pcs
Tapa de extremo
redondo de 50mm
2pcs
Enchufe redondo
de 25mm 2pcs
Rápido
2pcs
31 32 34 3533
Perno hexagonal
M8×60mm 2pcs
Perno hexagonal
M8×30mm 2pcs
Perno M8 × 15mm
6pcs
