INSTRUCCIONES DE MONTAJE

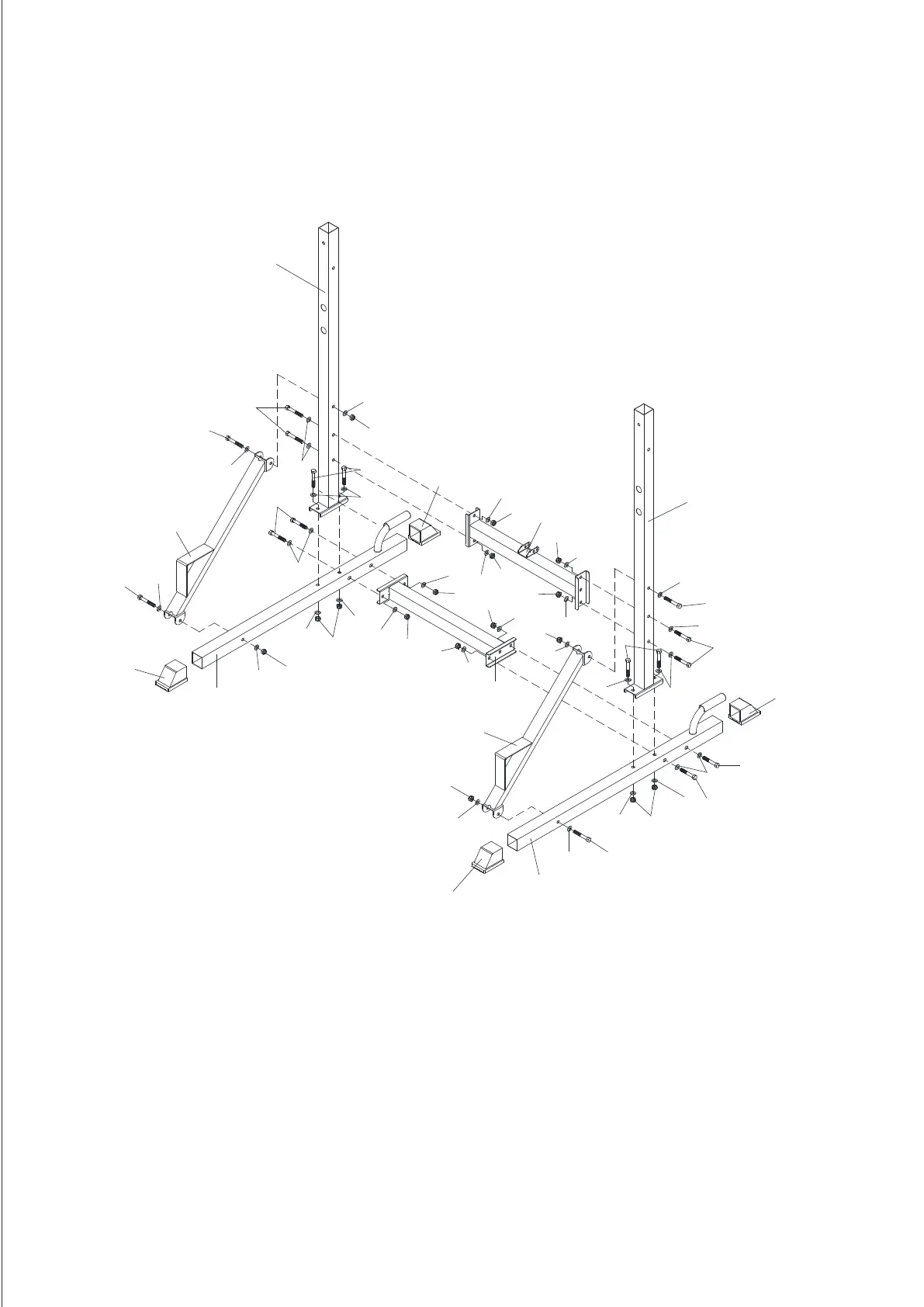

PASO 1
1. Fije los cuatro tapones de extremo cuadrado de 50mm (18) al tubo inferior (1).
2.
Fije el tubo de conexión bajo (2) al tubo inferior (1), utilizando cuatro pernos hexagonales
M10X65mm (26), ocho arandelas M10 (33) y cuatro tuercas de nylon M10 (35).
3.
Fije el marco vertical hacia abajo (3) al tubo inferior (1), utilizando cuatro pernos hexagonales
M10X65mm (26), ocho arandelas M10 (33) y cuatro tuercas de nylon M10 (35).
4.
Fije el tubo de conexión superior (6) al bastidor vertical (3), utilizando cuatro pernos hexagonales
M10X65mm (26), ocho arandelas M10 (33) y cuatro tuercas de nylon M10 (35).
5.
Fije la barra de empuje (5) al tubo inferior (1) y el bastidor vertical (3), utilizando cuatro pernos
hexagonales M10X70mm (25), ocho arandelas M10 (33) y cuatro tuercas de nylon M10 (35).
