ISE POWER TOWER - Page 25

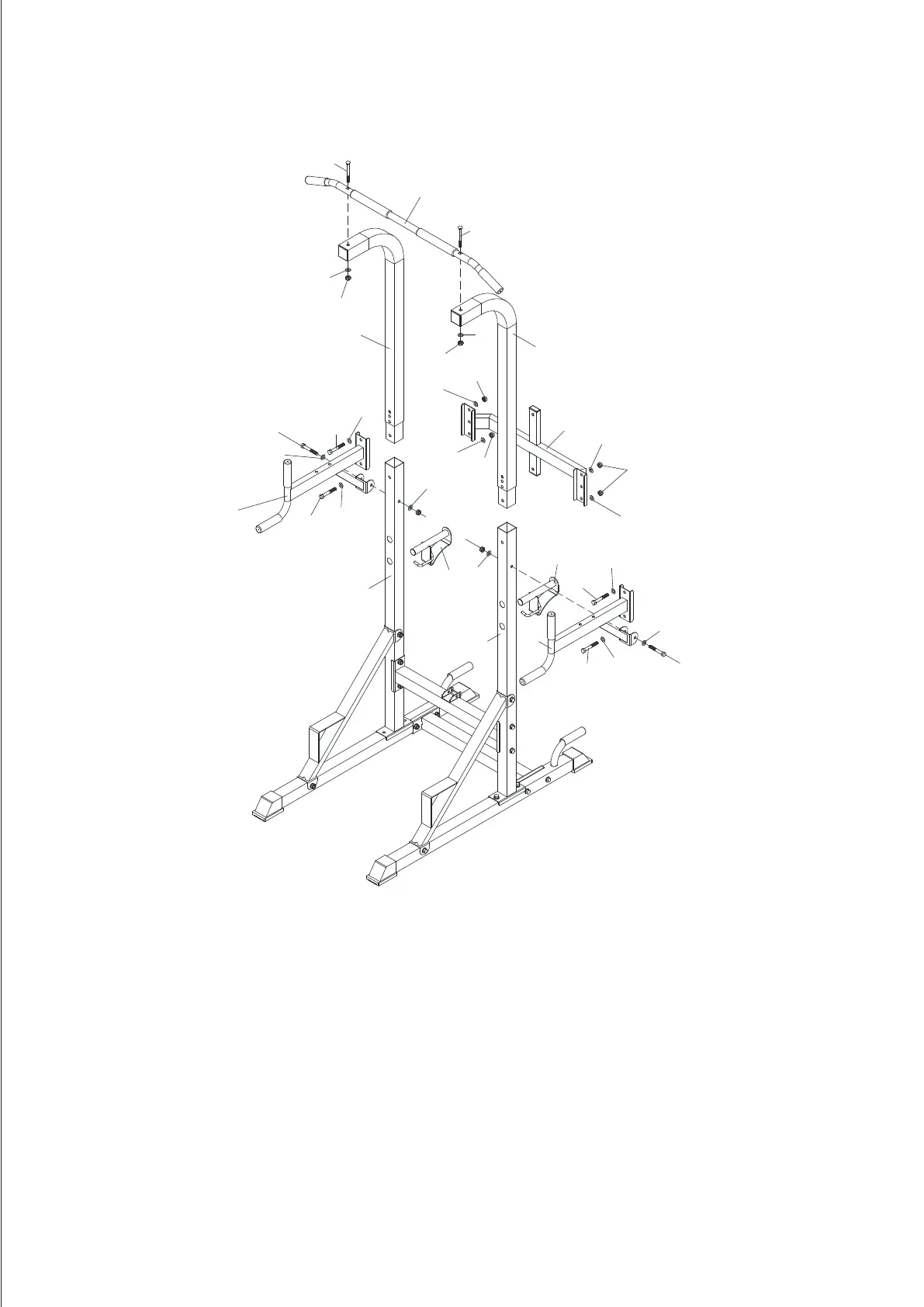

PASO 2
1.
Fije el bastidor vertical (7) en el bastidor vertical hacia abajo (3).
2.
Fije el tubo de la manija (4) y la placa (9) al bastidor vertical hacia arriba (7) y el
bastidor vertical (3), utilizando cuatro pernos hexagonales M10X70mm (25), ocho
arandelas M10 (33) y cuatro tuercas de nylon M10 (35).
3.
Fije el tirón alto (8) al bastidor vertical (7), utilizando dos pernos de carruaje
M8X85mm (27), dos arandelas M8 (32) y dos tuercas de nylon M8 (234).
4.
Inserte el tubo de Flandle (12) en el marco vertical hacia abajo (3).
-3-
INSTRUCCIONES DE MONTAJE
7
7
4
4
3
3
8
9
12
12
25
25
25
25
25
25
27
27
32
32
33
33
33
33
33
33
33
33
33
33
33
33
34
34
35
35
35
35
35
