-4-
INSTRUCCIONES DE MONTAJE

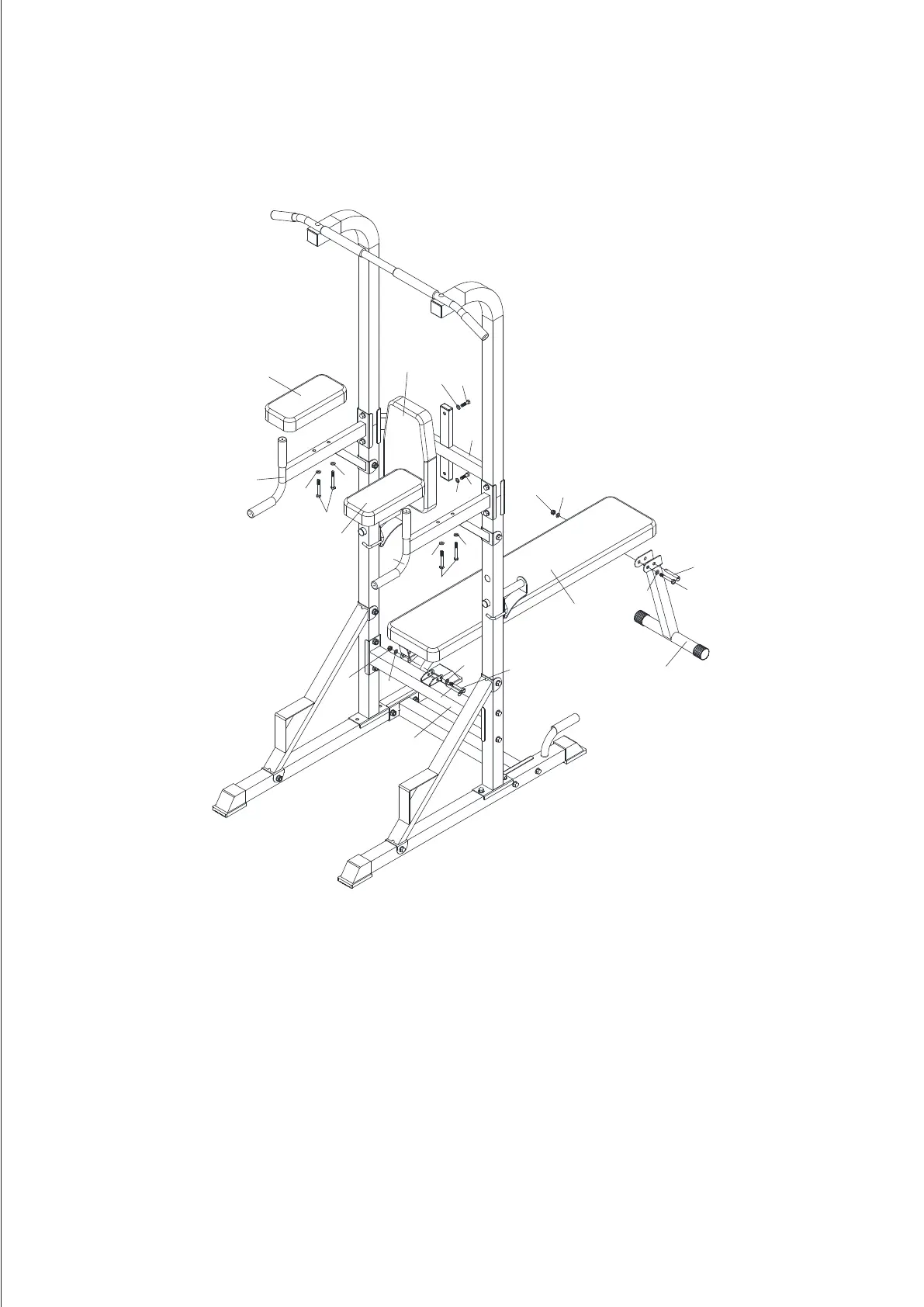

PASO 3
1.
Fije el bastidor de sobremesa (10) al tubo de conexión superior (6), utilizando un perno hexagonal
M8X60mm (29), dos arandelas M8 (32) y una tuerca de nylon M8 (34). uno rápido (16).
2.
Fije el bastidor de soporte del Banco (11) al bastidor de sobremesa (10), utilizando un perno
hexagonal M8 × 60mm (29), dos arandelas M8 (32) y una tuerca de nylon M8 (34). Una rápida (16).
3.
Fije el cojín del brazo (13) al tubo de la manija (4), usando cuatro pernos hexagonales M8X65mm
(28) y cuatro arandelas M8 (32).
4.
Fije el cojín del respaldo (14) al tubo del cojín trasero (9), usando dos pernos hexagonales
M8 × 30mm (30) y dos arandelas M8 (32).
10
11
13
13
14
16
6
16
4
4
9
28
28
29
29
30
30
32
32
32
32
32
32
32
32
32
32
34
34
