ISE POWER TOWER - Page 5

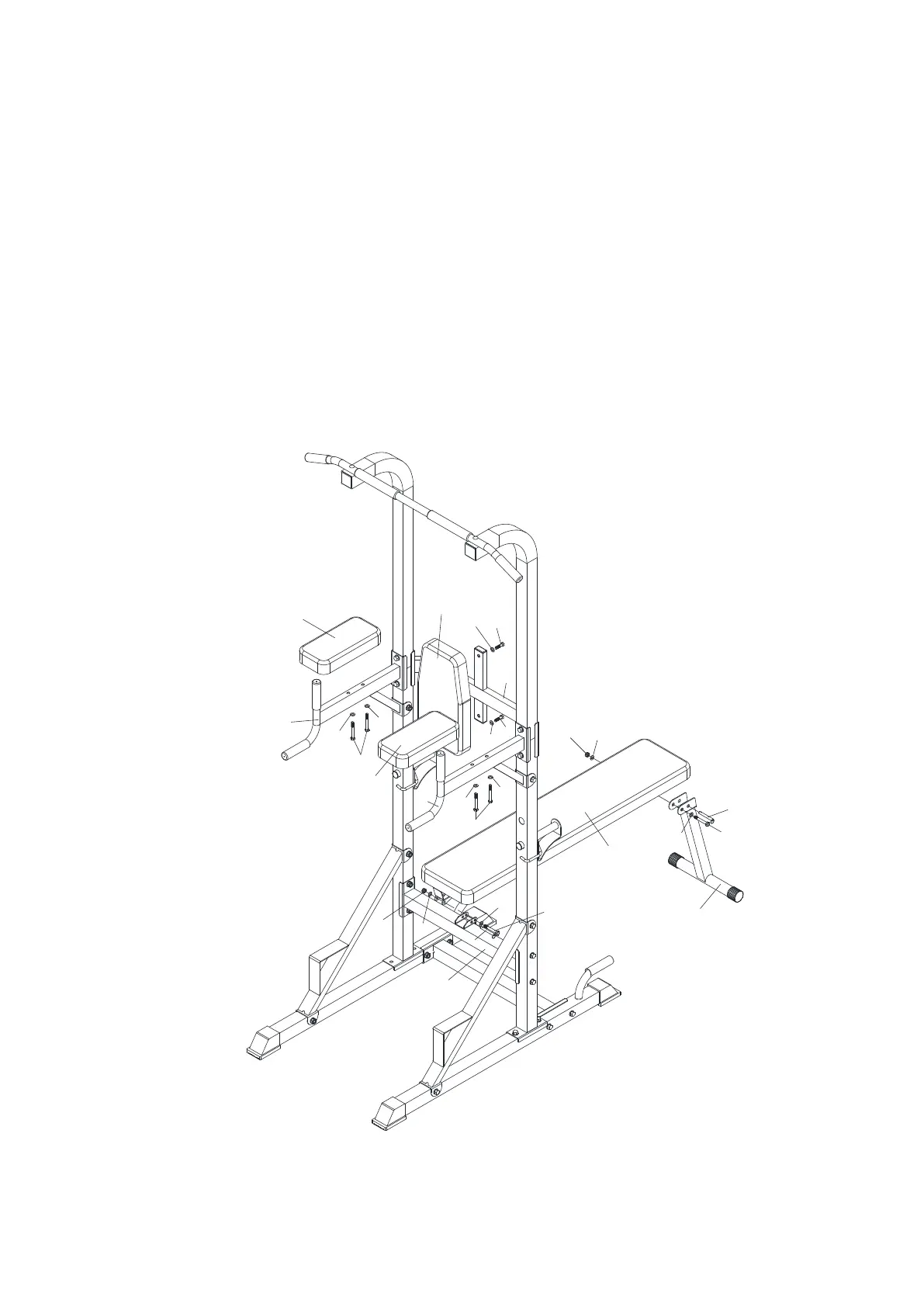

Etape 3 :
Fixez le cadre de banc (10) au tube de raccordement supérieur (6) à l'aide d'un boulon hexagonal
M8X60mm (29), de deux rondelles M8 (32) et d'un écrou en nylon M8 (34). Une goupille (16). 2. Fixez
le cadre de support de banc (11) au cadre de banc (10) à l'aide d'un boulon hexagonal M8X60mm
(29), de deux rondelles M8 (32) et d'un écrou en nylon M8 (34). Une goupille (16). 3. Fixez le coussin
de bras (13) au tube de poignée (4) à l'aide de quatre boulons hexagonaux M8X65mm (28) et de
quatre rondelles M8 (32). 4. Fixez le coussin du dossier (14) au tube de coussin arrière (9) à l'aide de
deux boulons hexagonaux M8X30mm (30) et de deux rondelles M8 (32).
10
11
13
13
14
16
6
16
4
4
9
28
28
29
29
30
30
32
32
32
32
32
32
32
32
32
32
34
34
