點所在的電子箱之螺絲 (圖五)。電子箱左方有一電纜固定頭。 請旋開此
電纜固定頭(圖六)，並將此電纜固定頭穿套過電纜， 再把電纜從開口推穿進電子箱，
把電纜接到電源及警報的接點 (圖七)。 要連接時，先鬆開地線接點的螺絲，再把地線
接上去，並拴緊螺絲以固定之①。接著依正負方向把電纜接到 電源 "POWER" 接點②
上。
完成後將配線盒蓋上，並將電纜固定頭旋緊以免電線被拉出配線盒造成斷路 (參考
圖九)。將電源接上，若接線正確，在控制台上的潤滑指示燈 (橙燈) 會亮起 (圖十)。
同時注油機以開機即潤滑開始運轉。

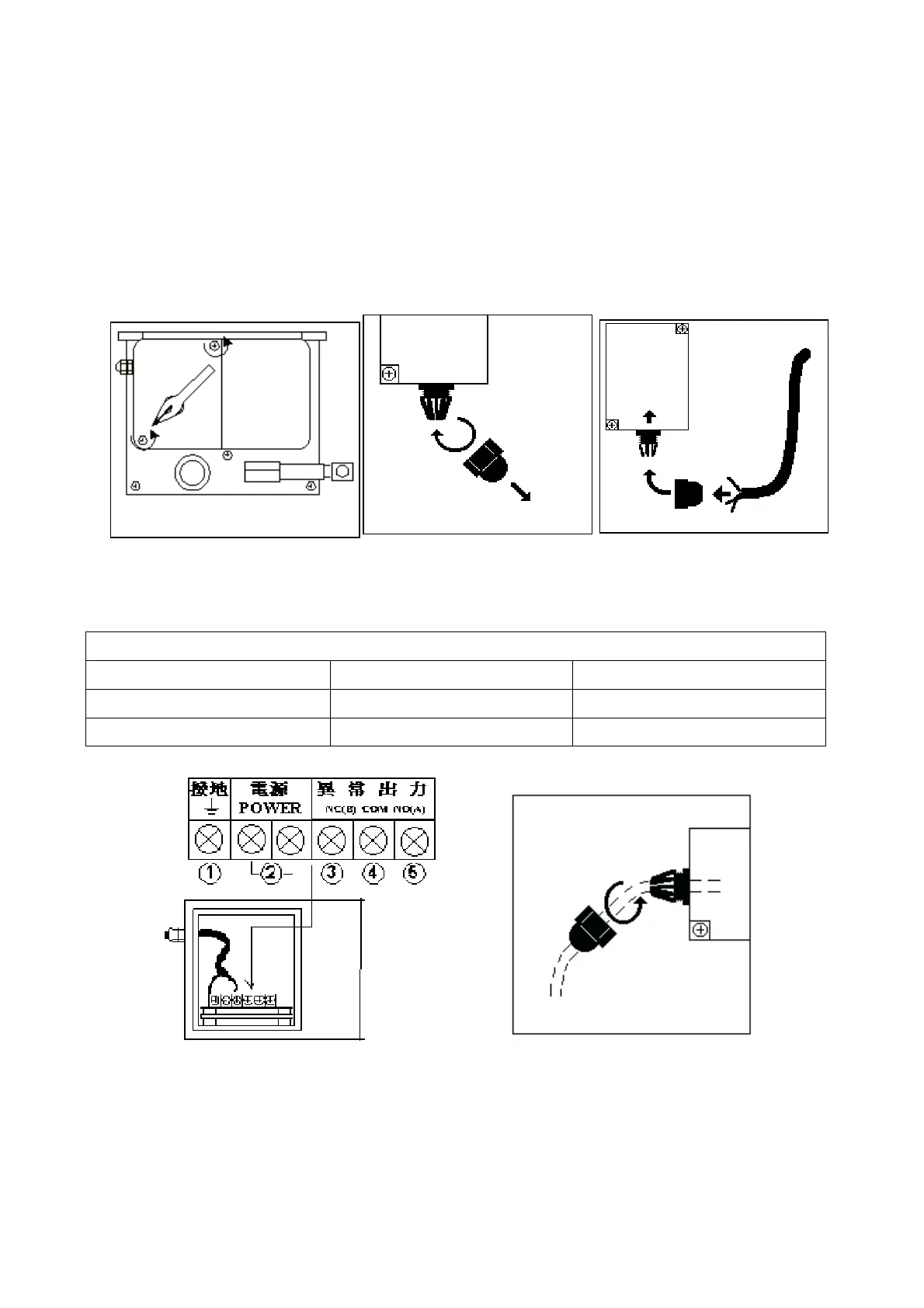

(圖五) (圖六) (圖七)
通電時
Connection
NC - COM (常閉) COM - NO (常開)
不缺油時 電路導通 電路不導通
缺油時 電路不導通 電路導通
(圖八) (圖九)
