Iso-Tech ILCM 03A - Misurazioni Tensione AC; Misurazione DI Resistenza E Continuità

7
a. Impostare lo switch rotabile nel raggio desiderato.
b. Premere il grilletto per aprire i denti e racchiudere solo un cavo.
Non ci deve essere alcuna fessura aperta tra i due denti.
c. Leggere il valore della misurazione dal display LCD.

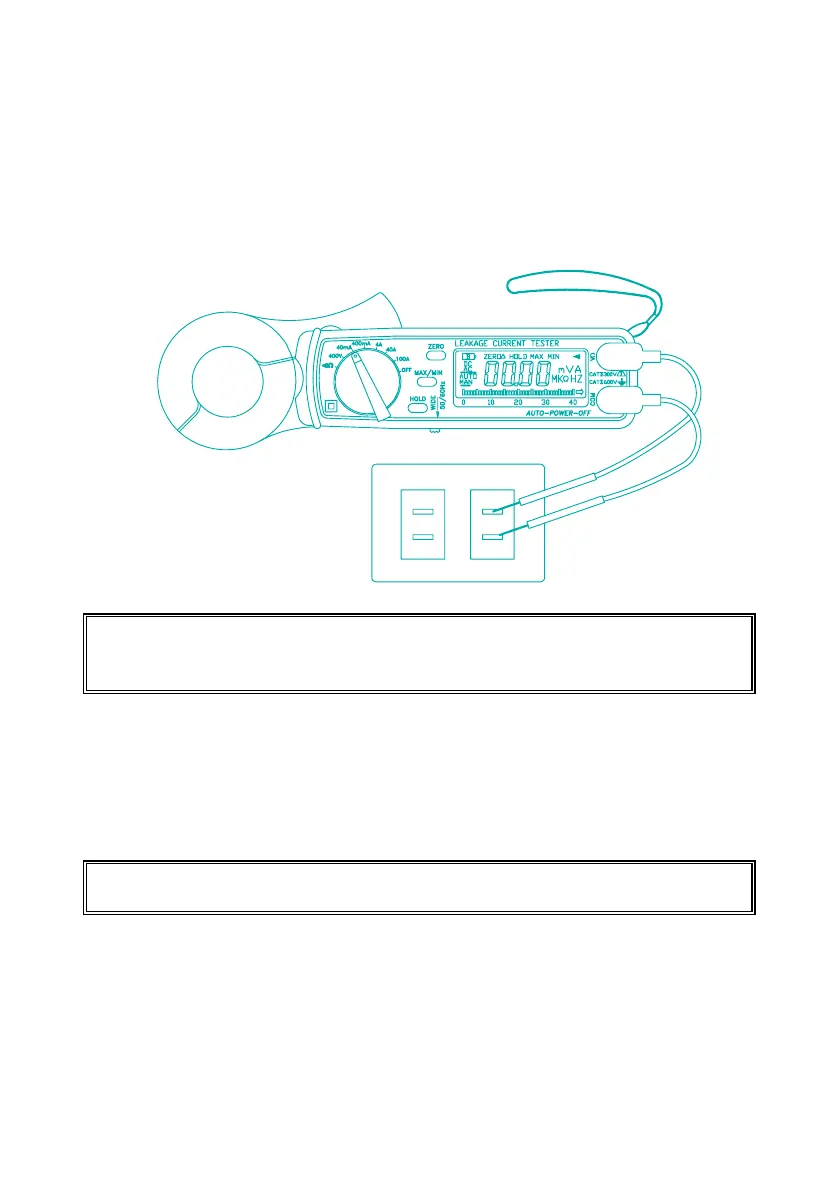

3.3. Misurazioni tensione AC
ATTENZIONE: L’input massimo per DC V è 600, per AC V è 600. Non
cercare di prendere alcuna misurazione di tensione che superi i limiti. Ci
o
potrebbe causare elettroshock e il danneggiamento del tester.
a. Impostare lo switch rotabile a 400V
b. Inserire i cavi per il test nei jack input.
c. Collegare i pungoli dei cavi per il test in PARALLELO al circuito da
misurare.
d. Leggere il valore della misurazione dal display LCD.
ATTENZIONE: Prima di misurare una qualsiasi resitenza nel circuito,
togliere la corrente al circuito da testare e scaricare tutti i condensatori.
3.4. Misurazione di Resistenza e Continuità
3.4.1. Impostare lo switch rotabile su
Ω
3.4.2. Inserire i cavi per il test nei jack input.
3.4.3. Collegare i pungoli dei cavi per il test alle due estremit
a
dei
resistori o al circuito da misurare.
3.4.4. Leggere il valore della misurazione dal display LCD.
