ITW Tapcon SA27 User Manual

PELIGRO
PELIGRO
DANGER
DANGER

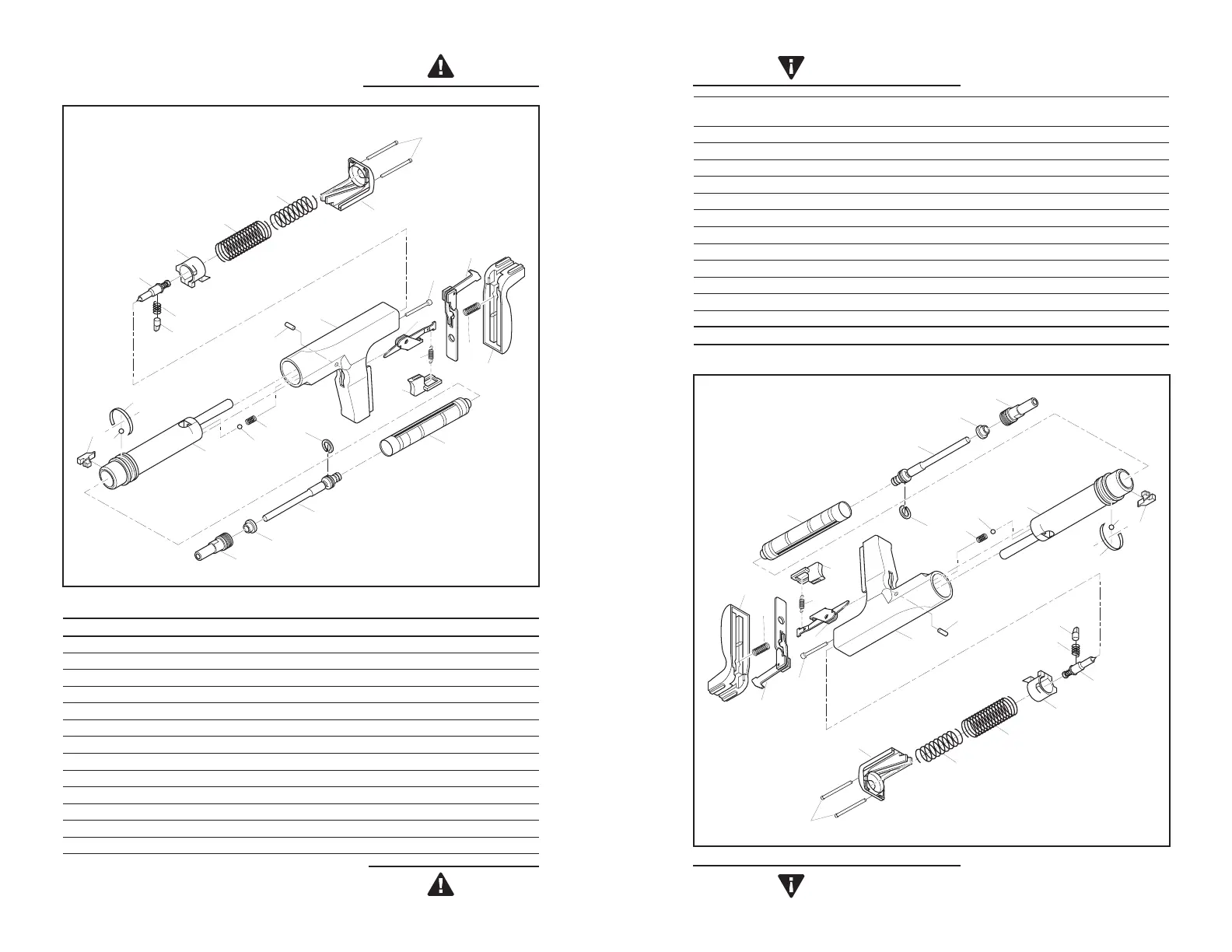

PARTS SCHEMATIC / PARTS LIST
LISTA DE PIEZAS DE LA HERRAMIENTA SA27
CLAVE Nº. DE PIEZA DESCRIPCIÓN CAN.
1 490111 CAJA 1
2 502100 CONJUNTO FORRO EXTERIOR 1
3 501104 ESPIGA DE EMPUJE 1
4 301013 FIJADOR DE BOLA 2
5 501106 RESORTE DE LA BOLA 1
6 501107 TOPE DE CHAVETA 1
7 301014 RESORTE ANULAR 1
8 490310 CAÑÓN 1
9 490320 CONJUNTO PISTÓN (INCLUYE EL ANILLO) 1
10 490322 ANILLO
11 490312 TAPÓN DE 3 PULGADAS DE LA BOCA DEL CAÑÓN 1
12 490314 TOPE PROTECTOR DE PLÁSTICO 1
13 501300 CONJUNTO ESPIGA DE DISPARO
(INCLUYE LA ESPIGA, EL RESORTE, LA TUERCA Y LA ARANDELA)
1
SA27 TOOL PARTS LIST
KEY PART NO. DESCRIPTION QTY.
1 490111 HOUSING 1
2 502100 OUTER LINER ASSEMBLY 1
3 501104 PUSH PIN 1
4 301013 BALL SETTER 2
5 501106 SPRING BALL SET 1
6 501107 KEY STOP 1
7 301014 ANNULAR SPRING 1
8 490310 BARREL 1
9 490320 PISTON ASSEMBLY (INCLUDES RING) 1
10 490322 RING 1
11 490312 3" MUZZLE CAP 1
12 490314 PLASTIC BUFFER 1
13 501300 FIRE PIN ASSEMBLY (INCLUDES PIN, SPRING, NUT, WASHER) 1
PARTS SCHEMATIC / PARTS LIST
12
DIAGRAMA DE PIEZAS
DIAGRAMA DE PIEZAS
12
1
3
2
4
5
6
7
4
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
26
1
3
2
4
5
6
7
4
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
26
