15
DISASSEMBLY
DISASSEMBLY
15
DESARMADO
DESARMADO
.
Llave Allen de 3mm
Resorte del
balancín
Conjunto
almohadilla
del mango
Conjunto balancín
Conjunto pistón
Cañón
Conjunto almohadilla del mango
Tornillos
Almohadilla posterior
C. RETIRO DEL CONJUNTO BALANCÍN
1. El conjunto balancín esta en la caja. Hale el conjunto balancín fuera de la caja
(vea la Figura 6).
2. Retire el resorte del balanlancín halándolo fuera del conjunto almohadilla del
mango (vea la Figura 7).
B. RETIRO DEL CONJUNTO ALMOHADILLA POSTERIOR Y ALMOHADILLA
DEL MANGO
1. A oje los tornillos posteriores del conjunto almohadilla del mango y de la
almohadilla posterior con una llave Allen de 3mm.
2. Retire el conjunto almohadilla del mango y almohadilla posterior. No retire el
tornillo del conjunto almohadilla del mango (vea la Figura 5).

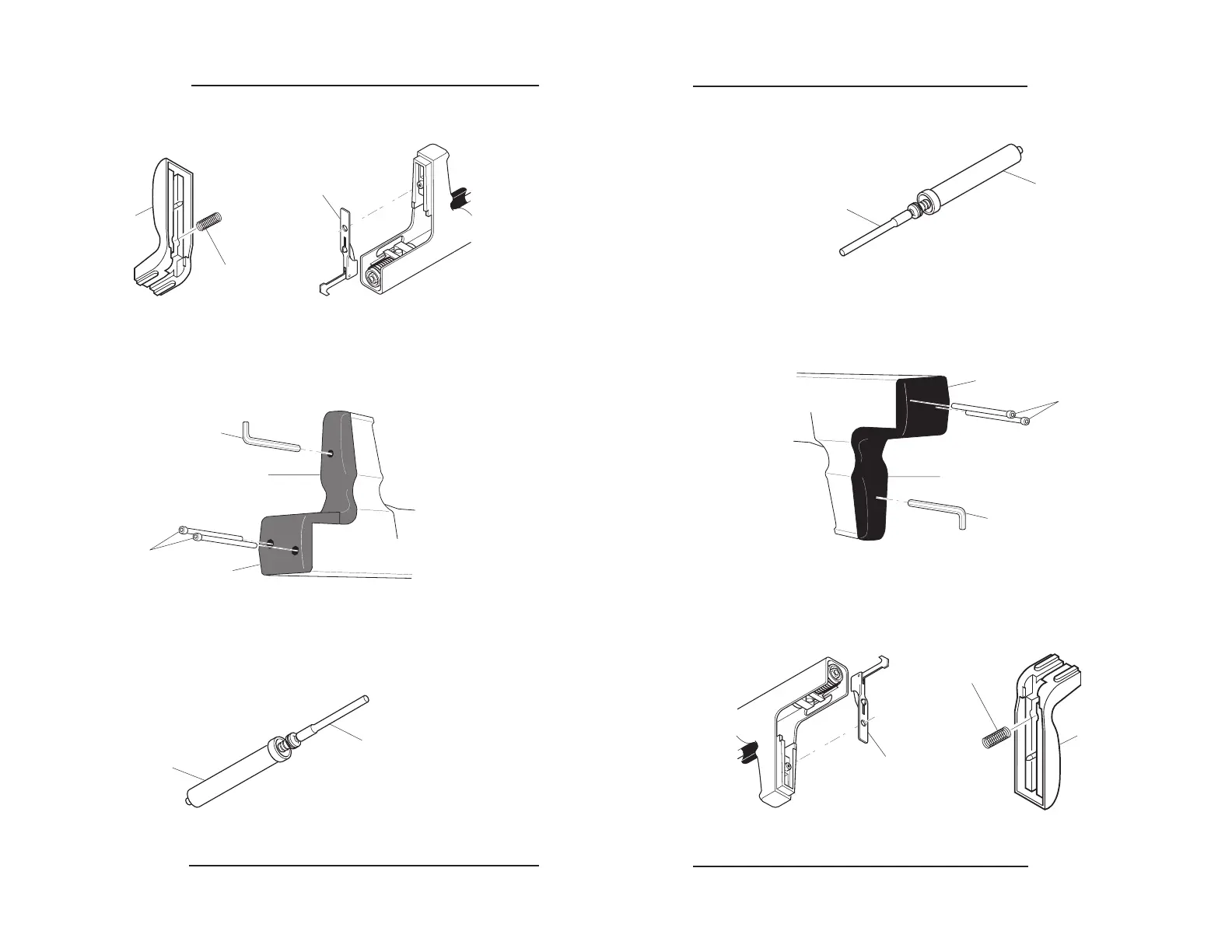

Figura 5 - Retiro del conjunto almohadilla del mango y almohadilla posterior
Figura 4 - Retiro del conjunto pistón del cañón
Figura 6 - Retiro del conjunto
balancín de la caja
Figura 7 - Retiro del resorte del
balancín de la almohadillo del mango
6. Retire el conjunto pistón del cañón (vea la Figura 4).
Rear Pad
Screws
Handle Pad Assembly
Handle Pad
Assembly
Rocker Arm Assembly
Rocker Arm
Spring
3mm Allen Wrench
Piston Assembly
Barrel
C. REMOVING ROCKER ARM ASSEMBLY
1. Rocker arm assembly is located in housing. Pull rocker arm assembly out of
housing (see Figure 6).
2. Pull rocker arm spring away from handle pad assembly to remove (see Figure 7).
1. Loosen screws on back of handle pad assembly and rear pad with 3mm Allen
wrench.
2. Remove handle pad assembly and rear pad. Do not remove the screw from the
handle pad assembly (see Figure 5).
B. REMOVING REAR PAD AND HANDLE PAD ASSEMBLY
Figure 3 - Separating Barrel Assembly from Housing
Figure 6 - Removing Rocker Arm
Assembly from Housing
Figure 7 - Removing Rocker Arm
Spring from Handle Pad
Figure 4 - Removing Piston Assembly from Barrel
