3 REGLAGES
F-10
3.5 HAUTEUR DE COUPE ______________________________________________________
Remarque:
S'assurer que la contre-lame est
correctement ajustée avant de régler la hauteur de coupe
(section 3.3).
1. Abaisser la béquille et renverser la tondeuse sur son
guidon. Ne pas laisser la tondeuse renversée trop
longtemps car l'huile risquerait de pénétrer dans la
chambre de combustion.
2. Desserrer les écrous
(M)
des deux côtés juste
assez pour permettre au bouton
(L)
de relever le
rouleau avant ou le Turf Groomer. Relever les deux
côtés à la même hauteur.
3. Régler la vis
(P)
pour obtenir la hauteur de coupe
désirée
(O)
. Mesurer la distance de la patte de
réglage
(N)
au dessous de la tête de la vis
(P)
et
serrer l'écrou papillon pour bloquer le réglage.
4. Placer la patte de réglage entre le rouleau avant et
le rouleau de traction, près du bord extérieur des
rouleaux.
5. Glisser la tête de la vis sur la contre-lame
(Q)
et
régler le bouton
(L)
pour éliminer le jeu entre le
rouleau et la patte de réglage. Serrer l'écrou
(M)
.
6. Répéter les étapes 4 et 5 de l'autre côté du cylindre,
puis serrer les écrous
(M)
. Vérifier à nouveau et, au
besoin, régler la hauteur de coupe.

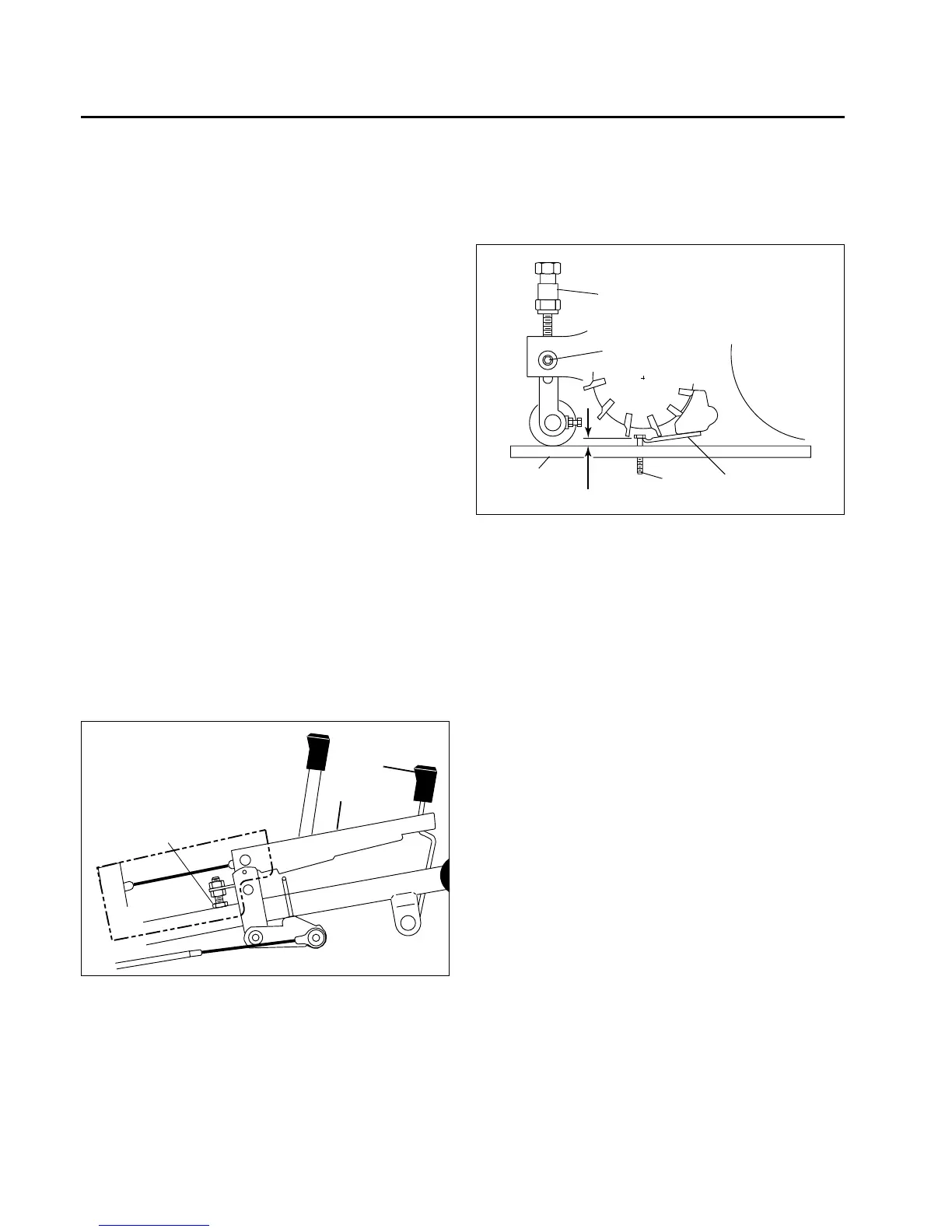

Schéma 3E
3.6 VERROUILLAGE DU CONTROLE DE PRESENCE DE L’OPERATEUR (CPO) __________
Ajuster la vis
(R)
pour que le levier du CPO
(T)
s’arrête
quand le levier de verrouillage
(S)
serre celui du CPO.
Schéma 3F
L
M
N
O
P
Q
R
S
T
