REGLAGES 3
F-11
3.7 EMBRAYAGE______________________________________________________________
Ajuster la vis d’arrêt
(V)
jusqu’à ce que les griffes de
l’embrayage soient à 0,06 ou se touchent. Bloquer le
contre-écrou.
Tirer sur le câble de l’embrayage jusqu’à ce que le CPO
soit contre la butée.
Il faut régler correctement le levier de verrouillage du
CPO avant de procéder au réglage de l’embrayage
(Chapitre 3.6).
L'axe
(U)
doit être contre l'extrémité du boulon. Le ressort
doit mesurer 46 mm lorsque l'embrayage est désengagé.
L'embrayage étant engagé à fond, le ressort doit se
comprimer à 44 mm.

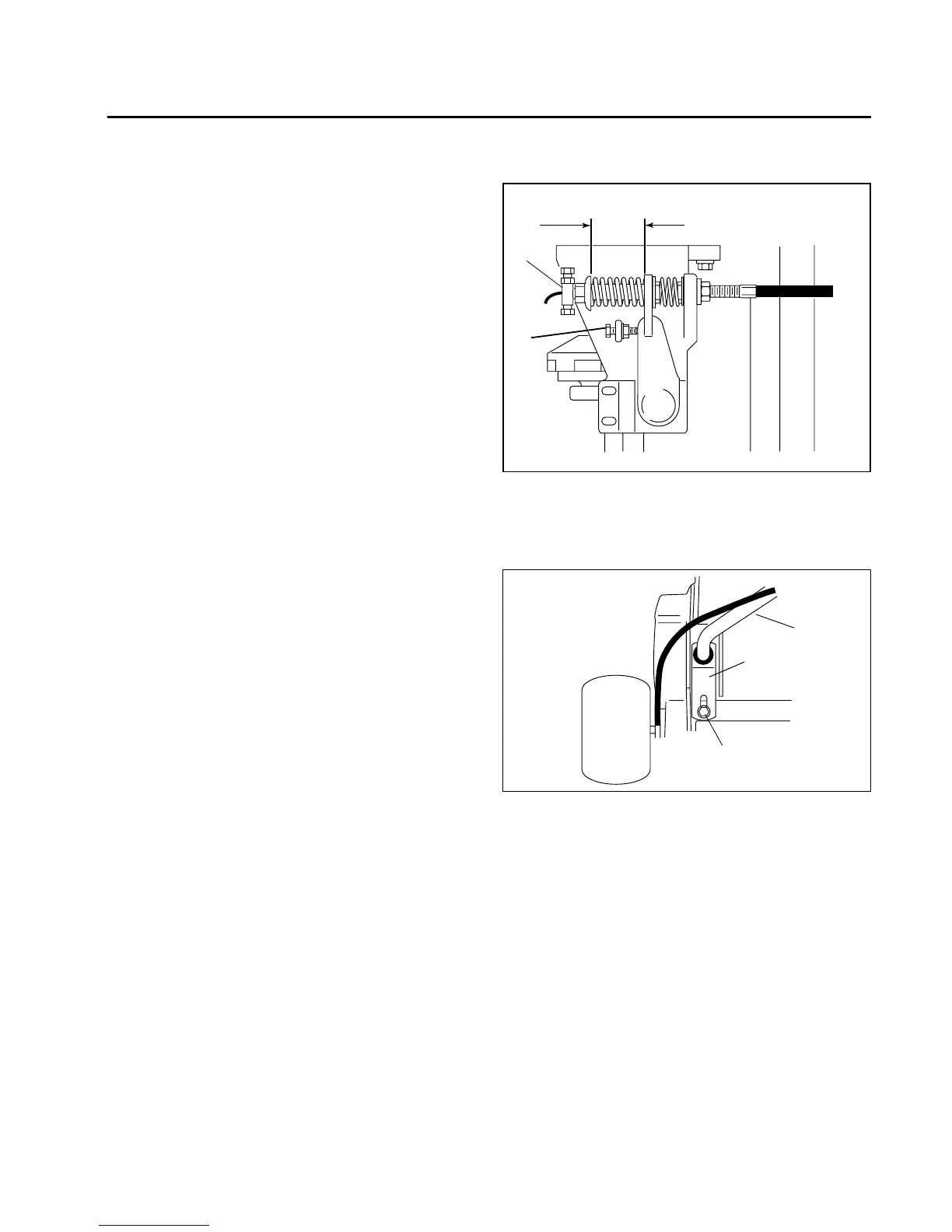

Schéma 3G
3.8 GUIDON__________________________________________________________________
1. Pour régler l'inclinaison du guidon
(Y)
, desserrer la
vis
(W)
de chaque côté de la tondeuse et régler le
guidon à la position désirée.
2. Une fois le guidon ajusté, régler le support
(X)
afin
que le guidon repose juste sur le bas de l'encoche
du support. Resserrer la vis
(W)
.
Schéma 3H
U
46 mm desserré
44 mm serré
V
Y
X
W
