REGOLAZIONI 3
I-9
3.3 REGISTRAZIONE DELLA CONTROLAMA ______________________________________
1. Prima di eseguire la regolazione, leggere la sezione
3.2.
2. Iniziare la regolazione dal lato di inizio dell'elicoidale
e continuare con il lato di uscita. Per “lato di inizio”
si intende il bordo dell'elicoidale che passa per
primo sulla controlama durante la normale rotazione
dell'elicoidale.

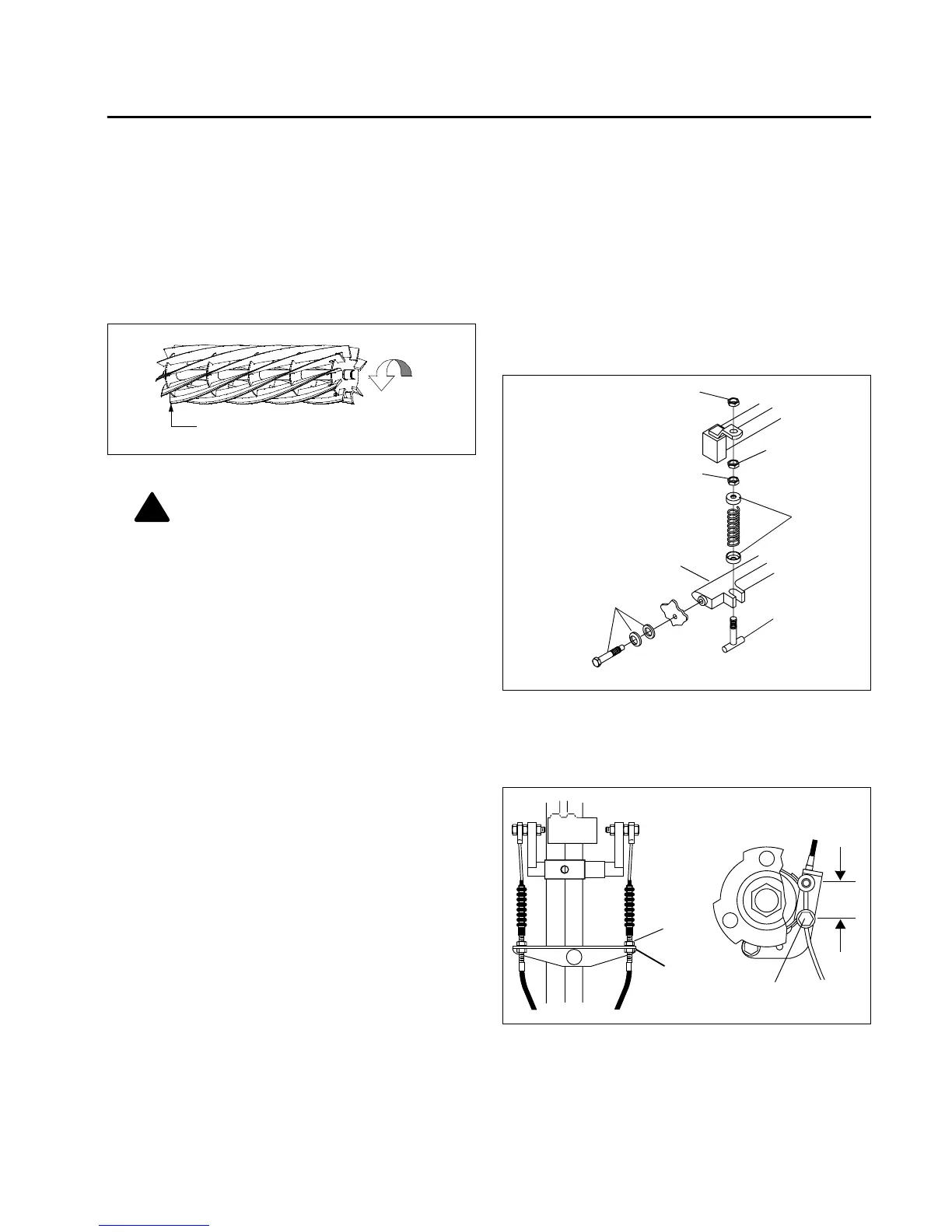

Figura 3B
3. Girare il dado
(A)
in senso orario per avvicinare la
controlama all'elicoidale, in senso antiorario
(B)
per
allontanarla dall'elicoidale.
a. Inserire uno spessimetro o un gruppo di spessori
da 0,025 - 0,075 mm tra la lama dell'elicoidale e
la controlama. Non ruotare il cilindro
dell'elicoidale.
b. Regolare il lato finale dell'elicoidale nello stesso
modo, quindi controllare di nuovo la regolazione
del lato d'inizio.
4. Serrare il dado
(A)
e verificare di nuovo la
regolazione.
Se la regolazione è stata eseguita in modo corretto,
l'elicoidale deve ruotare liberamente ed essere in grado
di tagliare una strisciolina di carta di giornale tenuta ad
un angolo di 90° rispetto alla controlama.
Figura 3C
3.4 FRENO __________________________________________________________________
Il freno messo correttamente a punto ha una resistenza
di 4,530 kg al vertice della leva del freno per l’innesto,
con 38 mm fra i centri quando è rilasciato.
1. La manopola del freno richiede regolazioni di piccola
entità. Allentare il dado
(H)
, girare il dado
(J)
per reg-
istrare il cavo del freno, quindi serrare il dado
(H)
.
2. Se non fosse possibile eseguire la registrazione in
corrispondenza della manopola, rimuovere le ruote
per il trasporto ed eseguirla in corrispondenza del
nastro del freno.
3. Allentare la vite
(K)
e tirare il cavo fino a ottenere la
giusta tensione al freno. Serrare la vite
(K)
.
Regolare di nuovo i dadi
(H)
e
(J)
.
Figura 3D
ATTENZIONE :
maneggiare l'elicoidale con
prudenza, per evitare infortuni e danni agli
spigoli di taglio.
Senso di
Lato di inizio
TK13
rotazione
!
A
B
C
F
E
G
D
H
J
K
NASTRO DEL FRENO
38 mm
