3 REGOLAZIONI
I-10

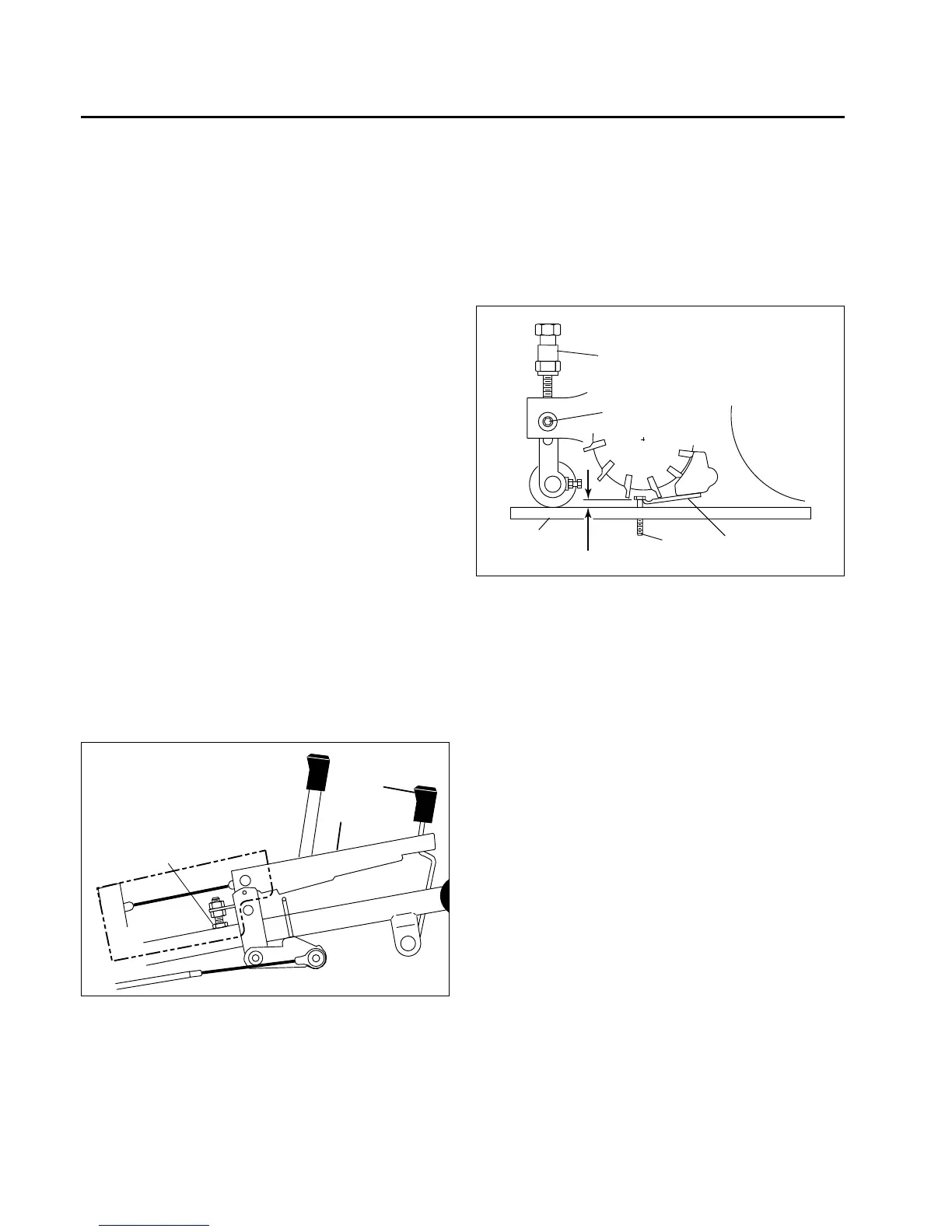

3.5 ALTEZZA DI TAGLIO _______________________________________________________
Nota:
Prima di regolare l'altezza di taglio, verificare la
corretta regolazione della controlama (Sezione 3.3).
1. Abbassare il cavalletto e inclinare la macchina in
modo da farla appoggiare sulla stegola. Non lasciarla
per troppo tempo inclinata in questo modo, per evi-
tare che l'olio fluisca nella camera di combustione.
2. Allentare i dadi
(M)
su entrambi i lati appena di
quanto basti a consentire di alzare con la manopola
(L)
il rullo anteriore o il Turf Groomer. Sollevare in
modo uguale i due lati.
3. Girare la vite di registro
(P)
fino a portarla all'altezza
di taglio desiderata
(O)
. Misurare dalla barra di
registro
(N)
sino al disotto della testa della vite
(P)
,
quindi serrare il galletto per bloccare i componenti
nella posizione di registrazione.
4. Collocare la barra di registro tra il rullo anteriore e
quello di trazione, in prossimità dell'estremità
esterna dei rulli.
5. Infilare la testa della vite sopra la controlama
(Q)
e
regolare la manopola
(L)
in modo da annullare il
gioco tra il rullo e la barra di registro. Serrare il dado
(M)
.
6. Ripetere i punti 4 e 5 per il lato opposto
dell'elicoidale, quindi serrare i dadi
(M)
. Controllare
e, se necessario, regolare di nuovo l'altezza di
taglio.
Figura 3E
3.6 BLOCCAGGIO DEL SISTEMA C.P.O. __________________________________________
Regolare la vite
(R)
in modo che il manico
(T)
del sistema
C.P.O. si fermi poco dopo l’innesto della leva di
bloccaggio C.P.O.
(S)
nel manico stesso.
Figura 3F
L
M
N
O
P
Q
R
S
T
