REGOLAZIONI 3
I-11
3.7 FRIZIONE ________________________________________________________________
Regolare la vite di arresto
(V)
finché le forcelle di
comando della frizione non si trovano a 0,06 dal
cuscinetto di disinnesto (cioè lo sfiorano). Serrare il
controdado.
Tirare il cavo della frizione finché il manico del sistema
C.P.O. non tocca il dispositivo di fermo.
Prima di mettere a punto la frizione occorre regolare
correttamente la leva di disinnesto del C.P.O. (vedere
Sezione 3.6).
La spina
(U)
deve fare battuta sull'estremità del bullone.
La lunghezza della molla deve essere di 46 mm con la
frizione disinnestata. Con la frizione completamente
innestata, la molla deve essere compressa a 44 mm.

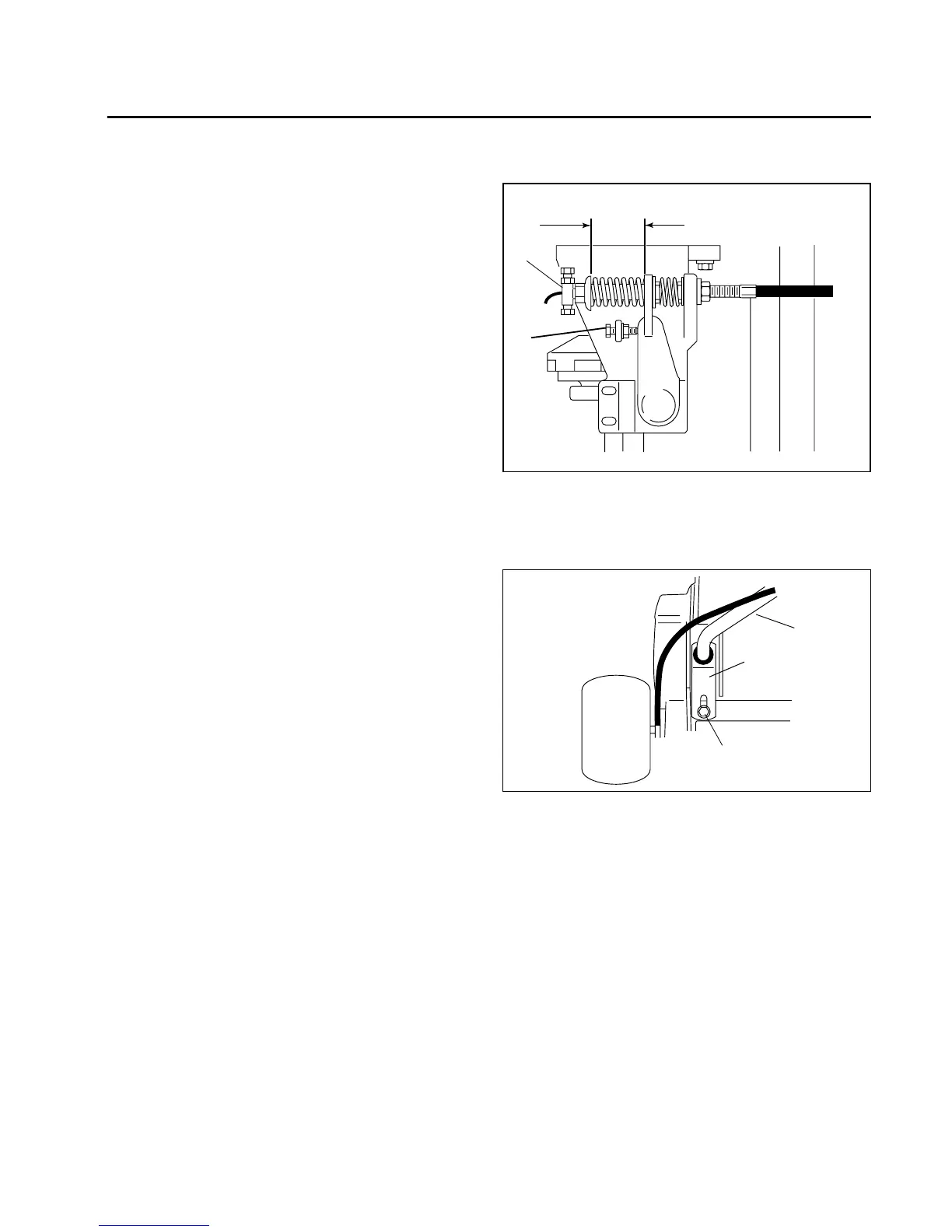

Figura 3G
3.8 STEGOLA ________________________________________________________________
1. Per regolare l'inclinazione della stegola
(Y)
, allentare
la vite
(W)
sui due lati della macchina e portare la
stegola nella posizione desiderata.
2. Dopo aver portato la stegola nella posizione
desiderata, regolare la staffa
(X)
in modo che la
stegola appoggi sul fondo dell'asola della staffa,
quindi serrare la vite
(W)
.
Figura 3H
U
46 mm Disinnestato
44 mm
Innestato
V
Y
X
W
