COMMANDES 4
F-9
S. Admission d’air de refroidissement
T. Admission du filtre à air moteur
U. Interrupteur d’éclairage
- (kit optionnel)
V. Revêtement de la console de direction
4.3 OUVERTURE DU CAPOT ____________________________________________________
La “Droite” et “Gauche”, “l’Avant” et “l’Arrière” de la
machine sont considérés à partir de la droite et gauche
de l’opérateur assis sur le siège du tracteur, en position
de conduite.
1.
Pour ouvrir le capot,
décrochez le crochet (
O
) situé
sur le repose-pied avant droit puis relevez-le com-
plètement (
P
) en l’éloignant de la console de l’opéra-
teur.
2. Tenez-vous en face de la machine et poussez le
bout du capot (
P
) vers le bas, selon l’illustration.
3. Faites pivoter le capot pour l’ouvrir complètement.
4. Relevez le capot (
Q
) verticalement et retirez-le du
tracteur.
5.
Pour fermer le capot,
positionnez-le (
Q
) directement
au-dessus de l’hydro, poussez dessus pour le
rabattre vers le radiateur.
6. A partir de l’avant de la machine, faites pivoter le
capot (
P
) vers le haut et à gauche en veillant à ce
qu’il ne touche pas la console de l’opérateur puis
rabattez-le sur son crochet avant.

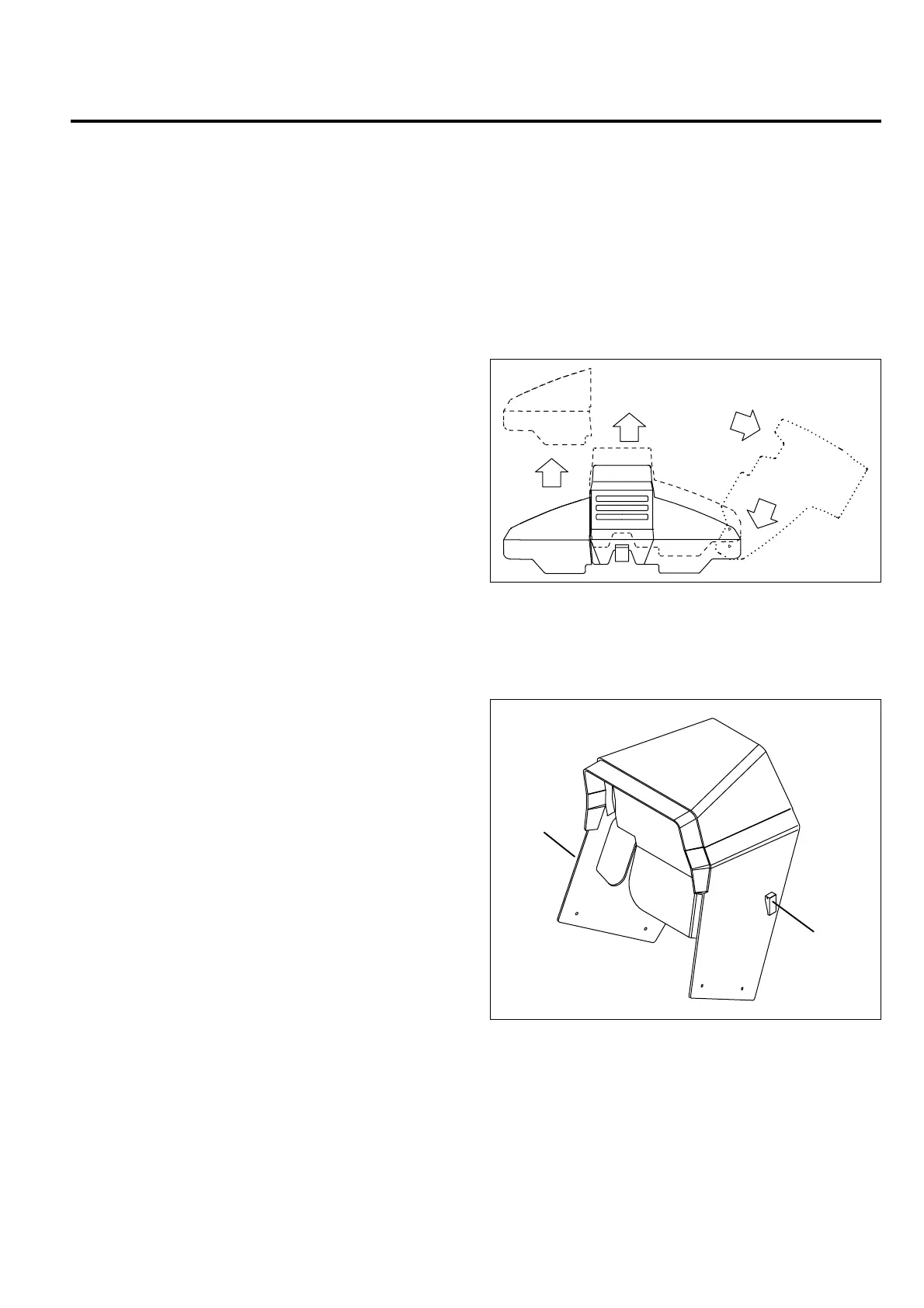

Schéma 4A
4.4 REVETEMENT DE LA CONSOLE DE DIRECTION ________________________________
1. Ouvrez d’abord le capot avant (Chapitre 4.3).
2. Pour retirer le revêtement de la console, relevez le
crochet (
R
) des deux côtés et poussez-le vers
l’extérieur pour dégager le verrou intérieur.
3. Relevez le revêtement (
V
) verticalement et hors du
tracteur.
Schéma 4B
Q
P
R
V
