Jacuzzi Alia User Manual

SIGNA 6 WITH 4-SIDED FLANGE
SIGNA 6 CON PESTAÑA DE 4 LADOS
(Left- and right-hand determined by pump location.)
(Es izquierda o derecha según la ubicación de la bomba.)
12-1/2"
36"
11 -
1/4"
5"
42"
72"
18-1/2" x 5"

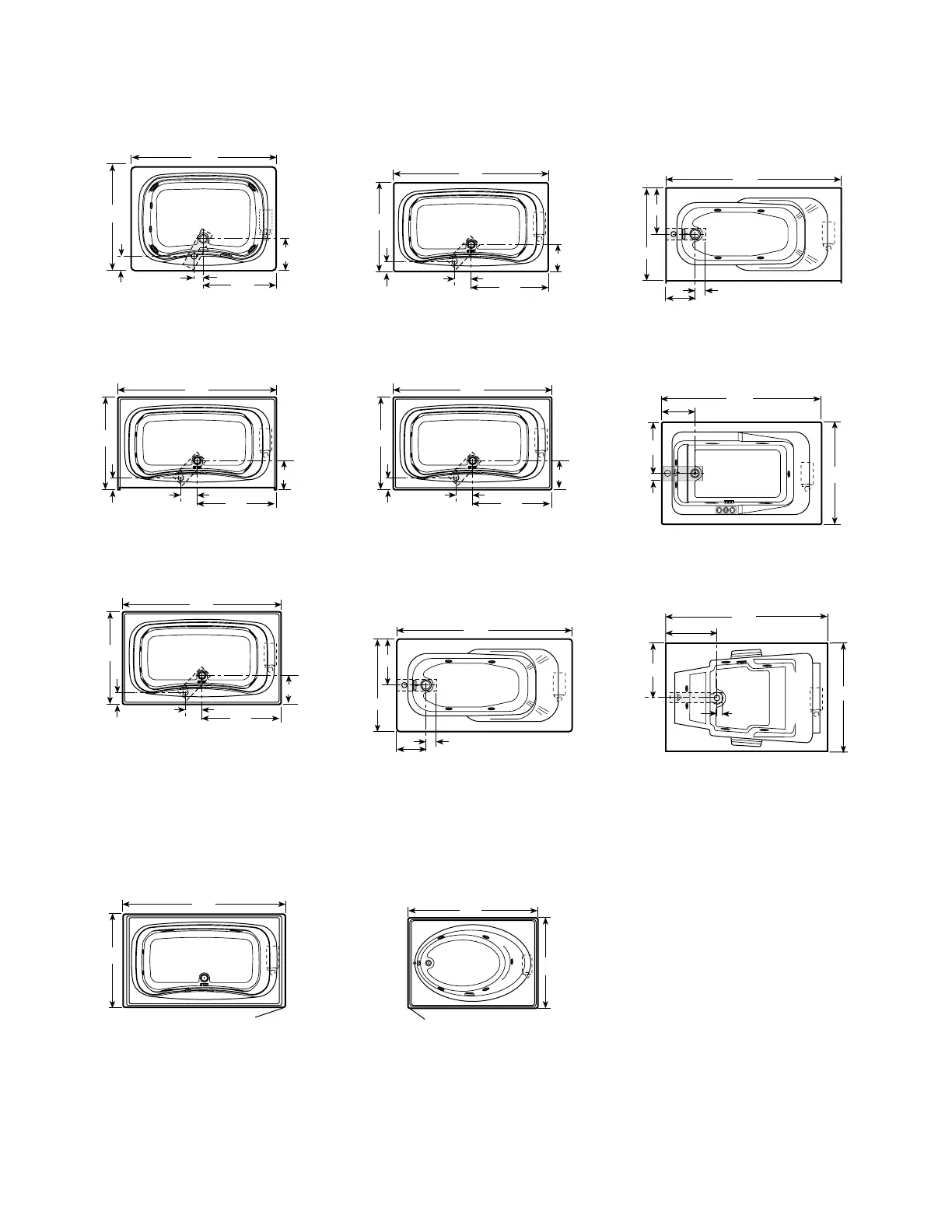

ROUGHING-IN REFERENCE
DIAGRAMAS EN PLANTA DE INSTALACIONES
10
Note: Unless otherwise specified, units are produced with left or right-hand versions.
Nota: Si no se ha especificado de otra manera, las unidades se ofrecen con la bomba a la izquiera o a la derecha.
SIGNA 6
(Left- and right-hand determined by pump location.)
(Es izquierda o derecha según la ubicación de la bomba.)
12-1/2"
36"
11 -
1/4"
5"
42"
* 72"
18-1/2" x 5"
TORINO 6
48"
72"
22-1/2"
2"
24"
24" x 4"
VANTAGE
* 60"
32"
16"
2"
12" x 4"
9-3/8''
TORINO
2-1/2"
* 66"
21"
42"
13-1/2"
15" x 5"
* 60"
32"
16"
2"
12" x 4"
9-3/8''
VANTAGE WITH INTEGRAL SKIRT
VANTAGE CON FALDÓN INTEGRADO
RECTANGULAR BATHS CUTOUT
DIAGRAMA EN PLANTA DE TINAS RECTANGULARES
58"
40''
3" RADIUS CORNER
(4 PLACES)
MADIRA
3" RADIUS CORNER
(4 PLACES)
ALARIS
40"
70 "
SIGNA 5
(Left- and right-hand determined by pump location.)
(Es izquierda o derecha según la ubicación de la bomba.)
* 60"
12"
42"
5"
4-1/4"
13" x 5"
30"
SIGNA 5 WITH 3-SIDED FLANGE
SIGNA 5 CON PESTAÑA DE 3 LADOS
(Left- and right-hand determined by pump location.)
(Es izquierda o derecha según la ubicación de la bomba.)
12"
30"
5"
42"
* 60"
4-1/4"
13" x 5"
SIGNA 5 WITH 4-SIDED FLANGE
SIGNA 5 CON PESTAÑA DE 4 LADOS
(Left- and right-hand determined by pump location.)
(Es izquierda o derecha según la ubicación de la bomba.)
5"
42"
60"
13" x 5"
12"
30"
4-1/4"
