21
ATTENZIONE

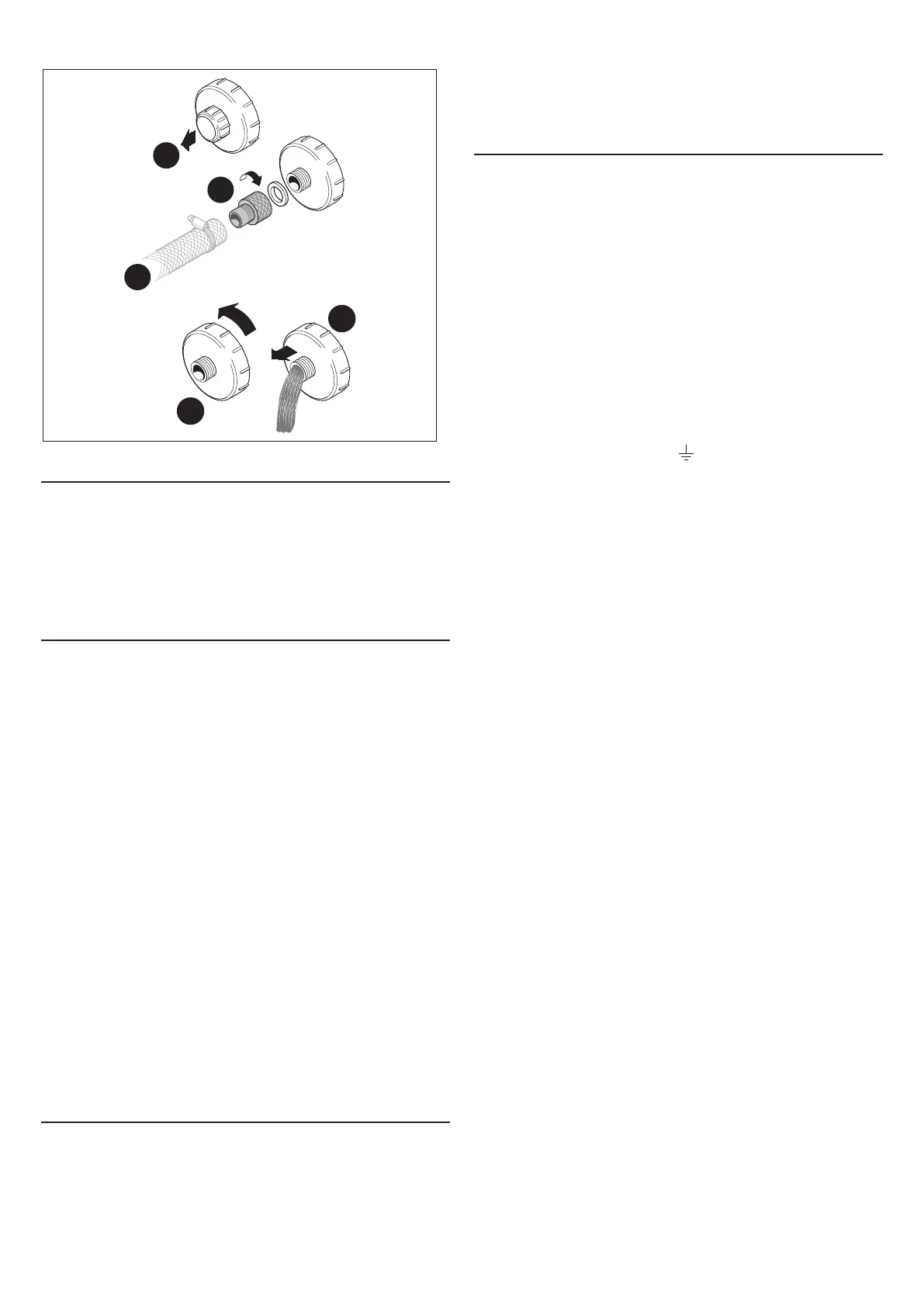

Qualora la spa venga collegata, per i caricamenti
periodici, alla rete idrica cittadina che fornisce
acqua potabile, consultare prima le autorità lo-
cali, poiché dovranno essere rispettate le norme
anti-inquinamento valide in ogni Stato. Nei Pae-
si appartenenti alla CEE fare riferimento alla nor-
ma E N 1717.
• Per l’allacciamento alla rete elettrica e le relative predisposi-
zioni fare riferimento alle istruzioni riportate nella scheda di
preinstallazione e al cap. “Collegamenti elettrici”, tenendo pre-
sente che l’interruttore generale di sezionamento dovrà essere
posizionato in zona sicura ed accessibile all’utente.
Collegamenti elettrici
• Effettuare il collegamento sulla morsettiera come indicato nel-
la
i 4.
NOTA: nel caso si effettui l’alimentazione con doppia li-
nea o con una linea trifase dotata di conduttore neutro
(38 0-4 15 V 2-3 N ~) prima di effettuare il collegamento
si dovranno tagliare i ponticelli indicati, posti vicino al-
la morsettiera di alimentazione.
Per quanto concerne le caratterisriche dei cavi, interruttori, ecc.,
si deve tener conto dei suggerimenti riportati nella scheda di
preinstallazione a corredo, in particolare nel capitolo “SICU-
R E ZZA ELETTRI CA”.
• L’installatore dovrà utilizzare dei cavi di sezione adeguata, con
caratteristiche non inferiori al tipo H 05 VV-F.
ATTENZIONE
Le sezioni dei conduttori dovranno comunque
tener conto non solo dell’assorbimento dell’im-
pianto, ma anche del percorso dei cavi e delle
distanze, dei sistemi di protezione scelti e delle
norme specifiche per gli impianti elettrici a po-
sa fissa vigenti nel Paese in viene installata la
spa. La morsettiera della cassetta elettrica è pre-
disposta per accettare cavi con sezioni fino a 12
mm
2
.
• Per garantire il grado di protezione contro i getti d’acqua previ-
sto dalle norme e per facilitare il collegamento con la rete elettri-
ca, indipendentemente dalla sezione dei conduttori usati, sulla
cassetta elettrica è stato montato un pressacavo.
• L’installatore dovrà rispettare le suddette prescrizioni, nonché
utilizzare raccordi stagni nei punti di giunzione e dovrà
garantire il rispetto delle norme specifiche per l’im-
piantistica vigenti nel Paese in cui viene installata la
spa.
• L’installatore dovrà limitarsi al passaggio del/i cavo/i ed al fis-
saggio dei conduttori: “fase” sui morsetti L1 ed eventualmente
L2eL3, “neutro” al morsetto N e “terra” al rispettivo morsetto
contrassegnato con il simbolo (fig. 4). A collegamento ef-
fettuato l’installatore dovrà richiudere il coperchio e serrare il
pressacavo in modo da garantire la protezione contro i getti
d’acqua.
È obbligatorio il rispetto di questa prescrizione: qualsiasi altra
procedura è vietata.
몇
IMPORTANTE: nei Paesi in cui il valore di tensione
220-240V viene fornito da un sistema bifase (L+L), il
collegamento va in ogni caso effettuato sui morsetti
L1eN.
• Il percorso del cavo, la scelta dei materiali e delle soluzioni di
installazione più idonee è demandata alla professionalità ed e-
sperienza dell’installatore; è sua responsabilità garantire e cer-
tificare l’installazione eseguita.
La JACUZZI EUR O PE S.p.A. declina ogni responsabilità qualora:
L’installazione venga eseguita da personale non qualificato
e/o non abilitato a certificare il lavoro eseguito.
Non vengano rispettate le norme e disposizioni di legge rela-
tive agli impianti elettrici degli immobili in vigore nello Stato
in cui viene eseguita l’installazione.
Non vengano rispettate le disposizioni di installazione e ma-
nutenzione riportate sul presente manuale.
Vengano usati per l’installazione materiali non idonei e/o non
certificati.
La spa venga posta in opera non conformemente alle dispo-
sizioni suddette.
Vengano eseguite operazioni non corrette che riducano il gra-
do di protezione delle apparecchiature elettriche contro i get-
ti d’acqua o modifichino la protezione contro l’elettrocuzione
per contatti diretti ed indiretti, o altresì generino condizioni di
isolamento, dispersioni di corrente e surriscaldamento anomali.
Vengano cambiati o modificati componenti o par ti dell’appa-
