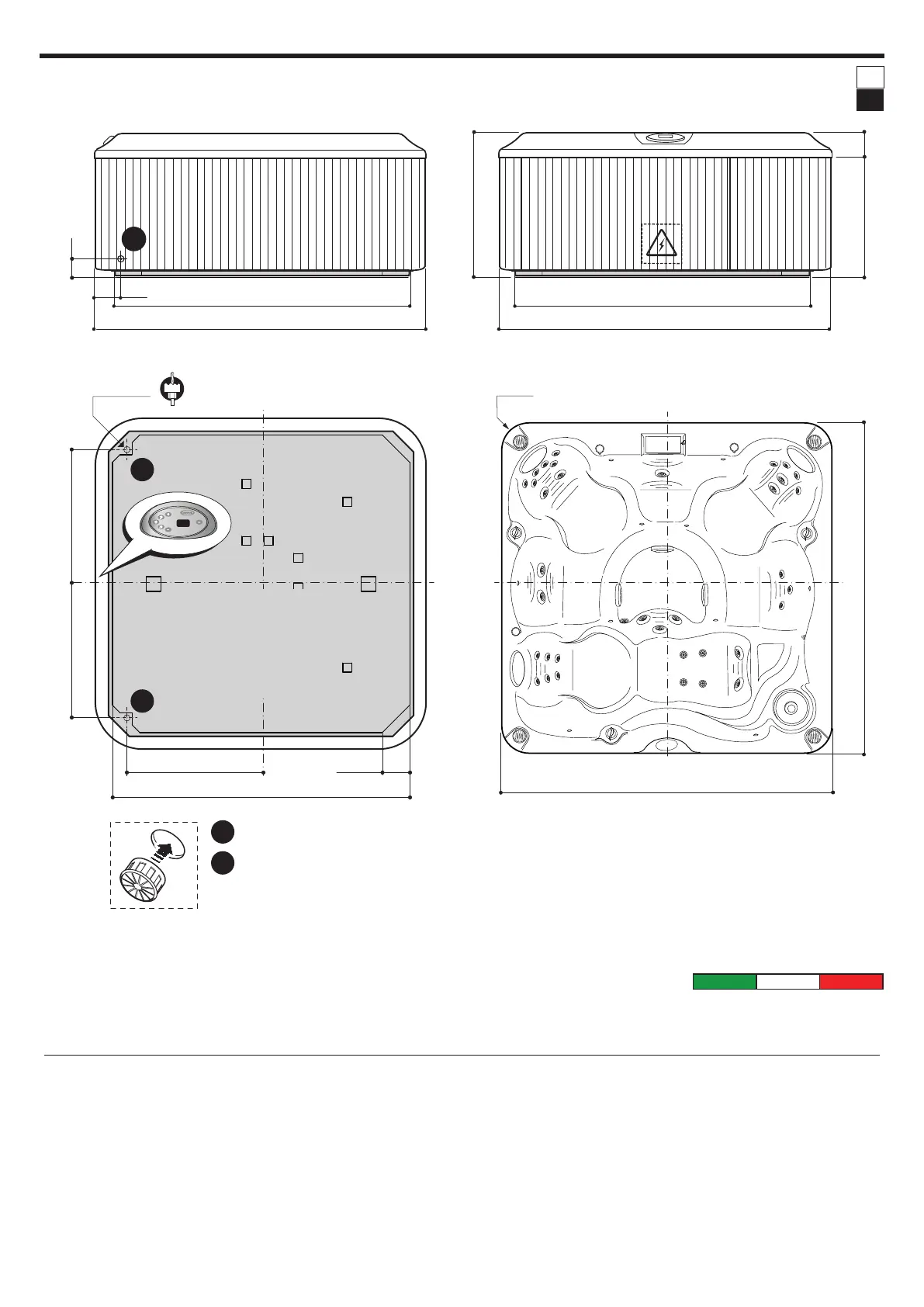

Jacuzzi J-215 Instructions For Preinstallation

7
213,5
213,5
91,5
82,5
9
90,5 90,5
Ø 40 mm
212
201
212
201
R = 20 *
199,5x199,5
18x45°
90,4
B
B
B1
B1
display
14
A
11
1
2
J-235
A: posizione tubo di scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
A: drain pipe position
B/B1: power supply input (Ø 1 ")
A : position du tuyau d'évacuation
B/B1: entrée de l'alimentation électrique
A : Position des Abwasserschlauchs
B/B1: Eingang der Stromversorgung (Ø 1")
A : posición del tubo de desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
A : положение сливной трубы
B/B1: вход электропитания (Ø 1")
pan/base/ Trägerbasis / база поддержки:
ABS (plastica/plastic/plastique/Kunststoff/ plástico/ пластик
*: riferito al pannello / reported to the panel
référé au panneau / Bezogen auf die Blende
en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
4a
0
cm
MADE IN ITALY
