PROBLEMEN
DE POMP LEVERT GEEN WATER: De pomp is niet aangezogen; gesloten klep in de zuig of ontlastlijn; zij
of ontlastinglijn verstopt; lekkage van lucht in het zuigsysteem, impeller verstopt.
LAGE POMPCAPACITEIT: Controleer de stand van de draaiklep; klep in zuig- of ontlastlijn gedeeltelijk ges-
loten; zuig- of ontlastlijn gedeeltelijk verstopt; zuig- of ontlastlijn te klein; de pomp loopt op gereduceerde
snelheid (zie het bovenstaande); verstopte bak in spaan of haren in de pluizenzeef; vuile filter; impeller ver-
stopt.
LAGE POMPDRUK: Controleer de stand van de draaiklep; pomp loopt op gereduceerde snelheid (zie het
bovenstaande); ontlastingsklep of inlaatfitting te veel open; lekkage van lucht in het zuigsysteem.
HOGE POMPDRUK:
Ontlastingsklep of inlaatfittingen teveel gesloten; terugkeerlijnen te klein; vuile filter.
LAWAAIERIGE POMP EN MOTOR: Verstopte bak in spaan of haren in pluizenzeef; defecte motorlagers;
de klep in de zuiglijn is gedeeltelijk gesloten; de zuiglijn is gedeeltelijk verstopt; de zuigerslang is verstopt
of te klein; de pijpleidingen veroorzaken spanning op de pompbehuizing; de impeller wrijft tegen de pomp-
behuizing aan.
LUCHTBELLEN BIJ DE INLAATFITTINGEN: Lekkage van lucht in de zuiglijn bij de aansluitingen; de dek-
sel van de haar- en pluizenzeef is niet luchtdicht; beperking in de zuiglijn; laag water niveau in het zwem-
bad.
ZAND TERUG NAAR HET ZWEMBAD: Het zand is te klein; de stroom te sterk; het zandbed is verkalkt;
Gebroken zijkanten; gebroken spruitstuk; losse klimpijp; te veel zand; draaiklep niet gedraaid; lucht opeen-
hoping in de filter.
ZAND UIT DE ZUIGSLANG: Er is geen zuigadaptor/gat; stroom te sterk; teveel zand in de tank.
INADEQUATE FILTERING: Vuil opmaakwater; verkeerd zand; het zand is laag; algen in de filter; veel vuil
in het zwembad; verkalkt zandbed; zware zwembelasting; stroomsnelheid te hoog/laag; zuigcyclus te
kort; zuigadaptor op de verkeerde plek; zuiglijn te klein.
KORTE FILTERCYCLUS:Vuile filter; verkeerd zand; zand is te laag; algen in de filter; veel vuil in het zwem-
bad; verkalkt zandbed; zware zwemmer belasting; stroomsnelheid te hoog of te laag; zuigcyclus te kort;
zuigadaptor op de verkeerde plaats; kanalen laag; zuigcyclus te kort; zuigadapter op de verkeerde plaats;
kanalen in het zand.
MODEL A B C D E
L140C-7 660 mm 698 mm 812 mm 355 mm 330 mm
L160C-7 667 mm 730 mm 838 mm 406 mm 330 mm
L190C-7 711 mm 775 mm 883 mm 483 mm 318 mm
L192C-7 762 mm 826 mm 933 mm 483 mm 318 mm
L225C-7 781 mm 845 mm 952 mm 572 mm 292 mm
L250C-7 864 mm 927 mm 1035 mm 635 mm 342 mm

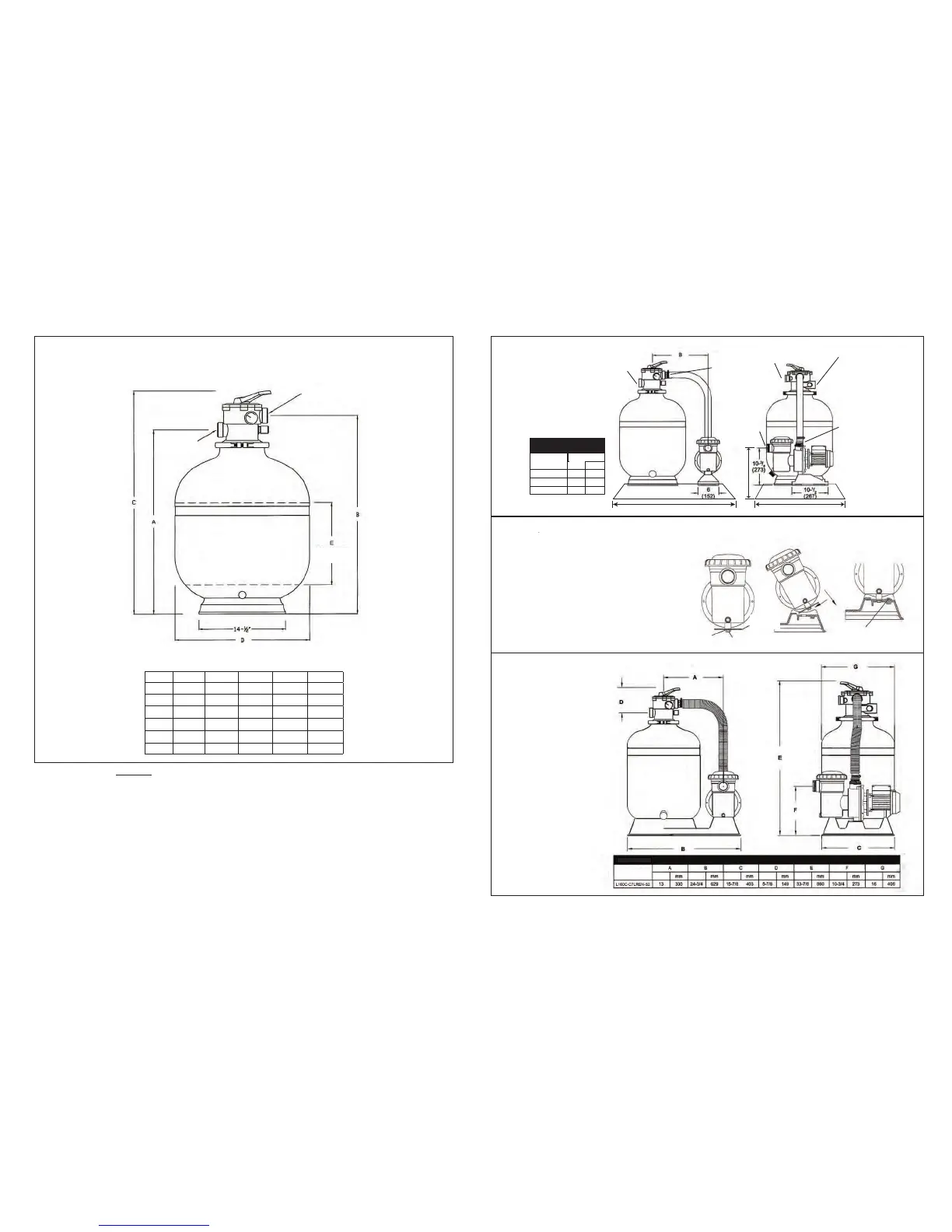

AFBEELDIN 6 - Stand alone zandfilter afmetingen
Einlauf
Sadfüllstand
MODEL
Rücklauf
40
Abb. 9 - Pumpeneinheit der Modelle
L140-5-C3LREN-S2
L140-5-C5LREN-S2
L140-5-C7LREN-S2
L160C-7-C5LREN-S2
L160C-7-C7LREN-S2
Die Befestigungsplatte der Pumpe mit den 3/8 x 3/4
zölligen Schrauben zusammen mit den Unterlegscheiben
am Boden des Pumpengehäuses festschrauben.
Die Pumpe folgendermaßen am Filterfuß befestigen:
Befestigungsplatte schräg in den Schlitz im Filterfuß
shieben, herunterlassen und im Filterfuß drehen, dann mit
der 5/16 x 3/4 zölligen Schraube sichem.
Abb. 10 - Abmessungen der Modelle
L140-5-C3LREN-S2
L140-5-C5LREN-S2
L140-5-C7LREN-S2
L160C-7-C5LREN-S2
L160C-7-C7LREN-S2
Unterlegscheibe
Befestigungs-
plate
Schraube, 3/8 x 3/4 Zoll
Schraube, 5/16 x 3/4 Zoll
Abb. 7 - Dimensionen für Erdeinbau-filter
Pumpenverbindungen:
2 Zoll**** Steckdose
NPT***
Ventilverbindungen:
1-1/2 Zoll****
Steckdose NPT**
oder 1-1/2 Zoll***
Steckerverbindung
Einstellscheibe
Einlauf (von
der Pumpe)
Einstellscheibe
Auslauf (zum Becken)
Zum Abwasser
Pumpenauslauf
(zur
Einstellscheibe)
Pumpeneinlauf
(vom Becken)
Abb. 8 - Dimensionen für
aufstellbare Filter
Pumpe-and
1-1/2” Steckdose NPT**
oder 1-1/2 Zoll***
Steckerverbindung
Einstellscheibe
Einlauf (von
der Pumpe)
Einstellscheibe
Auslauf (zum Becken)
Rückfluss
Zum Abwasser
Pumpenauslauf
(zur
Einstellscheibe)
Rückfluss
Pumpeneinlauf
(vom Becken)
29/740mm 19/480mm
13-1/2/340mm
TABLLE 3 - MAßETABLLE 3 - MAßE
MODELL
LASER 192C
LASER 225C
LASER 250 C
B
Zoll mm
16 406
16 406
22 588
Salida de la bomba (a la
válvula de selección)
Entrada a la
válvula de se-
lección (de la
bomba)
Entrada a la
bomba (de la
piscina)
Al desagüe
Retorno
TABLA 3 - DIMENSIONES
FIGURA 10 - Dimensiones para el modelo
Sujete la platina de montaje de la bomba al fondo de la caja
de la bomba usando un tornillo tapón largo de 3/8 x 3/4” y
arandela.
Sujete la bomba a la base del filtro deslizando la platina de
montaje dentro de la ranura provista en la base del filtro,
luego baje y gire la bomba dentro de la base. Sujete la
bomba a la base del filtro usando un tornillo tapón largo de
5/16 x 3/4”.
MODELO
pul
pul
pul pul pul pul
pul
Platina de
montaje
tornillo tapón largo de 3/8” x 3/4”
Arandela
tornillo tapón largo de
5/16”x 3/4”
TABLA 4 - DIMENSIONES
FIGURA 8 - Dimensiones para
los filtros instalados sobre el
nivel del suelo
Conexiones de la bomba y de
las válvulas: Hembra, 1-1/2",
con rosca NPT; o unión macho,
de 1-1/2"
MODELO
pul
Salida de la válvula de
selección (a la piscina)
FIGURA 9 - Montaje de la bomba para
29
