19

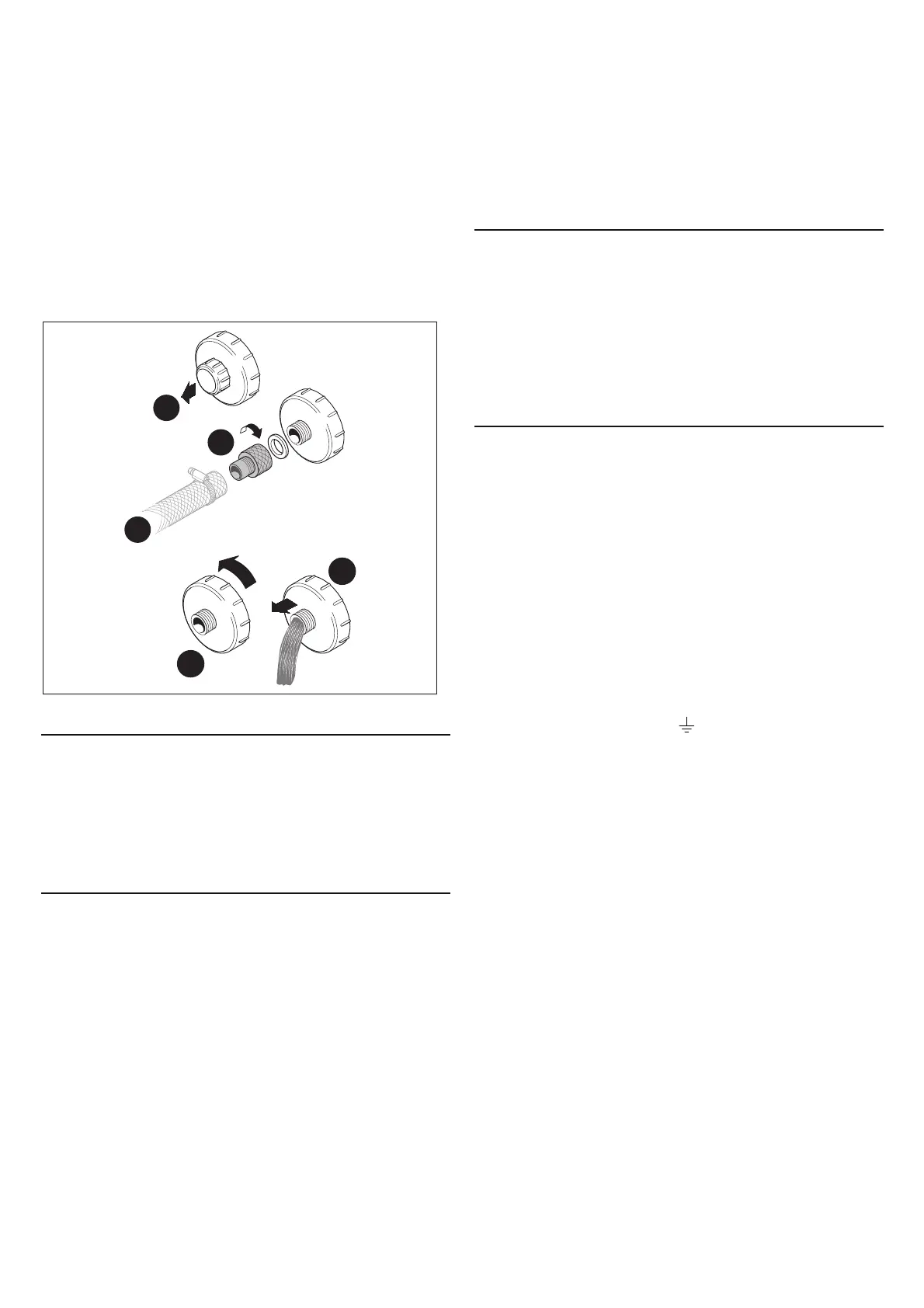

• Per gli svuotamenti periodici si può collegare un tubo allo sca-
rico, togliendo prima il tappo di chiusura presente sulla base ed
avvitando il raccordo con la rispettiva guarnizione.
Note
Per aprire la valvola, si deve ruotare la ghiera in senso antio-
rario e tirarla.
Nel caso si decida di collegare in modo fisso la MaxiJacuzzi al
pozzetto di scarico, è consigliabile collegarsi prima della valvola
(per avere una portata maggiore) ed installare una valvola a sa-
racinesca nei pressi del pozzetto di scarico, in zona accessibile
(
2, part. D).
ATTENZIONE
Qualora la MaxiJacuzzi
®
venga collegata, per i
caricamenti periodici, alla rete idrica cittadina
che fornisce acqua potabile, consultare prima le
autorità locali, poiché dovranno essere rispetta-
te le norme anti-inquinamento valide in ogni Sta-
to. Nei Paesi appartenenti alla CEE fare riferi-
mento alla norma EN 1717.
• Per l’allacciamento alla rete elettrica e le relative predisposi-
zioni fare riferimento alle istruzioni riportate nella scheda di
preinstallazione e al cap. “Collegamenti elettrici”, tenendo pre-
sente che l’interruttore generale di sezionamento dovrà essere
posizionato in zona sicura ed accessibile all’utente.
Collegamenti elettrici
• Effettuare il collegamento sulla morsettiera come indicato nel-
la
4.
NOTA: nel caso si effettui l’alimentazione con doppia li-
nea monofase (220-240 V 2+N~) o con una linea trifa-
se dotata di conduttore neutro (380-415 V 3+N~) prima
di effettuare il collegamento si dovranno tagliare i pon-
ticelli indicati, posti vicino alla morsettiera di alimen-
tazione.
Per quanto concerne le caratterisriche dei cavi, interruttori, ecc.,
si deve tener conto dei suggerimenti riportati nella scheda di
preinstallazione a corredo, in particolare nel capitolo “SICU-
REZZA ELETTRICA”.
• L’installatore dovrà utilizzare dei cavi di sezione adeguata, con
caratteristiche non inferiori al tipo H 05 VV-F.
ATTENZIONE
Le sezioni dei conduttori dovranno comunque
tener conto non solo dell’assorbimento dell’im-
pianto, ma anche del percorso dei cavi e delle
distanze, dei sistemi di protezione scelti e delle
norme specifiche per gli impianti elettrici a po-
sa fissa vigenti nel Paese in viene installata la
MaxiJacuzzi
®
. La morsettiera della cassetta e-
lettrica è predisposta per accettare cavi con se-
zioni fino a 12 mm
2
.
• Per garantire il grado di protezione contro i getti d’acqua previ-
sto dalle norme e per facilitare il collegamento con la rete elettri-
ca, indipendentemente dalla sezione dei conduttori usati, sulla
cassetta elettrica è stato montato un pressacavo.
• L’installatore dovrà rispettare le suddette prescrizioni, nonché
utilizzare raccordi stagni nei punti di giunzione e dovrà
garantire il rispetto delle norme specifiche per l’im-
piantistica vigenti nel Paese in cui viene installata la
MaxiJacuzzi
®
.
• L’installatore dovrà limitarsi al passaggio del/i cavo/i ed al fis-
saggio dei conduttori: “fase” sui morsetti L1 ed eventualmente
L2 e L3, “neutro” al morsetto N e “terra” al rispettivo morsetto
contrassegnato con il simbolo (fig. 4). A collegamento ef-
fettuato l’installatore dovrà richiudere il coperchio e serrare il
pressacavo in modo da garantire la protezione contro i getti
d’acqua.
È obbligatorio il rispetto di questa prescrizione: qualsiasi altra
procedura è vietata.
• Il percorso del cavo, la scelta dei materiali e delle soluzioni di
installazione più idonee è demandata alla professionalità ed e-
sperienza dell’installatore; è sua responsabilità garantire e cer-
tificare l’installazione eseguita.
La JACUZZI EUROPE S.p.A. declina ogni responsabilità qualora:
L’installazione venga eseguita da personale non qualificato
e/o non abilitato a certificare il lavoro eseguito.
Non vengano rispettate le norme e disposizioni di legge rela-
tive agli impianti elettrici degli immobili in vigore nello Stato
in cui viene eseguita l’installazione.
Non vengano rispettate le disposizioni di installazione e ma-
nutenzione riportate sul presente manuale.
Vengano usati per l’installazione materiali non idonei e/o non
certificati.
1
2
3
4
5
