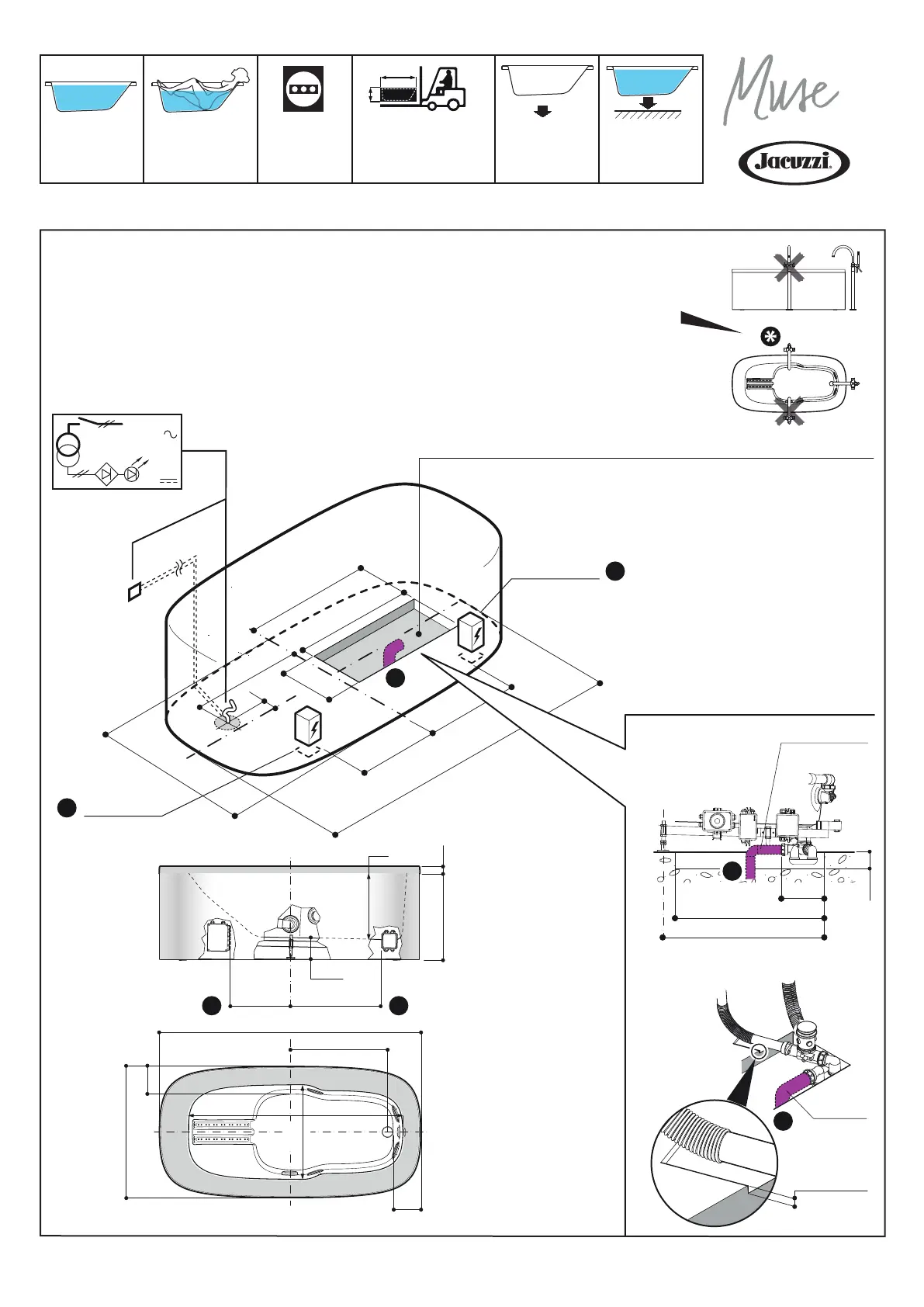

Jacuzzi Muse - Wall Mounted Bathtub Installation

16
180,6
67
16
90,6
16
6050
mod. TOP
mod. base
mod. base
50
mod. TOP
180,6
90,6
~ 33
75
67
~ 70 MAX
60
~147
~65
8
560
220-240V
12V
2
2
2 2
1
ok
NO
~ 12
7
~ 70 MAX
75
~ 19
1
Ø 40 mm
1
~ 10 mm
Ø 40 mm
~47
cm
~ 276 l ~ 236 l
~ 80 kg ~ 254 kg/m
2
189x112x81 cm
~ 137 kg
220-240
V50/60 Hz
6 / 12
(*)
A
1,2 / 2,6
(*)
kW
freestanding
 in questa posizione, la rubinetteria va installata dopo il frontale
 in this position, the brassware is installed after the front
 dans cette position, la robinetterie doit être installée après le panneau frontal
 In dieser Position muss die Armatur nach der Frontblende installiert werden
 en esta posición, la grifería debe instalarse después del frontal
 в данном положении краны должны устанавливаться после
передней панели
zona posizionamento sifone e scarico 
siphon and drain positioning area 
zone de positionnement du siphon et de l'évacuation 
Bereich für die Positionierung von Geruchsverschluss und Abuss 
zona de colocación de sifón y desagüe 
зона позиционирования сифона и слива 
Trasformatore luci da collegare, con un interruttore bipo-
lare, all’impianto dell’immobile  Light transformer to
be connected, with a bipolar switch, to the system of the
building
 Transformateur pour éclairage à raccorder avec
un interrupteur bipolaire à l'installation de l'immeuble

Transformator der beleuchtung zum anschluss an die anla-
ge des gebäudes mit einem zweipoligem schalter
 Tran-
sformador luces para conectar, con un interruptor bipolar, a
la instalación del inmueble  Tрансформатор освещения,
подсоединяемый с двухполюсным выключателем к
системе помещения
(*) con sistema di mantenimento della temperatura dell’acqua • with water temperature control system • avec système de maintien de la température de l’eau
mit system zur Erhaltung der Wassertemperatur • con sistema de mantenimiento de la temperatura del agua • с cистема поддержания температуры воды
