6. Motor und Kondensator

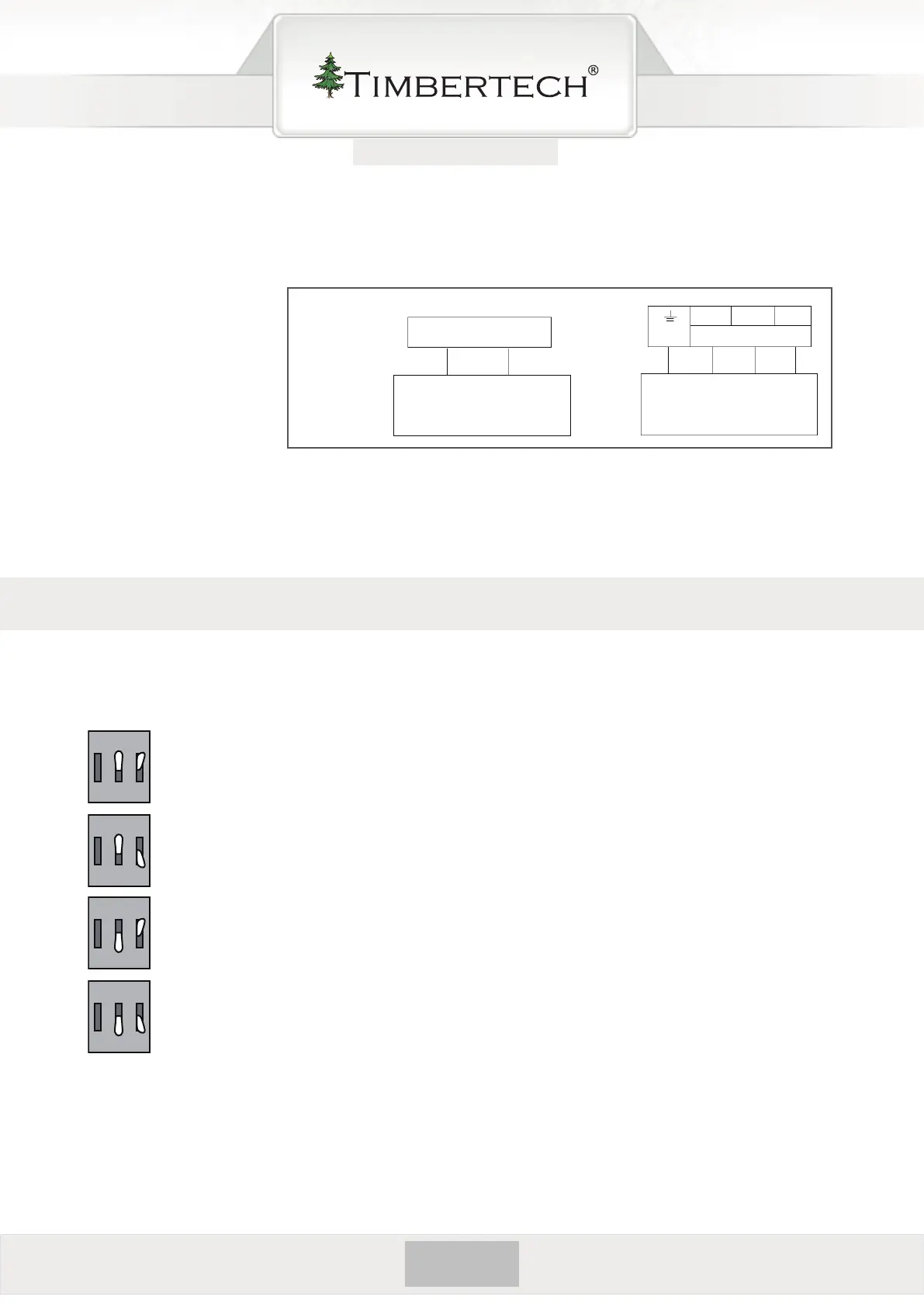

Die folgende Abb. 13 zeigt die Verbindungen zwischen Kondensator und Steuerkasten sowie Motor
und Steuerkasten. Diese Verbindungen sind im Torantrieb bereits vorhanden.
V-com
U-Vorwärts
W-Rückwärts
PE-Schutzleiter
V U W
V U WPE
0 Sekunden:
Schieben Sie den zweiten und dritten DIP-Schalter auf „An“
(ohne automatische Schließfunktion)
30 Sekunden:
Schieben Sie den zweiten Schalter auf „an“ und dritten DIP-Schalter auf „Aus“
60 Sekunden:
Schieben Sie den zweiten Schalter auf „aus“ und dritten DIP-Schalter auf „An“
90 Sekunden:
Schieben Sie den zweiten und dritten DIP-Schalter auf „Aus“
Abb.13
Steuerkasten
Kondensator
Terminal X3
Terminal X2
Motor
C C
V U W
V U WPE
einStellung der autoMatiSchen SchlieSSfunKtion
Mit dem “IC3“ DIP-Schalter des Steuerkastens (zweiter und dritter Schalter) können Sie einstellen,
ob das Tor nach 0, 30, 60 oder 90 Sekunden automatisch geschlossen werden soll.
ON
ON
ON
ON
1 2 3
1 2 3
1 2 3
