techniSche daten
Spannung 220-240 V~, 50 Hz
Motordrehzahl 55 U/min
-1
Leistung des Motors 180 W
Bedienungsabstand der Fernbedienung 30 m (Frequenz: 433,92 mHz)
Modus der Fernbedienung Einzelner Knopf
Höhe der Ausgangswelle 48,5 mm
Max. Gewicht des Tores 600 kg
Ausgangsdrehmoment 16 Nm
Endschalter Federendschalter
Geräuschentwicklung ≤ 56 dB
Arbeitsphase Max. 15 Minuten (danach 5 Minuten Pause)
Mögliche Einstellungen Fernbedienung 25
Umgebungstemperatur -20°C ~ +50°C
Geschwindigkeit des Tors 13 m/min
Montage
Die Schiebetoranlage ist ge-
eignet für Tore mit einem
Gewicht von bis zu 600 kg
und einer Breite von bis zu
12 m. Dieser Torantrieb ar-
beitet mit einer Schiene, die
von einem Zahnrad ange-
trieben wird. Der Torantrieb
muss an der Innenseite des
Tores montiert werden
(s. Konstruktion Abb. 1).

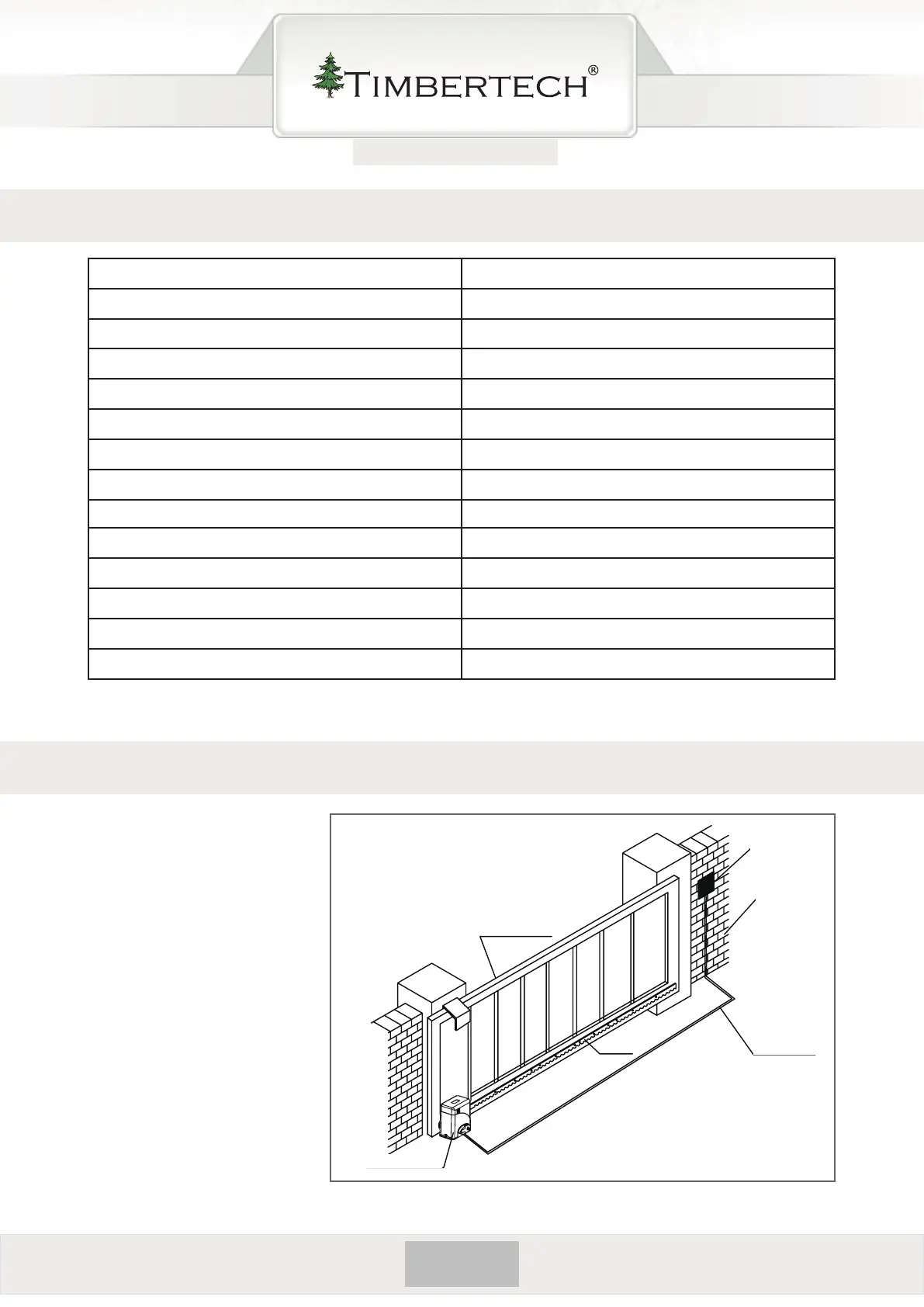

Abb.1
Tor
Torantrieb
Stromein-
speisung
Schiene
Schalter*
Mauer
*Ein- oder Dreiknopfschalter
(nicht im Lieferumfang enthalten)
