6. Moteur et condensateur

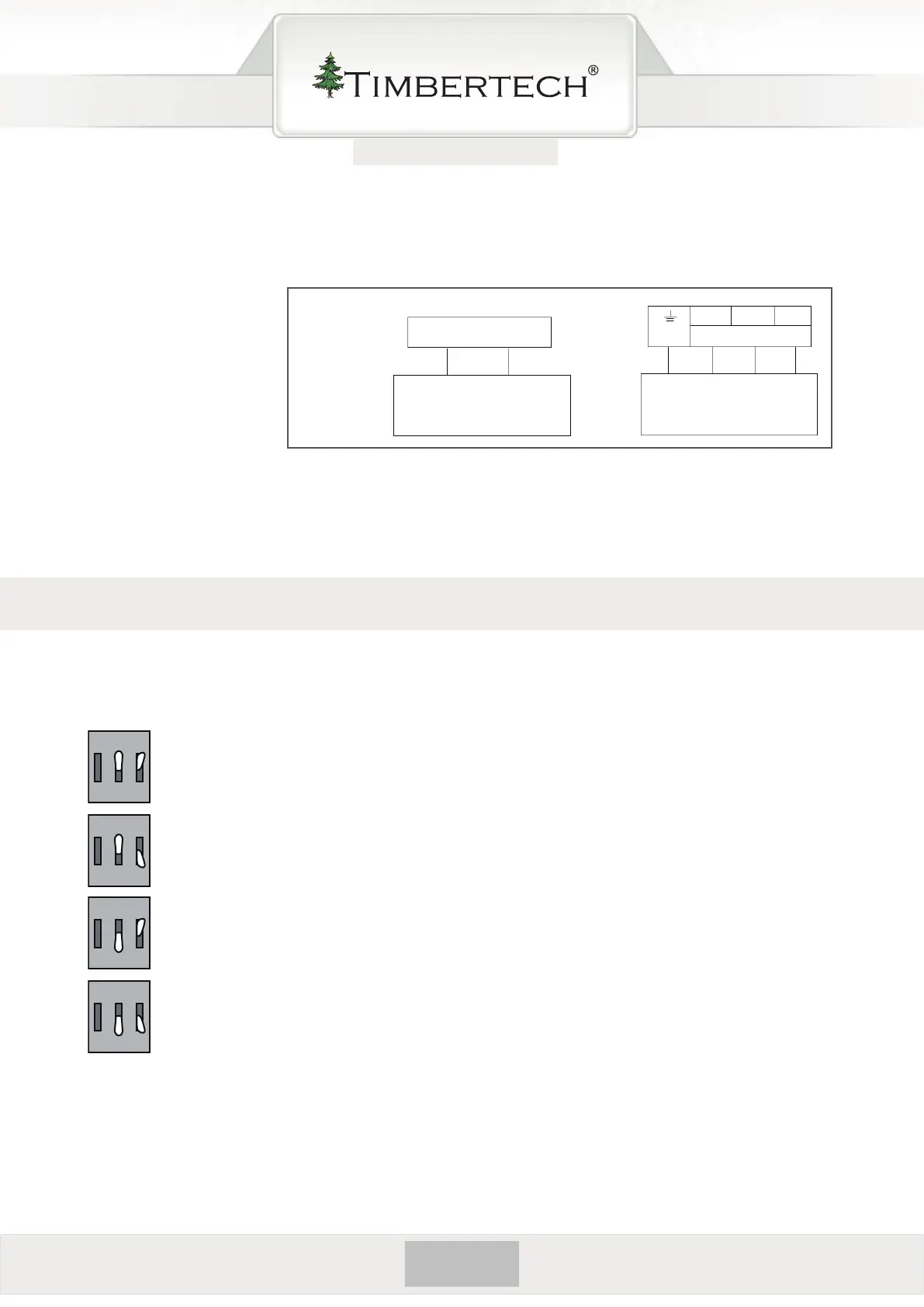

Le schéma 13 suivant montre les liaisons entre le condensateur et la boite de commande ainsi
qu´entre le moteur et la boite de commande. Ces liaisons sont existante dans le mécanisme du
portail.
V-com
U-marche avant
W-marche arrière
PE-l de protection
V U W
V U WPE
0 Seconde :
poussez le deuxième et troisième interrupteur DIP sur « marche »
(sans la fonction de verrouillage automatique)
30 Seconde :
poussez le deuxième interrupteur sur « marche » et le troisième interrupteur DIP sur
« arrêt »
60 Seconde :
poussez le deuxième interrupteur sur « arrêt » et le troisième interrupteur DIP sur
« marche »
90 Seconde :
poussez le deuxième et le troisième interrupteur DIP sur « arrêt »
Schéma 13
boite de
commande
condensateur
Terminal X3
Terminal X2
moteur
C C
V U W
V U WPE
réglage de la fonction de verrouillage autoMatique
Avec l´interrupteur DIP « IC3 » de la boite de commande (deuxième et troisième interrupteur)
peuvent être réglé de manière à ce que le portail se verrouilleautomatique au bout de 0, 30, 60
ou 90 secondes.
ON
ON
ON
ON
1 2 3
1 2 3
1 2 3
1 2 3
