6. Motor y condensador

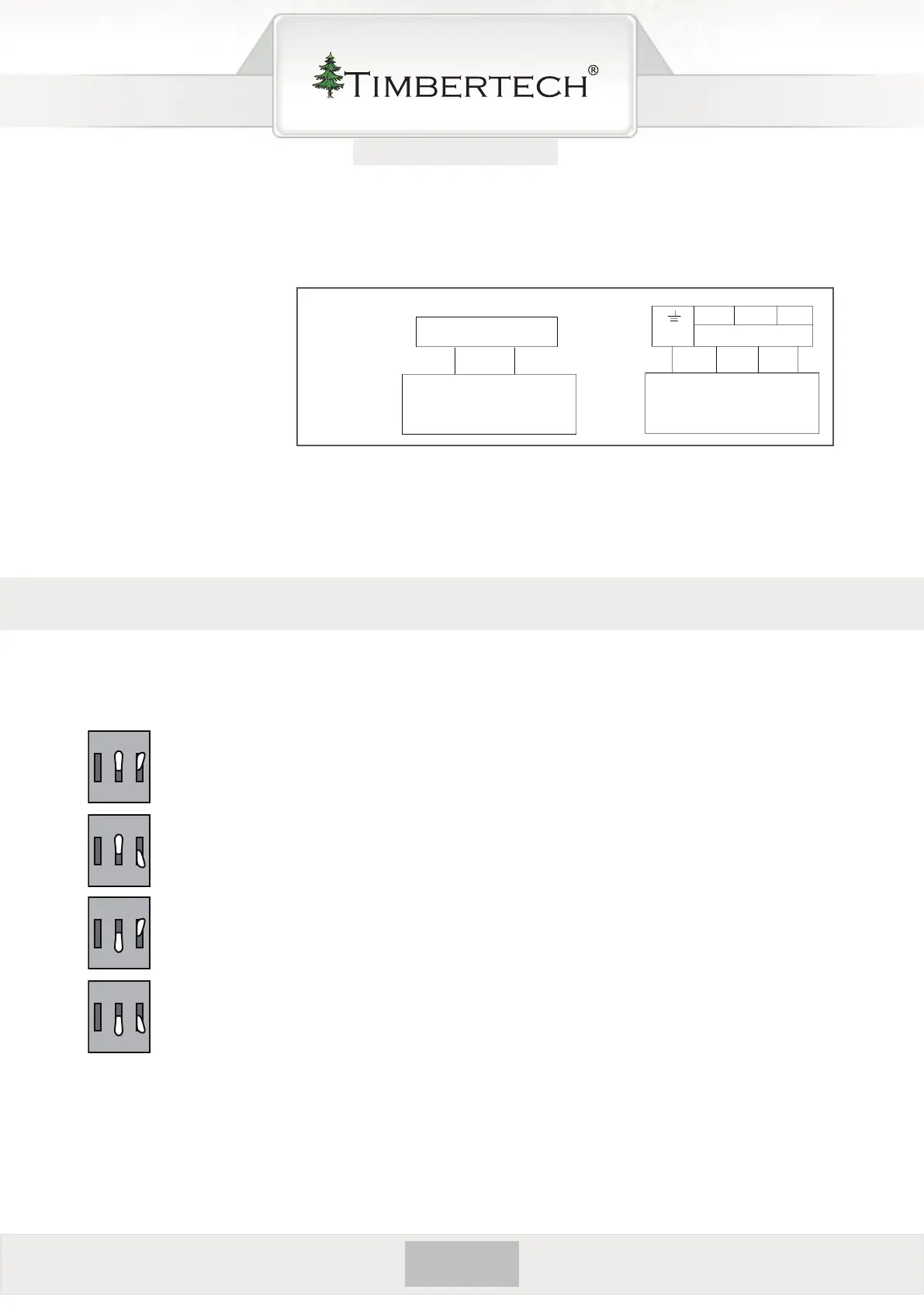

En la imagen 13 se muestra la conexión entre el condensador y el panel de control y la conexión
entre el motor y el panel de control. Estas conexiones están dentro del mecanismo de apertura.
V-com
U-dirección hacia adelante
W-dirección opuesta
PE-Puesta a tierra
V U W
V U WPE
0 segundos:
Ajuste el segundo y el tercer interruptor a “ON” (sin la función de auto-cierre)
30 segundos:
Ajuste el segundo interruptor DIP a “ON” y el tercer interruptor a “OFF”.
60 segundos:
Ajuste el segundo interruptor DIP a “OFF” y el tercer interruptor a “ON”.
90 segundos:
Ajuste el segundo y el tercer interruptor DIP a “OFF”.
Imagen 13
Panel de control
Condensador
Terminal X3
Terminal X2
Motor
C C
V U W
V U WPE
ajuSte del tieMpo de cierre autoMático
Puede ajustar la verja corredera a que cierre automáticamente después de 0, 30, 60 ó 90 segundos
en “IC3” DIP interruptor de la caja de control.
ON
ON
ON
ON
1 2 3
1 2 3
1 2 3
1 2 3
