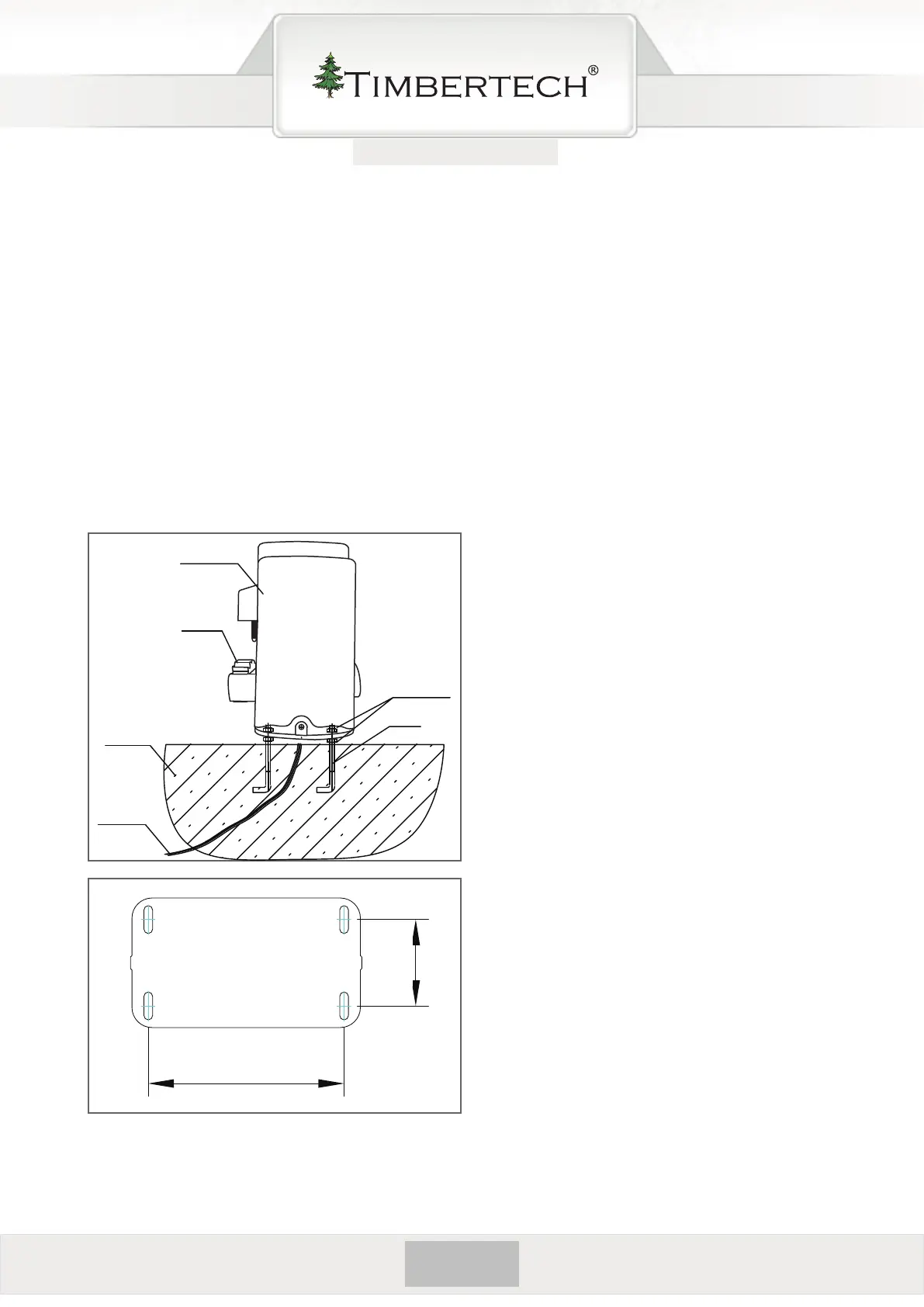

Abb. 2
2. Installation des Torantriebs
• Um Stabilität zu gewährleisten, benötigt man für die Basis des Torantriebs einen Betonblock.
Dieser sollte ca. die Maße 450mm x 300mm x 200mm (LxBxH) aufweisen um ausreichend
Gewicht und Struktur zu haben, sodass die Konstruktion stabil ist.
• Geben Sie die Hakenschrauben in den Beton bevor dieser ausgehärtet ist (Abstände zwischen
den Hakenschrauben siehe Abb. 3).
• Montieren Sie den Torantrieb auf dem Betonblock, sobald dieser ausgehärtet ist.
• Stellen Sie sicher, dass die Basis eben ausgerichtet ist.
• Überprüfen Sie, ob der Antrieb parallel zum Tor ist.
• Alternativ können Sie Keilanker benutzen um den Antrieb zu befestigen.
Abb.3
Torantrieb
Zahnrad
Boden-
schwelle
Stromei-
nspeisung
204 mm
90 mm
Haken-
Schraube
Schraub-
enmutter
