11
Befestigen Sie die 2,4 GHz An-
tenne senkrecht, wie auf dem ne-
benstehenden Bild zu erkennen.
Sie dürfen die Antenne allerdings
nicht an metallischen Gegenstän-
den befestigen, die Reichweite
würde zurückgehen.

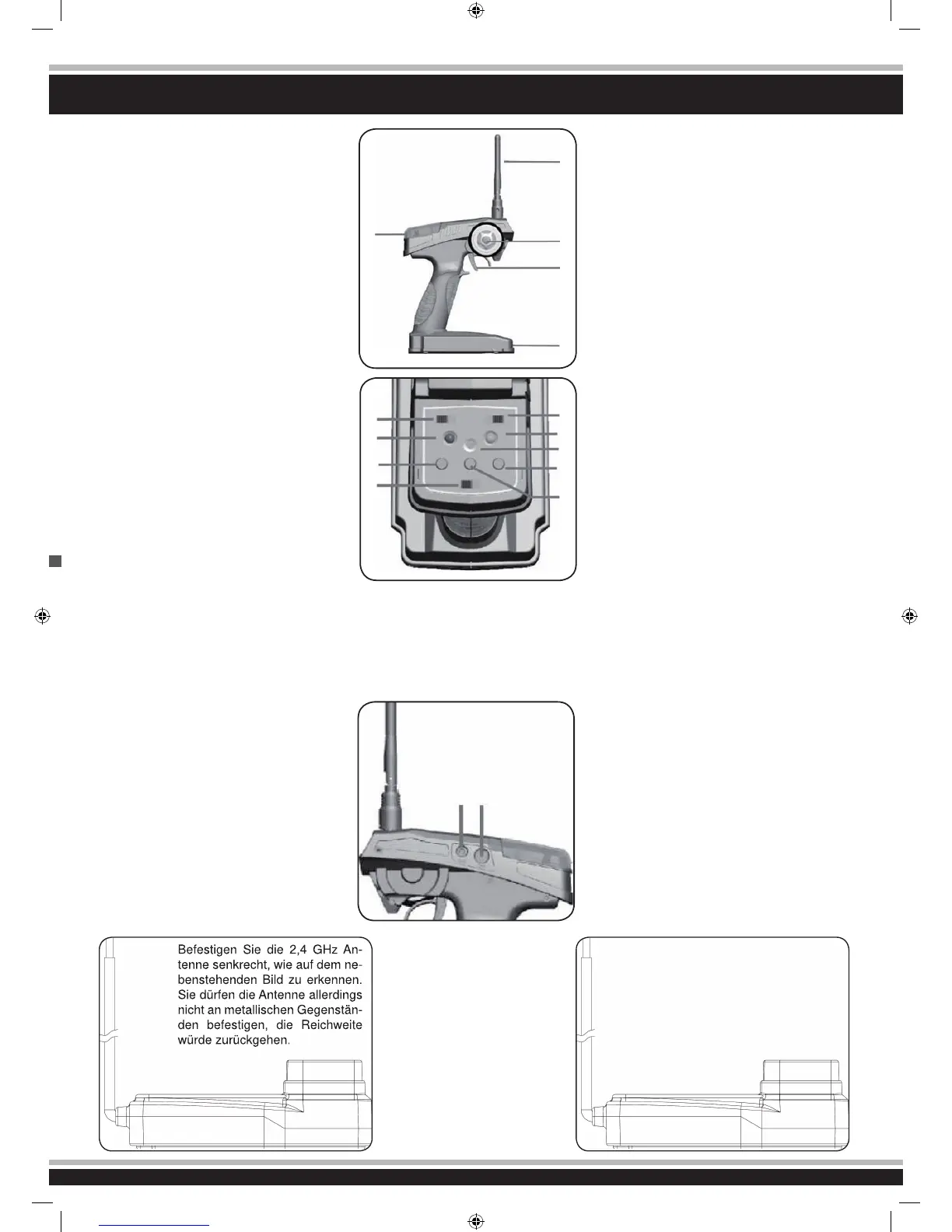

DE - Bedienelemente
Seitenansicht
1. Programmierbox
2. 2,4 GHz Antenne
3. Lenkrad
4. Gashebel
5. Akku-/Batteriefach
Programmierfeld
6. Lenkung Reverse
7. Power LED
8. Lenkungs-Trimmung
9. Ein-/Ausschalter
A. Gas Reverse
B. Power Check
C. Binde Taste
D. Dual-Rate
E. Gas Trimmung
Durch eine sinnvolle Anordnung von Tastern, Schaltern und
LED-Anzeigen, kann der Sender CCX 2,4 Car Anlage schnell
und problemlos programmiert werden. Beide Kanäle können ge-
trimmt werden, außerdem lässt sich die Laufrichtung umkehren.
Weiterhin steht eine Dual-Rate Funktion zur Verfügung. Eine
LED signalisiert den Ladezustand der Senderstromversorgung.
1
2
3
4
5
6
7
8
9
A
B
C
D
E
Rückseite
F. Ladebuchse
G. Anschluss für Simulatorkabel
Sollten Sie über die Ladebuchse la-
den bitte Batteriefachdeckel öffnen.
Dies dient der Kühlung.
G F
Befestigen Sie die 2,4 GHz An-
tenne senkrecht, wie auf dem ne-
benstehenden Bild zu erkennen.
Sie dürfen die Antenne allerdings
nicht an metallischen Gegenstän-
den befestigen, die Reichweite
würde zurückgehen.
2,4 GHz
Antenne
Empfänger
2,4 GHz
Antenna
Receiver
GB - Controls
Side View
1. Programming Box
2. 2,4 GHz Antenna
3. Steering Wheel
4. Throttle Lever
5. Battery Hatch
Programming Panel
6. Steering Reverse
7. Power LED
8. Steering Trim
9.ON/OFFSwitch
A. Throttle Reverse
B. Power Check
C. Binding Button
D. Dual-Rate
E. Throttle Trim
Thanks to the logical and well thought out lay-out of the Program-
ming Panel and the positioning of the switches and LEDs the CCX
2.4 Car transmitter can be quickly and simply programmed. Both
channels can be trimmed and the direction changed. Furthermore
the transmitter is equipped with a Dual Rate system and a red LED
indicates the state of the battery charge.
Rear Side
F. Charge Socket
G. Simulator Cable Socket
If charging the batteries via the
charging socket, the battery hatch
cover should be removed to ensure
sufcientcooling.
Mount the 2.4 GHz antenna verti-
cally as shown in the diagram.
Donotallowanymetalobjectto
come into contact with the anten-
na or to shield it as this will reduce
the range.
