29

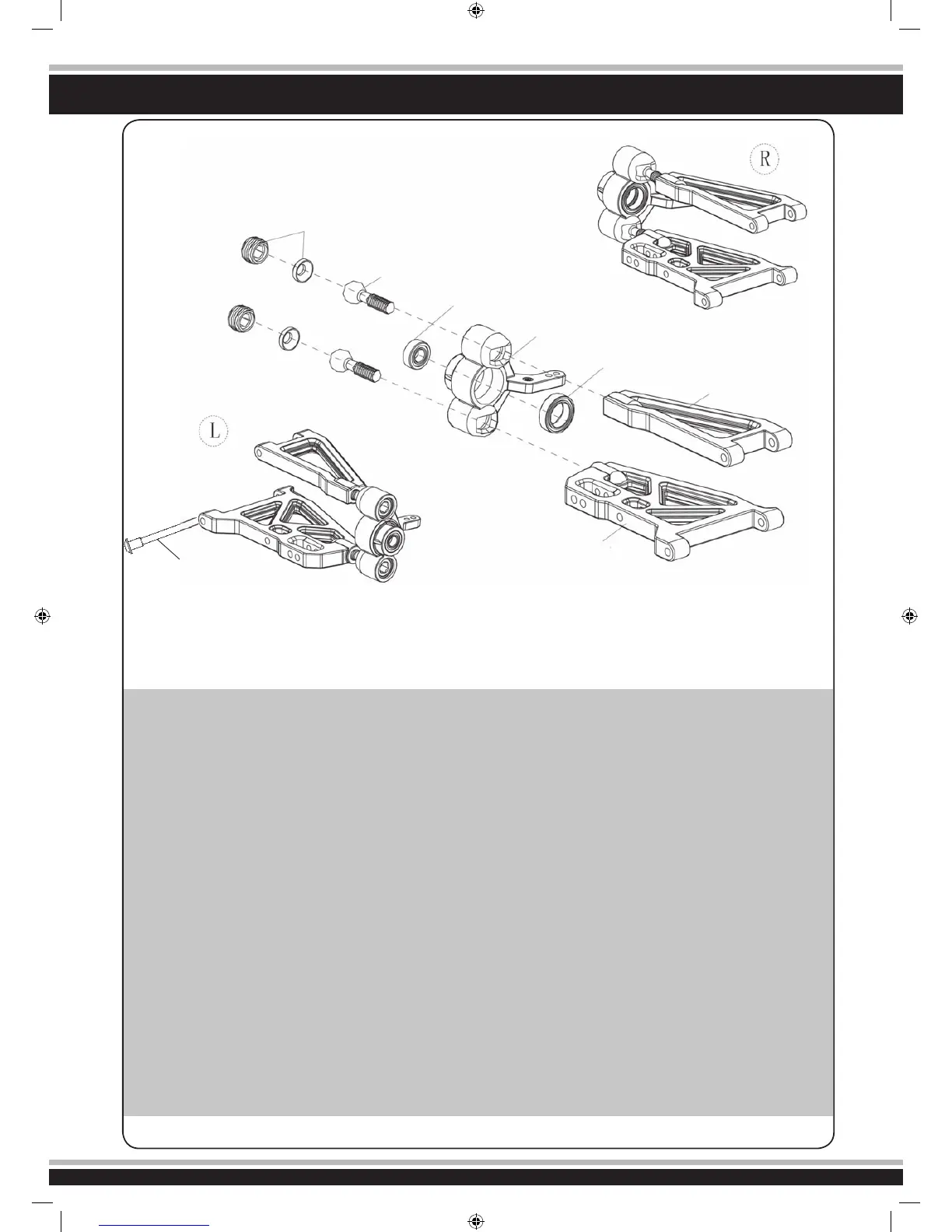

Montage Lenkung und Querlenker unten
Steering assembly diagram
50 5080
50 5081
50 5079
50 5100
07 9989
50 5099
07 9996
50 5028
Bitte überprüfen Sie vor jedem Einsatz sämtliche
Schraubverbindungen und Kabelverbindungen auf kor-
rekten Sitz.
Ihr Fahrzeug besitzt eine Pivot Vorderradaufhängung.
DiesebesitzteineVielzahlanVorteilen.Sieistsehrro-
bust und leicht zu warten. Diese ist im Auslieferzustand
so eingestellt dass die Spurbreite es nicht zulässt dass
dieAntriebswellen herausspringen können. Wie bei je-
dem Modell werden beim Einfahren natürlich sowohl
Aufhängungsteile als auch Schraubverbindungen im Mil-
limeterbereich gelockert. Dieses entstehende Spiel kann
ausreichen das bei maximaler Belastung eine Antriebs-
welle herausspringt. Deshalb ist es auch nötig sich vor
jedem Einsatz zu versichern dass alle Schraubverbin-
dungen, Radmuttern, Spiele etc. korrekt sind. Wenn Sie
am Pivotachsschenkel 505079 die innere Kugelschraube
505081(sieheErsatzteilliste)verdrehenstellenSiedamit
das Spiel und die sich daraus resultierende Spurbreite
ein. Am besten ziehen Sie den Pivot oben und unten glei-
chermaßen so weit an, dass die Wellen beim kompletten
Lenkeinschlag nicht unter Spannung stehen aber auch
nicht herausfallen können. Die äußere Kunststoff Inbus-
schraube 505080 dient nur zum sichern des Achsschen-
kels auf der Kugelkopfschraube. Diese sollte auf keinen
Fall zu fest angezogen werden. Da sonst die Lenkung
nicht mehr leichtgängig ist und das Fahrverhalten negativ
beeinusstwerdenkann.
Before each use make sure to check all bolt connections
and cable connections.
Your vehicle has a pivot front suspension. This has a
number of advantages. It is very robust and easy to main-
tain. The set-up of the car has been done so the drive
shaft will not pop out. As with any model, screws and
bolts can losen during break-in of the car. This can result
in tolerance of the drive shaft. The drive shaft can then
pop out if high pressure is applied.
Theinnerballscrew(itemNo.:505081)willenableyou
toadjustthetoleranceresultinginneadjustmentsofthe
track width. For best results when setting up the pivot ball
forthersttime,pleasealwaysadjusttheupperandlo-
wer pivot in the same way. Fasten as far as the pivot can
still be pulled up and down easyly but not as far that it will
pop out if you give full steering angle. The outer plastic
socketscrew (itemNo.:505080)isonly usedfor secu-
ring of the steering knuckle. This should not be too tight,
otherwise the steering is not smooth and the handling can
be adversely affected.
