FRANÇAIS
Centre d’alimentation AquaLink
®
TCX™
|
Manuel d’installation et de fonctionnement
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
a
1 2 3 41
2
3
4

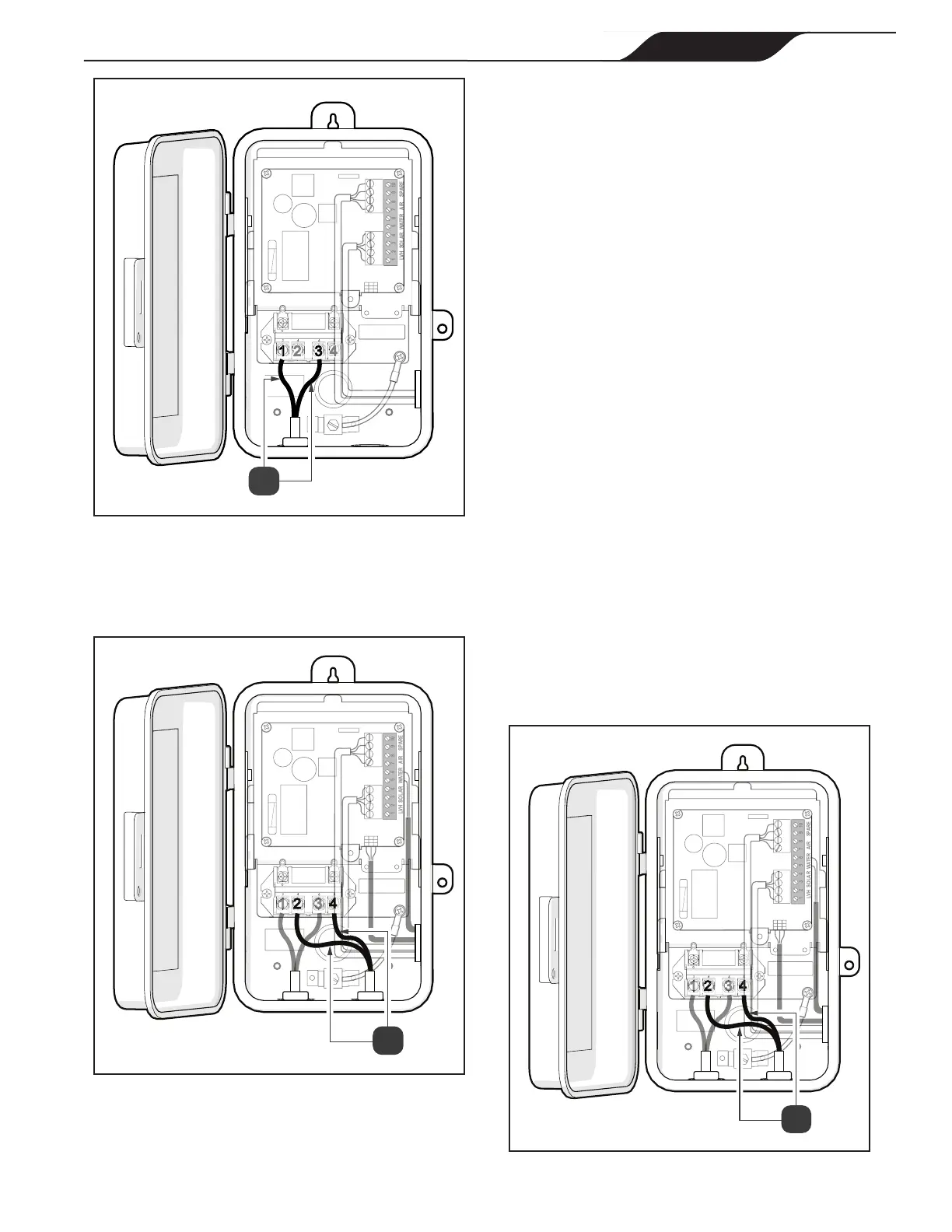

Figure 2. Connectez les câbles d’entrée
10. Branchez la pompe à vitesse unique du ltre vers
le côté demande du relais, utilisez les bornes 2 et 4,
reportez-vous à la Figure 3 (a).
1
2
3
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
4
a
Figure 3. Connectez les câbles de la charge
d’entrée
3.2.2 Câblage haute tension (Pompes à vitesse
variable)
REMARQUE : la pompe à vitesse variable doit être mise en court-
circuit.
1. Coupez l’alimentation au niveau du panneau
électrique.
2. Retirez deux des débouchures du boîtier. Une
débouchure conduira au panneau électrique et l’autre
à l’équipement de la piscine.
3. Si le relais ne doit pas être utilisé avec un électrolyseur,
connectez l’équipement (fonction éclairage/eau/pompe/
pompe d’appoint pompe/pompe solaire). Mesurez la
distance de l’équipement au boîtier.
4. Si le relais sera utilisé pour un électrolyseur, déployez
les conduites du disjoncteur de la pompe du ltre en
les tirant vers le côté conduite du relais, puis câblez la
pompe côté conduite du relais. Câblez l’électrolyseur
côté demande.
5. Coupez un morceau de conduit électrique de 1/2po
an de le faire correspondre à cette distance.
6. Faites passer les câbles de l’équipement à la conduite
et dans le boîtier de l’AquaLink TCX.
7. Appuyez sur le conduit dans le connecteur terminal.
8. Raccordez le l de mise à la terre à la vis verte située
sur le châssis de l’AquaLink TCX. Le l de mise à la
terre devra être vert/jaune.
9. Branchez une entrée « Load » depuis la borne 2 et
l’autre vers la borne 4, reportez-vous à la Figure 4 (a).
1
2
3
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
4
a
Figure 4. Connectez les câbles de la charge
d’entrée
