Page 26
FRANÇAIS
Centre d’alimentation AquaLink
®
TCX™
|
Manuel d’installation et de fonctionnement
3.3.2 Câblage basse tension
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE

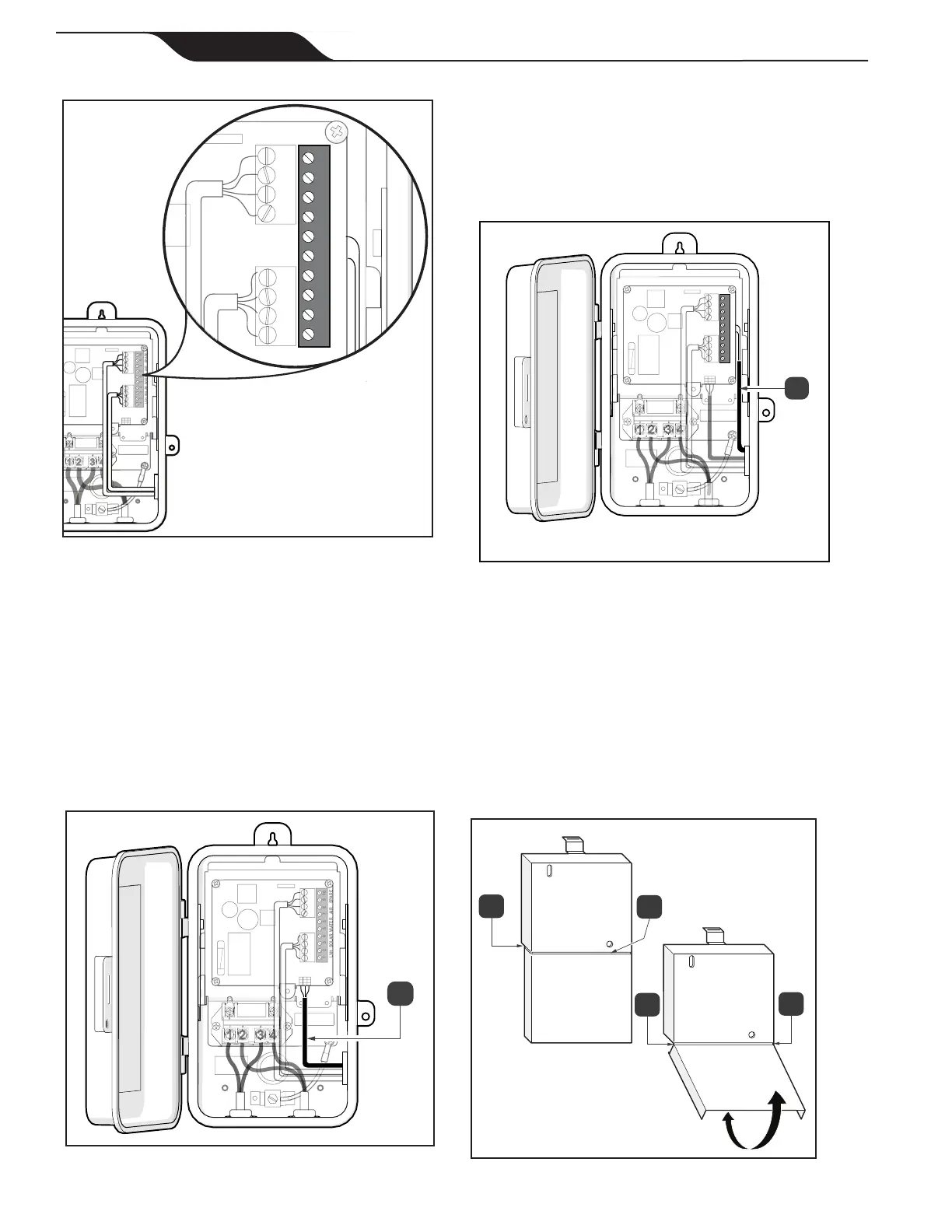

Figure 5. Gros plan du connecteur à 10 broches
de couleur verte
REMARQUE : séparez le câblage haute et basse tension de
façon permanente à l’aide de gaines annelées.
1. Branchez les ls de communication basse tension
RS-485.
2. Si un actionneur de vanne Jandy (JVA) est présent,
letez le connecteur JVA à travers le coin inférieur
droit du panneau de contrôle par la débouchure
latérale et le raccord de délestages de traction.
3. Branchez le câble du JVA, reportez-vous à la Figure
6 (a).
a
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
Figure 6. Version pour piscines seulement, connectez
les entrées « Line » et les câble du JVA
4. Installez les câbles basse tension. Installez les ls pour
les connexions du capteur de température à travers la
débouchure latérale, reportez-vous à la Figure 7 (a).
5. Branchez les câbles dans l’ordre indiqué sur le
panneau de contrôle.
6. Vériez tous les points de connexion et le câblage
an de localiser les connexions sécurisées.
a
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
Figure 7. Câblage basse tension raccordé
7. Si la moitié inférieure du panneau à face neutre doit
être enlevée, utilisez des pinces diagonales pour
couper les deux pattes arrière, reportez-vous à la
Figure 8 (a).
8. Découpez l’étiquette du panneau à face neutre
à travers l’ouverture du panneau à face neutre,
reportez-vous à la Figure 8 (b).
9. Faites pivoter la partie inférieure du panneau à face
neutre en exerçant un mouvement de va-et-vient
jusqu’à ce que les pattes se détachent, reportez-vous
à la Figure 8 (c).
a
c
c
b
Figure 8. Réinstallez la face neutre
