ESPAÑOL
Centro de energía Jandy
®
AquaLink
®
TCX™
|
Manual de instalación y operación
ADVERTENCIA
Riesgo de descarga eléctrica que puede resultar en
lesiones graves o la muerte: Antes de intentar una
instalación o realizar tareas de servicio, asegúrese de que
toda energía al circuito que suministra energía al sistema
esté desconectada o apagada en el disyuntor. Todo el
cableado debe llevarse a cabo en cumplimento con National
Electrical Code
®
(NEC)
®
, NFPA-70
®
.
En Canadá, debe cumplirse con Canadian Electrical Code
(CEC), CSA C22.1. Deben seguirse todos los códigos y
reglamentos de instalación locales que correspondan.
Las conexiones de cableado deben hacerse exactamente
como se muestra en el diagrama de cableado que aparece
en la parte interna del panel de la puerta central. Los
códigos NEC y CEC también requieren que el equipo y
los dispositivos asociados con el sistema de circulación
de agua de la piscina, incluidos, entre otros elementos, los
motores de la bomba y los calentadores que se conectarán
juntos como parte de la red de conexión equipotencial.
Zodiac Pool Systems LLC ofrece un terminal de conexión
equipotencial etiquetado en la parte inferior del centro de
energía para este requisito.
1. Apague la energía en el panel del disyuntor.
2. Desconecte el cableado de alto voltaje.
3. Para quitar el reloj, presione la lengüeta de
montaje hacia abajo y tire del conjunto del reloj;
consulte la Figura 9 (a)
10
10
8
8
6
6
4
4
2
2
12
12
a

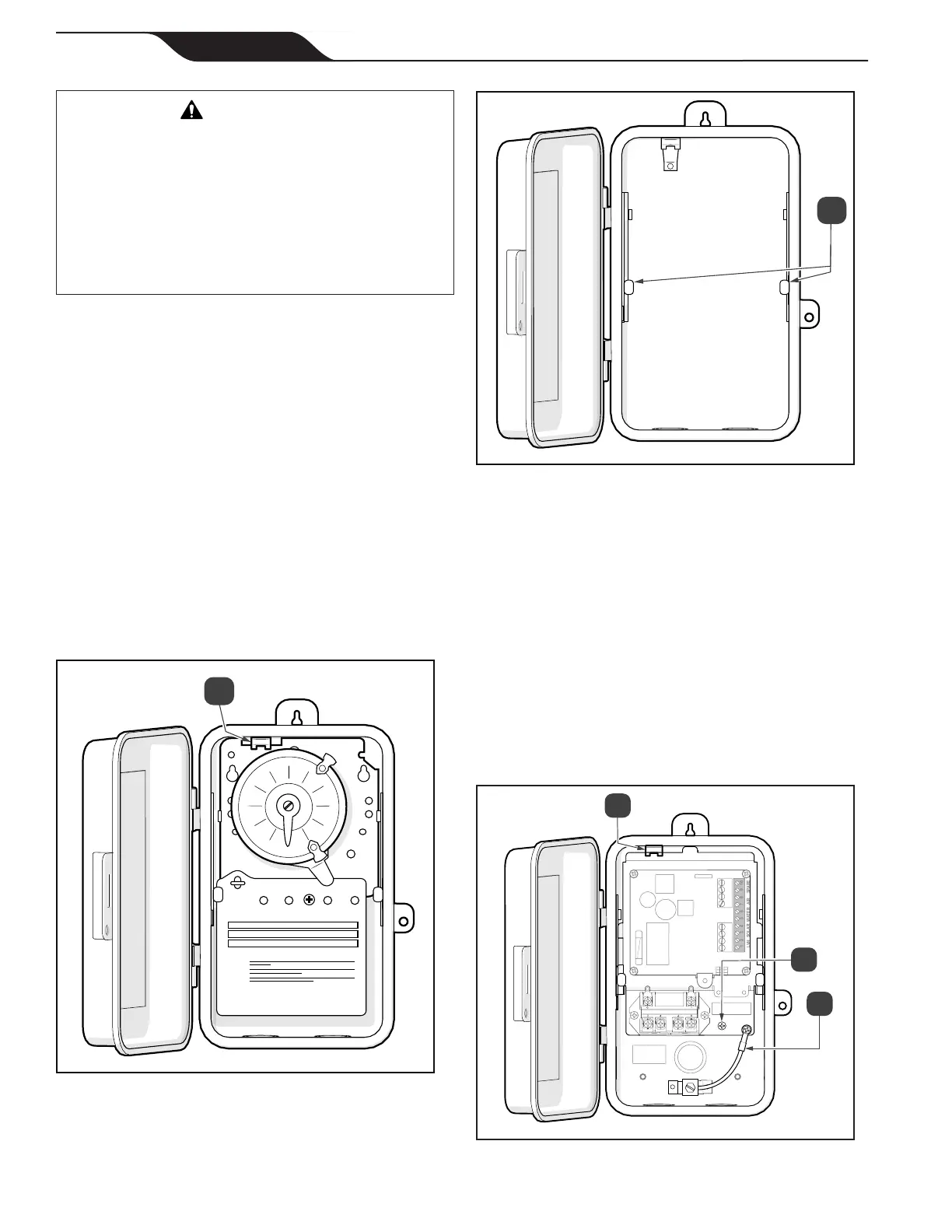

Figura 9. Quite el reloj de la unidad Intermatic
®
4. Haga descender el chasis de AquaLink TCX en
la caja Intermatic
®
vacía y deslice debajo de las
orejetas de retención; consulte la Figura 10 (a)
a
Figura 10. Ubicación de las orejetas de retención de
Intermatic
®
5. Empuje el chasis de AquaLink TCX hasta que
se trabe en su lugar debajo de la lengüeta de
montaje; consulte la Figura 11 (a)
6. Conecte el cable de conexión a tierra al tornillo
verde ubicado en el mecanismo de AquaLink
TCX; consulte la Figura 11 (b).
7. Instale el terminal de conexión a tierra si no hay
uno todavía. (Consulte la Sección 4.3).
8. Si no hay gancho de resorte, je el chasis de
TCX con un tornillo de sujeción; consulte la
Figura 11 (c).
b
a
c
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
Figura 11. Montaje y conexión a tierra del chasis de
TCX
