Página 45
ESPAÑOL
Centro de energía Jandy
®
AquaLink
®
TCX™
|
Manual de instalación y operación
4.1.1 Cableado de bajo voltaje
NOTA: Separe de manera permanente el cableado de alto y
bajo voltaje mediante tuberías corrugadas.
1. Conecte los cables de comunicación RS-485 de
bajo voltaje.
2. Ubique los dos cables de energía de entrada que
provienen del disyuntor; consulte la Figura 12 (a).
3. Conecte una entrada de ‘línea’ en el terminal 1 y la
otra en el terminal 3; consulte la Figura 12 (b).
4. Si hay JVA presente, tienda el conector JVA a
través de la esquina inferior derecha de la placa,
a través del troquelado lateral y el acople de
alivio de tensión.
5. Conecte el cable JVA; consulte la Figura 12 (c).
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
a
b
1 2 3 41 2 3 4
c
Figura 12. Versión para piscina únicamente;
conexión de entradas de línea y cable JVA
6. Instale cables de bajo voltaje. Instale los cables
para las conexiones del sensor de temperatura a
través del troquelado lateral; consulte la Figura
13 (a).
7. Conecte los cables en el orden que se indica en la
placa.
8. Conecte el equipo (iluminación/sal/bomba). Mida
la distancia entre el equipo y el cerramiento.
9. Corte un segmento de conducto eléctrico de 1/2ʺ
igual a esta distancia.
10. Tienda los cables desde el equipo a través del
conducto hasta el cerramiento de AquaLink TCX.
11. Presione el conducto en el adaptador del
terminal.
12. Conecte el cable de conexión a tierra al tornillo
verde ubicado en el chasis de AquaLink TCX. El
cable de conexión a tierra será verde/amarillo.
13. Ubique los dos cables de entrada que provienen
del equipo.
14. Conecte una entrada de “carga” en el terminal 2 y
la otra en el terminal 4; consulte la Figura 13 (b).
15. Verique todos los puntos de conexión y el
cableado para determinar que las conexiones
sean seguras.
a
1
2
3
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
4
b

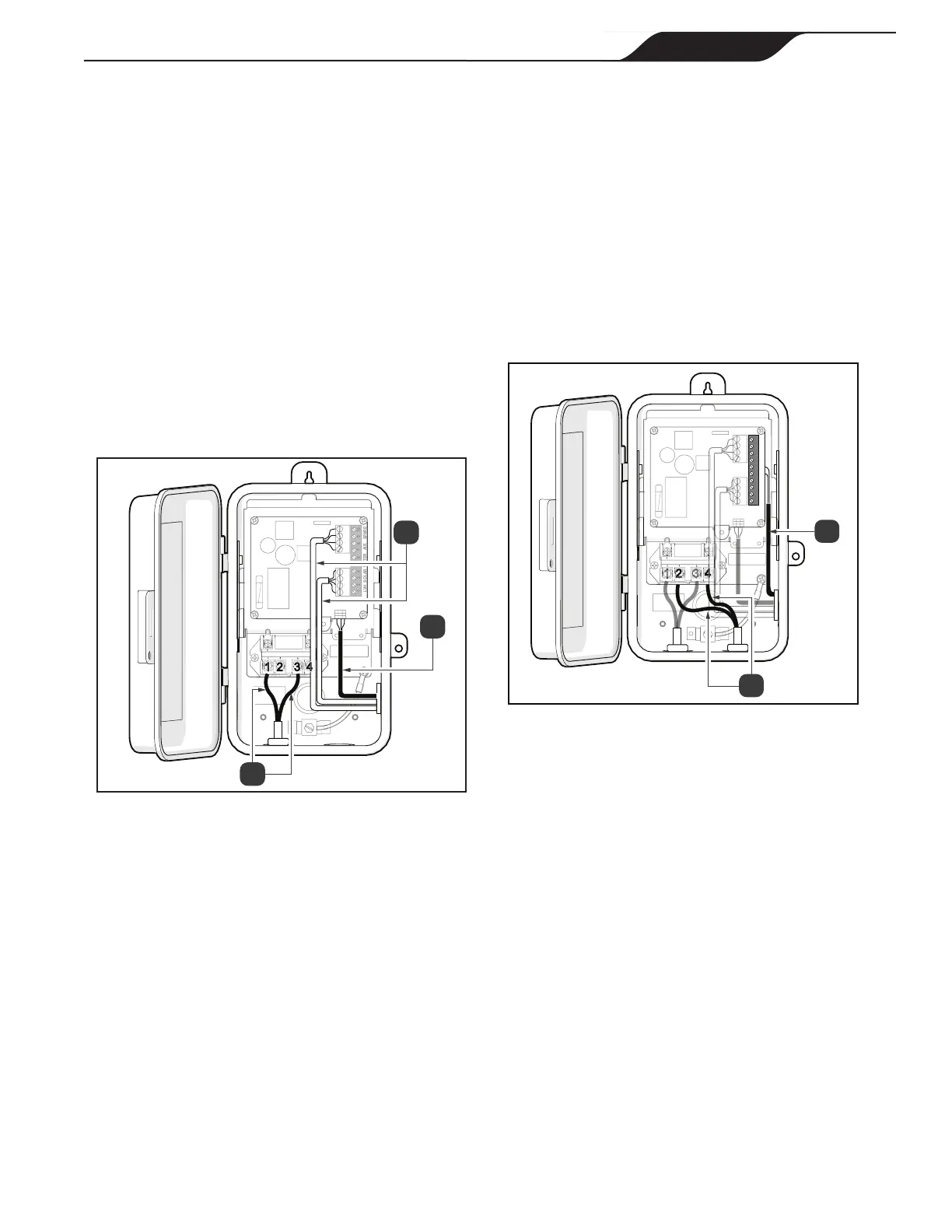

Figura 13. Conecte los cables de entrada de carga
16. Si la mitad inferior del panel muerto debe
quitarse, use pinzas diagonales para cortar las dos
lengüetas posteriores; consulte la Figura 14 (a).
17. Corte la etiqueta del panel muerto a través de la
abertura del panel muerto; consulte la Figura 14
(b).
18. Mueva la parte inferior del panel muerto hacia
adelante y hacia atrás hasta que las lengüetas se
rompan; consulte la Figura 14 (c).
