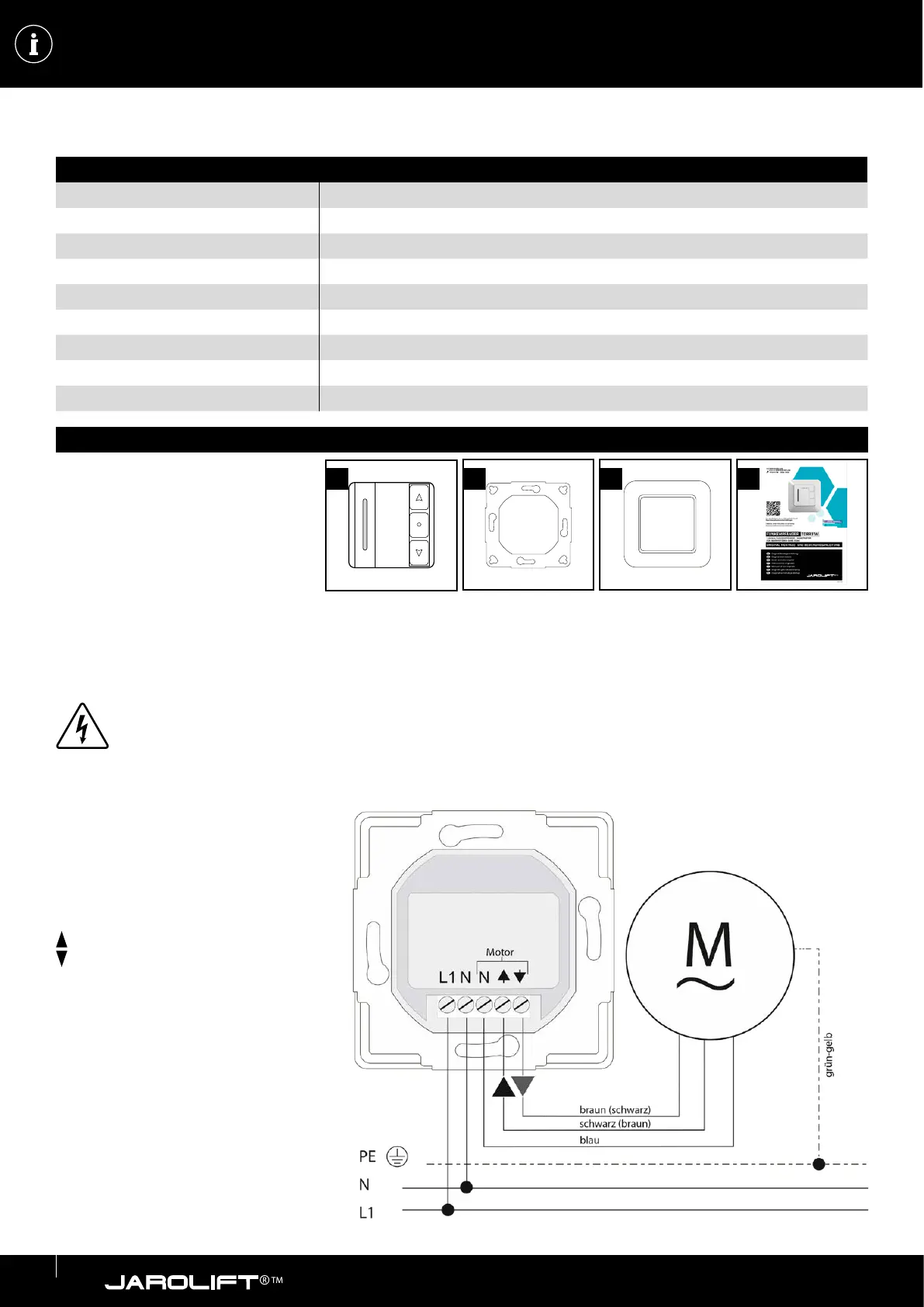

DONNÉES TECHNIQUES / CONTENU DE LA LIVRAISON / RACCORDEMENT ÉLECTRIQUE
Caractéristiques techniques & contenu de la livraison
raccordement électrique
Lieferumfang
Après avoir déballé l'appareil, com-
parez le contenu de l'emballage avec
les informations relatives à la livraison
gurant dans ce manuel :
1. Récepteur radio TDRR01W
(bloc d'alimentation / module
récepteur)
2. Cadre de support
3. Cadre extérieur
4.Mode d'emploi
1 2 3 4
Tous les travaux sur les installations électriques présentent un danger de mort par électrocution !
• Le raccordement au réseau du récepteur radio et tous les travaux sur les installations électriques ne doivent
être eectués que par un électricien agréé, conformément aux schémas de raccordement gurant dans le
présent manuel.
• Eectuez tous les travaux de montage et de raccordement hors tension.
Raccordement au réseau
(L1) Phase
N Conducteur neutre
Raccordement du moteur
N Conducteur neutre blau
Haut (bas) marron (noir)*
À partir de (AUF） noir (marron)*
PE Conducteur de protection vert-jaune
* en fonction de la position de montage du
moteur
Données techniques
Alimentation en tension 230 V AC
Puissance de commutation (max�) < 400 W
Fréquence radio 433,05-433,92 MHz
Consommation en veille ≤ 1 W
Indice de protection IP 20
Plage de température admissible 0°C b is + 50 °C
Durée d'enclenchement sortie relais ca. 240 Sek.
Canaux radio 1 Kanal
Compatibilité Jarolift TDRC Émetteur manuel et mural
