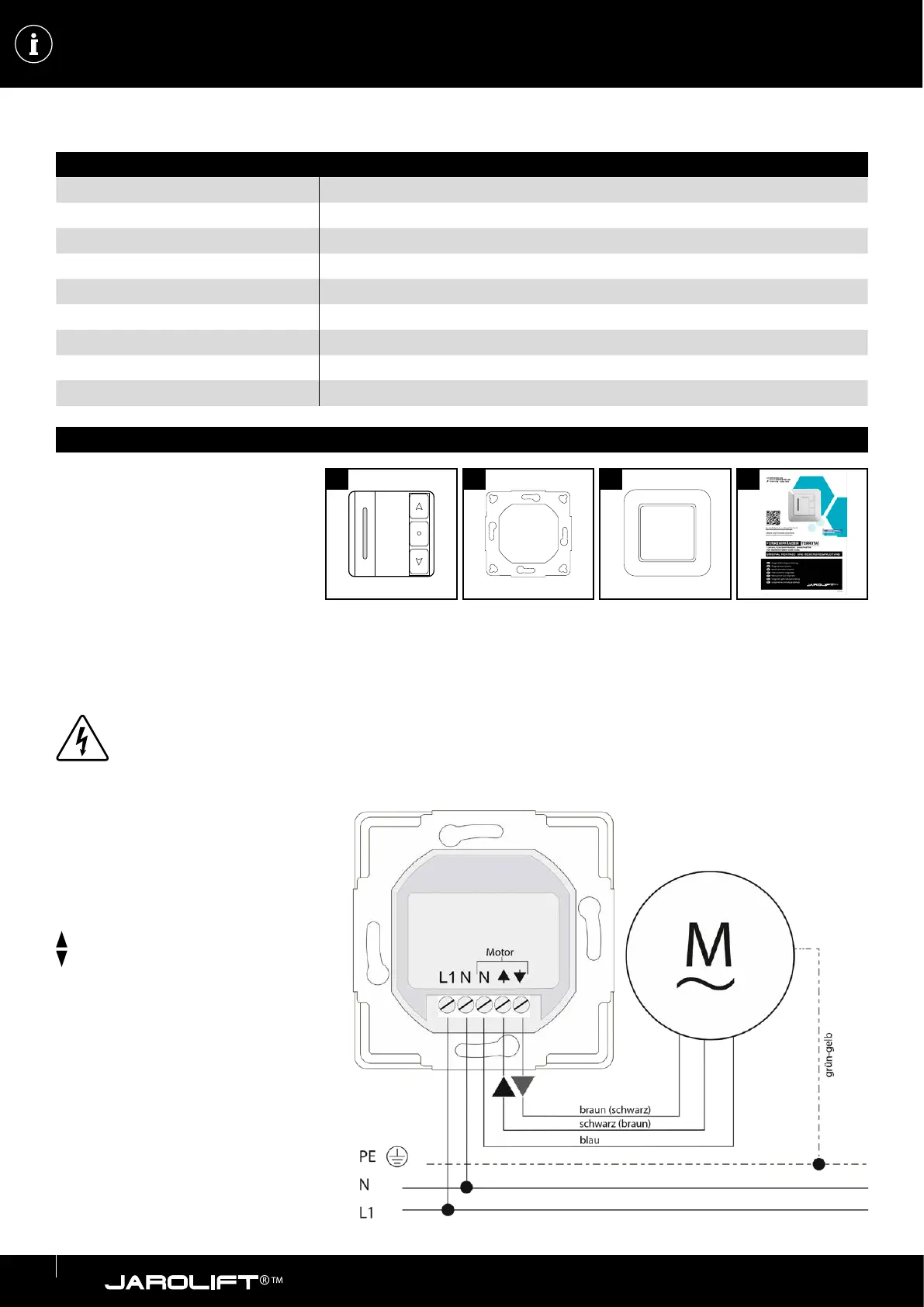

TECHNISCHE DATEN / LIEFERUMFANG / ELEKTRISCHER ANSCHLUSS
Technische Daten & Lieferumfang
elektrischer anschluss
Technische Daten
Spannungsversorgung 230 V AC
Schaltleistung (max�) < 400 W
Funkfrequenz 433,05-433,92 MHz
Standby-Verbrauch ≤ 1 W
Schutzart IP 20
Zulässiger Temperaturbereich 0°C b is + 50 °C
Einschaltdauer Relaiausgang ca. 240 Sek.
Funkkanäle 1 Kanal
Kompatibilität Jarolift TDRC Hand- und Wandsender
Lieferumfang
Vergleichen Sie nach dem Auspacken
den Packungsinhalt mit den Angaben
zum Lieferumfang in dieser Anleitung:
1. Funkempfänger TDRR01W
(Netzteil / Empfängermodul)
2. Tragrahmen
3. Außenrahmen
4.Bedienungsanleitung
1 2 3 4
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag!
• Der Netzanschluss des Funkempfängers und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine
zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen.
• Führen Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus.
Anschluss Netz
(L1) Phase
N Neutralleiter
Anschluss Motor
N Neutralleiter blau
Auf (Ab) braun (schwarz)*
Ab (AUF schwarz (braun)*
PE Schutzleiter grün-gelb
* abhängig von der Einbaulage des Motors
