MONTAGE
montage van de radio-ontvanger
Neem het aansluitschema op pagina 6 in acht.
functieoverzicht
• De netaansluiting van de radiograsche ontvanger en alle werkzaamheden aan elektrische installaties mogen uitsluitend
door een erkend elektricien worden uitgevoerd volgens de aansluitschema's in deze handleiding. door een erkende elektri-
cien, overeenkomstig de aansluitschema's in deze handleiding.
• Voer alle installatie- en aansluitingswerkzaamheden in spanningsloze toestand uit.

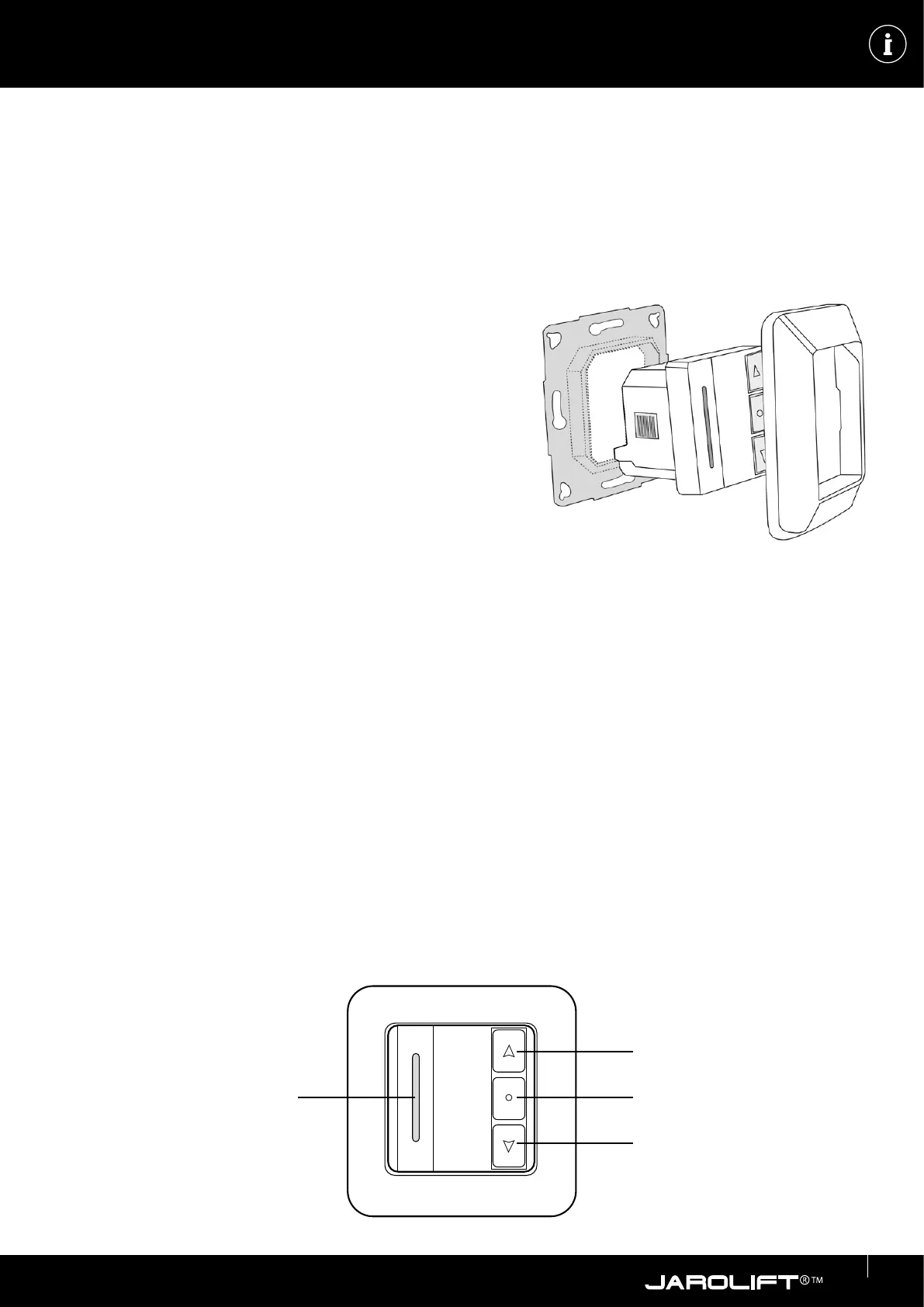

1. Duw de voedingseenheid uit het binnenste steunframe en het bui-
tenste frame. Om dit te doen, houdt u het buitenframe stevig aan de
zijkant vast en van achteren tegen de voedingseenheid drukken.
2. Bevestig eerst het steunframe in een geschikte inbouwdoos. inbouw-
doos.
3. Installeer de aansluitingen volgens het bedradingsschema in deze
handleiding. instructies.
Zorg er bij het aansluiten voor dat de voedingseenheid al op het
buitenframe staat voordat u deze aansluit. moet zijn!
4. Druk na het aansluiten de ontvangermodule (voedingseenheid), inclu-
sief het buitenframe, in de eerder geïnstalleerde steunframe.
Met de TDRR01W radio-ontvangerknop maakt u in een handomdraai van een eenvoudige buismotor een handige radiomotor.
De motor kan dan op afstand worden bediend via alle beschikbare Jarolift TDR-radiozenders.
Bovendien biedt de radiodrukknop een lokale bedieningsmogelijkheid via de drie grote fronttoetsen (UP/STOP/DOWN).
Het rode LED-controlelampje aan de voorkant van het toestel signaleert de volgende toestanden:
• brandt permanent: (het toestel is klaar voor gebruik)
• (permanente verlichting = oriëntatiehulp b.v. in het donker)
• itsen: (een verhuisopdracht wordt verwerkt)
• niet oplicht: (toestel staat in leermodus)
Let op!
Wanneer het eindpunt van de buismotor is bereikt, blijft de LED nog ongeveer 4 min. knipperen omdat de ontvanger zich nog
in de zelfbehoudmodus bevindt. Daarna schakelt de ontvanger automatisch terug naar de bedrijfsklare modus.
LED-Controlelamp
Up
Stop
Down
