WERSJA POLSKA

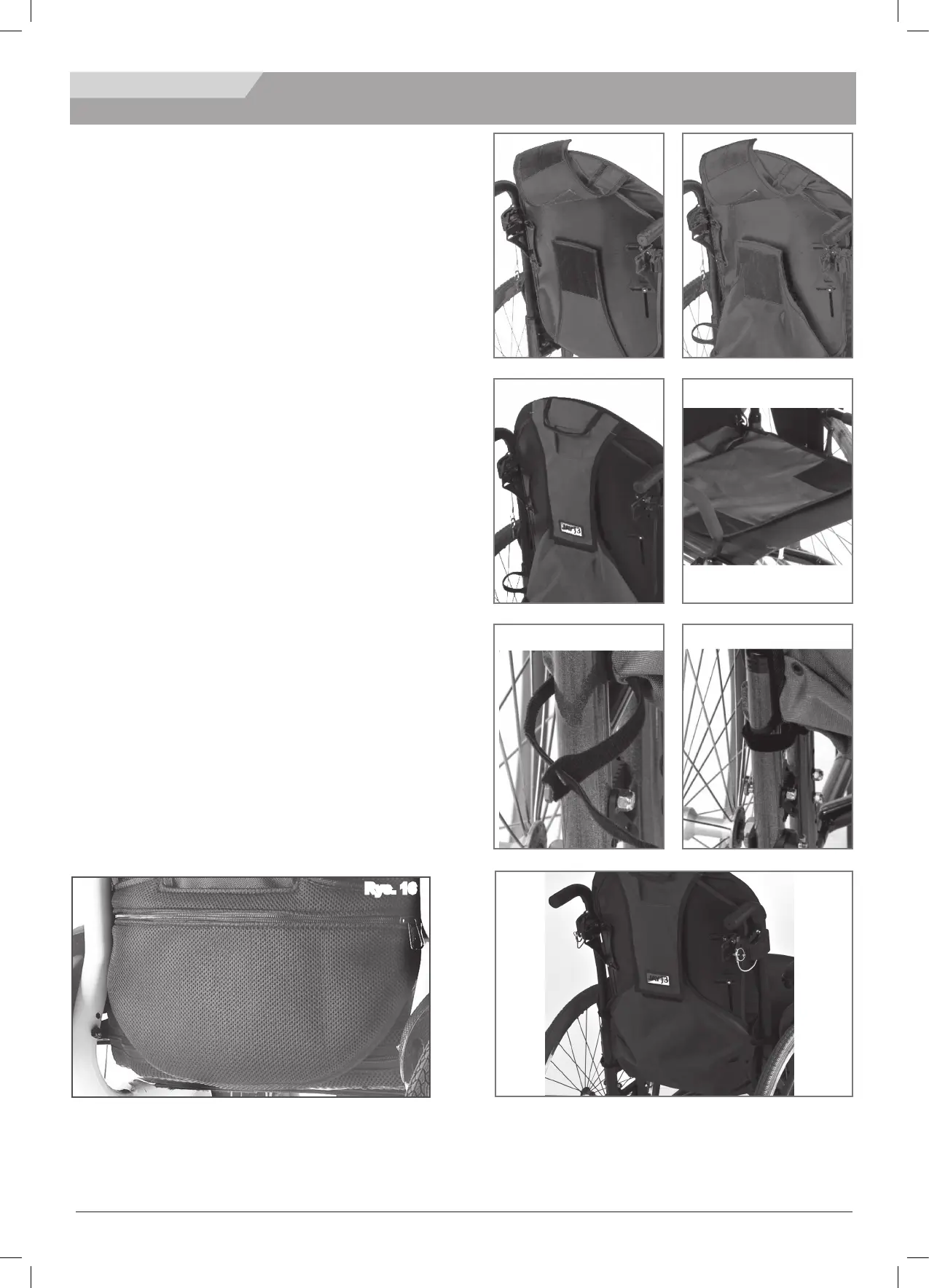

MONTAŻ KLAPY ZASŁANIAJĄCEJ
1. Podnieś górną klapę pokrowca oparcia J3 (Rys. 17)
2. Przy użyciu rzepu przyczep klapę zasłaniającą do
tylnej części pokrowca oparcia J3 (Rys. 17). Ponownie
zapnij górną klapę pokrowca, aby klapa zasłaniająca
znajdowała się pomiędzy dolną i górną klapą pokrowca
(Rys. 18).
3. Zdejmij poduszkę siedziska z wózka, a następnie
umieść „ogon” klapy zasłaniającej pomiędzy podstawą
siedziska, a poduszką (Rys. 20).
4. Dopasuj położenie klapy zasłaniającej poprzez
wsunięcie „ogona” klapy pod poduszkę siedziska lub
wysunięcie go. Można też podnieść lub opuścić górną
część klapy zasłaniającej znajdującą się na oparciu.
5. Przełóż paski z rzepami przez odpowiednie przelotki
w klapie zasłaniającej, a następnie owiń je wokół ramy
wózka i przełóż końcówkę rzepu przez przelotkę na
końcu (Rys. 21). Zaciśnij i zapnij odstające elementy,
aby zakryć otwory w klapie zasłaniającej (Rys. 22).
Opcjonalna tylna torba
UWAGA: Do klapy zasłaniającej można także
przymocować opcjonalną tylną torbę (Rys. 16).
Rys. 17 Rys. 18
Rys. 19 Rys. 20
Rys. 21 Rys. 22
Rys. 23
Zamontowana klapa zasłaniająca oparcia J3
MONTAŻ KLAPY ZASŁANIAJĄCEJ
Rys. 16
