DEMONTAŻ I WYMIANA
Demontaż
Po montażu i regulacji, w razie konieczności oparcie można
łatwo zdemontować z wózka. W celu wymontowania należy
przesunąć wszystkie dźwignie zwalniające do przodu.
Skutkuje to odblokowaniem (Rys. 27). Po umieszczeniu obu
dźwigni w położeniu przednim wystarczy podnieść oparcie
(Rys. 28) za pomocą uchwytu znajdującego się w górnej
części oparcia.
Prawidłowe ponowne zamontowanie po demontażu
Aby ponownie zamontować oparcie w gniazdach osprzętu,
należy wyrównać sworznie z gniazdami i wepchnąć je na
miejsce. (Rys. 29). Prawidłowo włożone kołki zatrzasną się w
położeniu zablokowania.
OSTRZEŻENIE
W razie braku pewności, czy słychać było kliknięcie
blokujące, pociągnąć oparcie za pomocą uchwytu
celem upewnienia się, że zostało bezpiecznie
zablokowane.
Kołki blokujące (Rys. 30)
Oparcie J3 dostarczane jest z dwoma kołkami blokującymi,
które, gdy są zabezpieczone, zapobiegają zwolnieniu oparcia
z wózka. Aby zablokować, należy włożyć kołki (A) do gniazd
montażowych (B). Po wyjęciu kołków możliwy jest szybki
demontaż.

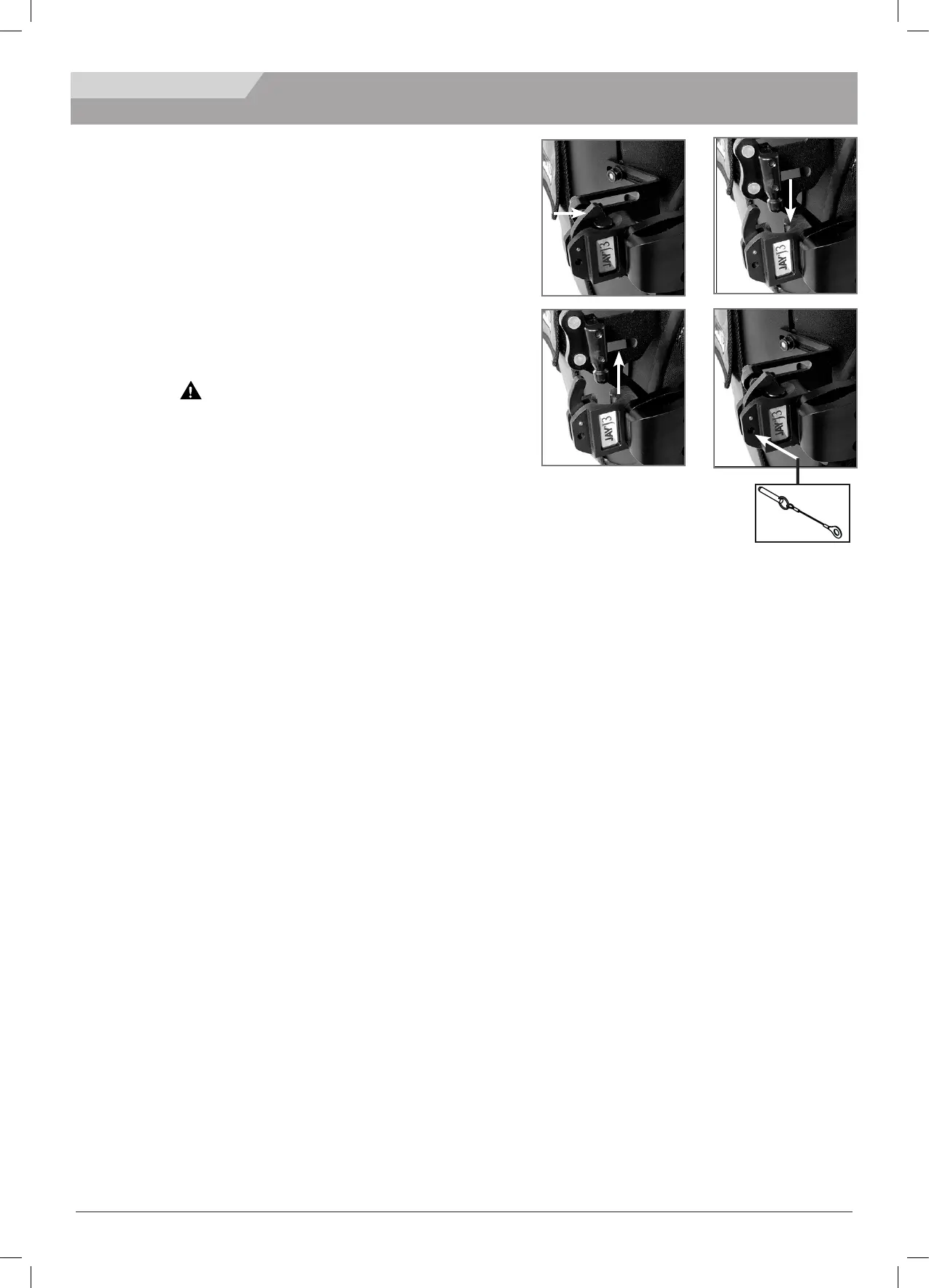

Rys. 28
Rys. 27
Rys. 29
Rys. 30
A
B
