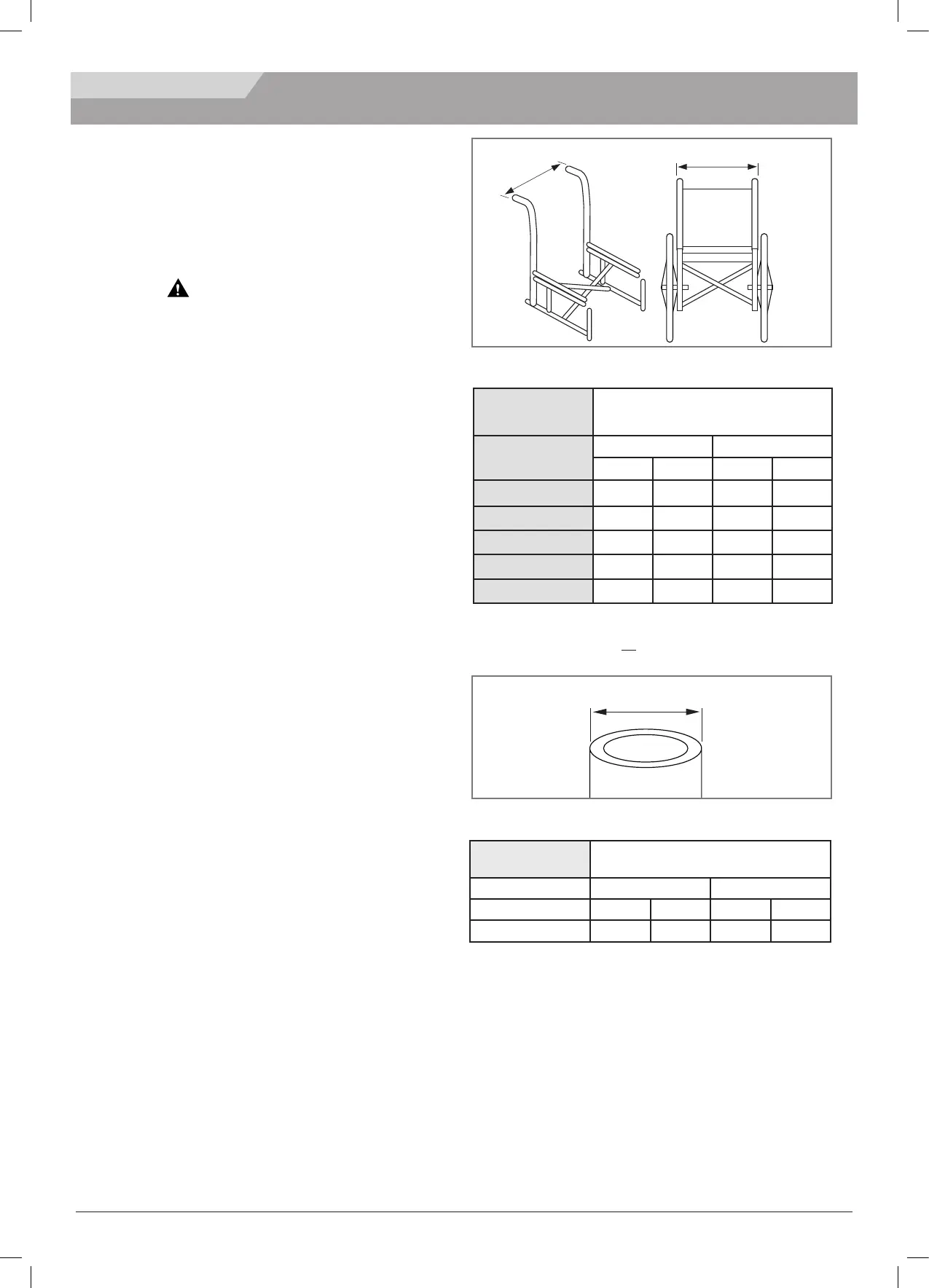

Jay J3 - Page 28

J3 Rugleuning 106109
EU=Rev.4.0
28
NEDERLANDS
COMPTABILITEIT
Rolstoeltypes
De J3 Rugleuning is zodanig ontworpen dat hij gebruikt kan
worden op de meeste rolstoelen, echter met uitzondering
van de volgende soorten:
Rolstoelen met een verstelbaar hoekbereik, achteruit
kantelen of kantelen, waarbij de rughoek groter is dan 60
graden vanuit de verticale lijn.
WAARSCHUWING
Wanneer de rug met deze types rolstoel wordt
gebruikt, raakt de rugleuning in incidentele gevallen
los van de rolstoel. Dit kan leiden tot een val en
mogelijk tot ernstig letsel.
Afmetingen van de rolstoel
De J3 Rugleuning is ontworpen om de bekleding van
de rolstoel te vervangen. Bepaal voor installatie of de
betreffende rolstoel overeenstemmende rugbuizen heeft
door de afmeting tussen de rugbuizen te meten (zie Fig.
1). Controleer vervolgens aan de hand van tabel 1 of de
rugsteun op uw rolstoel past.
Controleer vervolgens of de diameter van de rugbuizen
past. Het J3 rugsteun materiaal kan worden gemonteerd op
rolstoelbuizen van 1,9 cm tot 2,85 cm. Meet de diameter van
de buizen van uw rugsteun (Fig. 2) en controleer in tabel 2
of de rugbuizen overeenstemmen.
Indien u niet kunt vaststellen of de rugbuizen qua diameter
overeenstemmen, neem dan contact op met uw erkende
Sunrise Medical dealer of met de klantenservice van Sunrise
Medical.
Fig. 2
B
A
A
Fig. 1
Tabel 1
* Rugbreedte wordt vermeldt in het nummer van uw rugplaat.
Bijvoorbeeld: J3SCMTS36 is een rugsteun van 36 cm.
Tabel 2
J3 Rugbreedte*
(alle omtrekken)
Breedte van rugbuizen van buitenzijde
tot buitenzijde van de buizen (Fig. 1-A)
Minimale breedte Maximale breedte
inch cm inch cm
12” 31 cm
11,7 29,7 14,3 36,3
14” 36 cm
13,7 34,9 16,3 41,3
16” 41 cm
15,7 40,0 18,3 46,4
18” 46 cm
17,7 45,1 20,3 51,6
20” 51 cm
19,7 50,1 22,3 56,5
BEVESTIGEN VAN DE RUGLEUNING AAN DE STOEL
J3 Rugbreedte
(alle omtrekken)
Diameter stang (Fig. 2-B)
Minimale breedte Maximale breedte
inch cm inch cm
14-20” (36-51cm) 3/4 1,9 1-1/8 2,85
