Jay J3 - Page 48

Encosto J3 106109
EU=Rev.4.0
48
PORTUGUÊS
DETERMINAR A COMPATIBILIDADE
Tipos de cadeiras de rodas
O Encosto J3 foi desenvolvido para ser compatível com a
maioria das cadeiras de rodas, excepto:
Cadeiras de rodas com ângulos, reclinação ou inclinação
ajustável, cujo ajuste do ângulo do encosto seja superior a
60 graus a partir da vertical.
AVISO
A utilização do encosto nestes tipos de cadeiras
de rodas pode fazer com que o encosto se solte
acidentalmente da cadeira de rodas, causando uma
queda e ferimentos potencialmente graves.

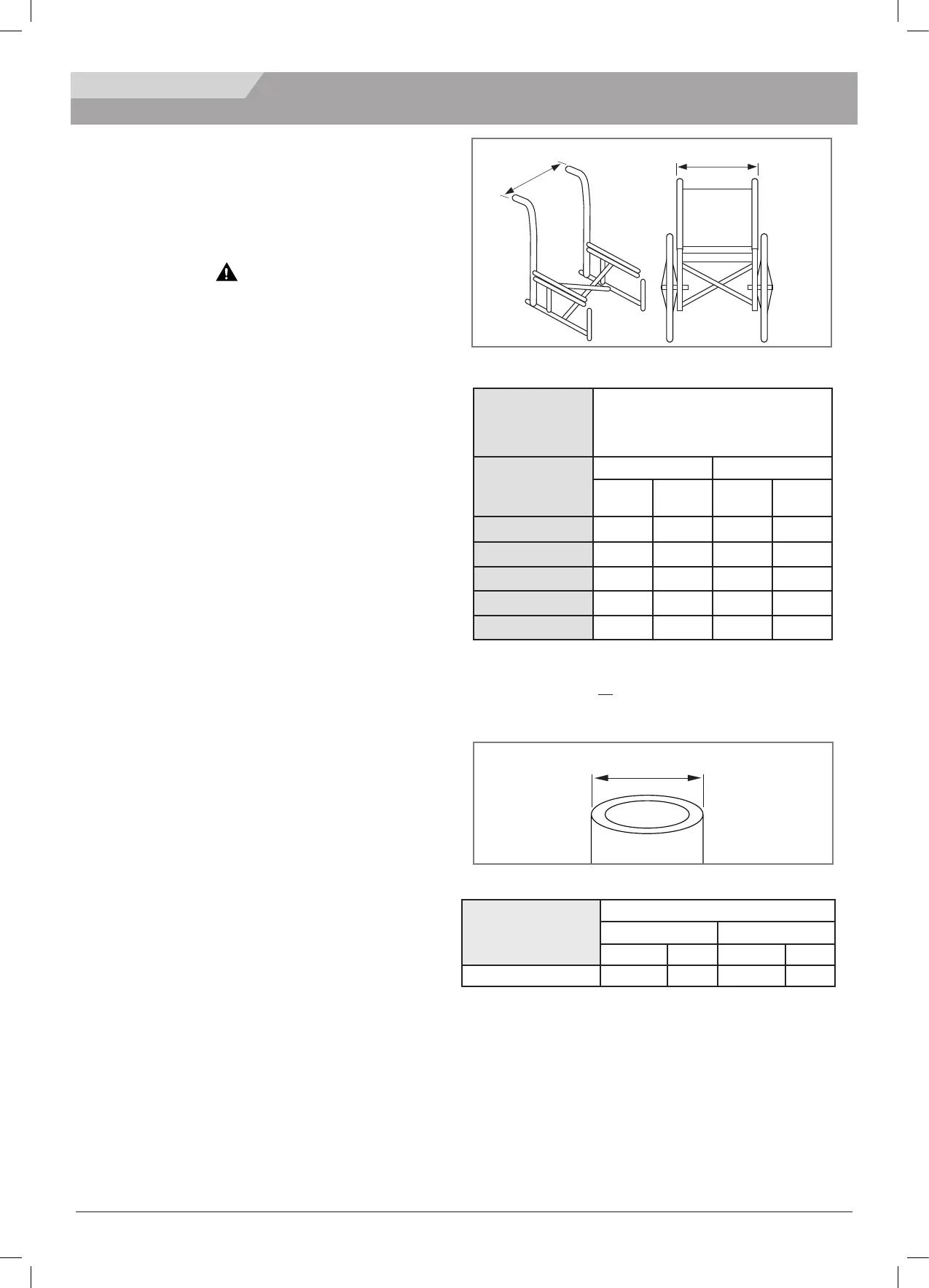

Dimensões da Cadeira de Rodas
O Encosto J3 foi concebido para substituir a tela de encosto
de tecido da cadeira de rodas. Antes da instalação,
determine se a cadeira de rodas usada possui barras
traseiras compatíveis, medindo a largura das barras
traseiras como na Figura 1. Usando a medição, consulte a
Tabela 1 para determinar se a traseira encaixa na cadeira.
De seguida, confirme se as barras traseiras têm diâmetro
compatível. O hardware de encosto J3 pode ser montado
em cadeiras de rodas com barras traseiras cujas dimensões
sejam entre 1,9 cm a 2,85 cm. Meça o diâmetro das barras
traseiras (Fig. 2) e consulte a Tabela 2 para se certificar que
as barras são compatíveis.
Se não conseguir determinar se as barras traseiras são
compatíveis contacte o seu fornecedor autorizado pela
Sunrise Medical ou o serviço de assistência Sunrise
Medical.
Fig. 2
B
A
A
Fig. 1
Tabela 1
* A Largura Traseira é identificada no número da peça do
encosto.
Exemplo: J3SCMTS36 é um encosto com 36 cm.
Tabela 2
Largura Encosto
J3*
(todos os contor-
nos)
Largura das barras traseiras do exteri-
or ao exterior dos tubos (Fig. 1-A)
Largura mínima Largura máxima
polega-
da
cm polega-
da
cm
12” 31 cm
11,7 29,7 14,3 36,3
14” 36 cm
13,7 34,9 16,3 41,3
16” 41 cm
15,7 40,0 18,3 46,4
18” 46 cm
17,7 45,1 20,3 51,6
20” 51 cm
19,7 50,1 22,3 56,5
INSTALAR O ENCOSTO NA CADEIRA
Largura Encosto J3
(todos os contornos)
Diâmetro da barra (Fig. 2-B)
Largura mínima Largura máxima
polegada cm polegada cm
14-20” (36-51cm) 3/4 1.9 1-1/8 2.85
