Jay J3 - Page 68

Schienale J3 106109
EU=Rev.4.0
68
ITALIANO
COMPATIBILITÀ CON LA CARROZZINA
Tipi di carrozzina
Lo Schienale J3 è stato progettato per essere utilizzato con
la maggior parte delle carrozzine con l'eccezione di:
Carrozzine con schienale regolabile in angolazione,
reclinabili o basculanti che raggiungano un’angolazione
maggiore di 60 gradi rispetto all'asse verticale.
AVVERTENZA
L’uso dello schienale con questi tipi di carrozzina
può provocare il distacco accidentale dello
schienale, con conseguente caduta e rischio di
gravi lesioni.

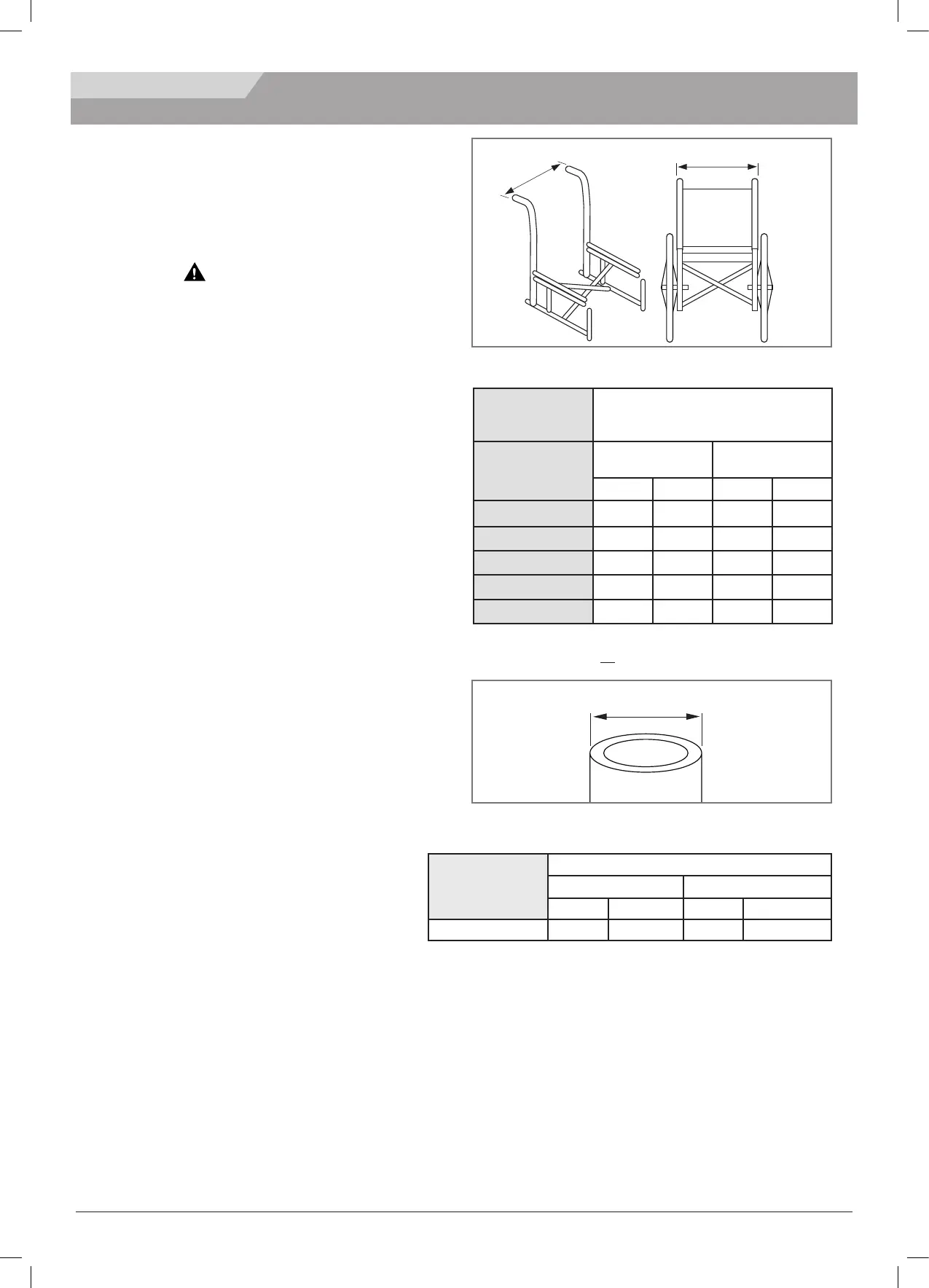

Dimensioni della carrozzina
Lo Schienale J3 è progettato per sostituire il telo schienale
della carrozzina. Prima del montaggio controllare che i
montanti dello schienale siano compatibili. A questo scopo
misurare la distanza tra i montanti come illustrato nella
figura 1, quindi consultare la tabella 1 per determinare se è
possibile usare lo schienale con la carrozzina.
Quindi controllare che i montanti siano di diametro
compatibile. I supporti dello Schienale J3 possono essere
fissati su montanti con diametro tra 1,9 cm e 2,85 cm.
Misurare il diametro dei montanti (Fig. 2), quindi consultare
la tabella 2 per determinare se i montanti sono compatibili.
In caso di difficoltà nel determinare la compatibilità dei
montanti
dello schienale rivolgetevi ad un rivenditore autorizzato
oppure al servizio clienti di Sunrise Medical.
Fig. 2
B
A
A
Fig. 1
Tabella 1
* La larghezza dello schienale è indicata nel codice stesso.
Esempio: J3SCMTS36 è uno schienale di 36 cm.
Tabella 2
Larghezza dello
Schienale J3*
(tutte le curvature)
Distanza tra i montanti, da parte
esterna a parte esterna del montante
(Fig. 1-A)
Larghezza minima Larghezza mas-
sima
" cm " cm
12” 31 cm
11,7 29,7 14,3 36,3
14” 36 cm
13,7 34,9 16,3 41,3
16” 41 cm
15,7 40,0 18,3 46,4
18” 46 cm
17,7 45,1 20,3 51,6
20” 51 cm
19,7 50,1 22,3 56,5
MONTAGGIO DELLO SCHIENALE SULLA CARROZZINA
Larghezza dello
Schienale J3
(tutte le curvature)
Diametro dei montanti (Fig. 2-B)
Larghezza minima Larghezza massima
“ cm “ cm
14-20” (36-51cm) 3/4 1.9 1-1/8 2.85
