NORSK
MONTERE FESTEBRAKETTENE
Les igjennom følgende instruksjoner før du monterer ryggen.
Når du skal montere J3-ryggen, er det best at brukeren ikke sitter i
rullestolen. Når ryggen er montert og det er nødvendig å finjustere
den, kan brukeren sette seg tilbake i rullestolen.
Nødvendig verktøy (leveres med J3-ryggen)*
• 4 mm sekskantnøkkel
• 10 mm skiftenøkkel
MERK:Når det er oppgitt et dreiemoment, anbefaler vi at du
bruker en dreiemomentmåler (leveres ikke med J3-ryggen)
for å kontrollere at riktig dreiemoment er oppnådd.

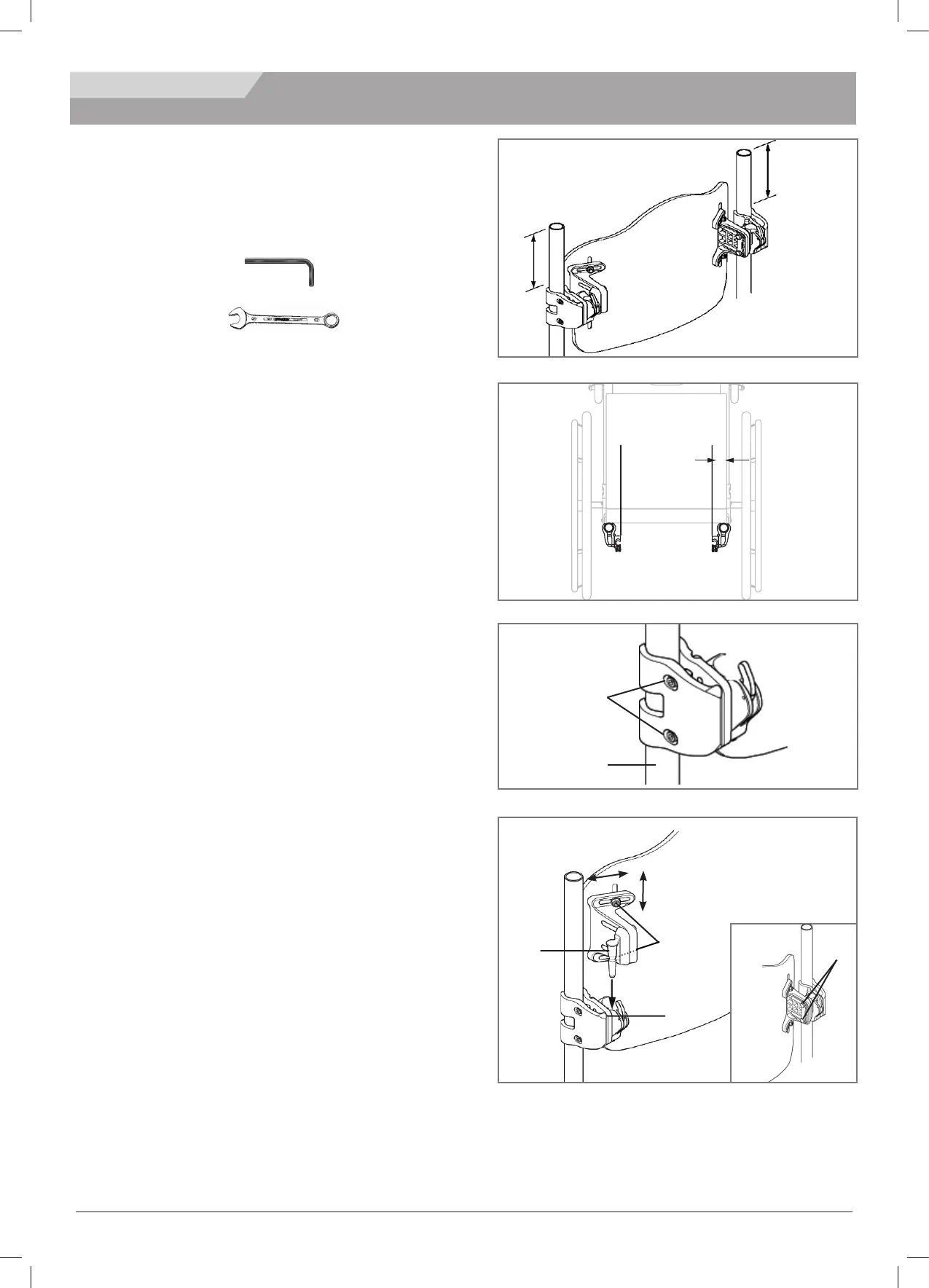

Montering av festebrakettene (Fig. 3, 4, 5)
Gjelder alle festebraketter (kompakt, kraftig kompakt og gammel
brakett).
1. Demonter den nåværende ryggen på rullestolen i
henhold til produsentens spesifikasjoner.
2. Avgjør (visuelt) i hvilken høyde du ønsker å montere
festebrakettene på rullestolens ryggrør. Festene skal
monteres like høyt på hvert ryggrør (Fig. 3) og parallelt
med seterammen (Fig. 4). Det er generelt bedre å montere
festene høyere opp på ryggrørene, fordi det er enklere å
justere høyden ved å skyve ryggen nedover.
3. Fest brakettene. (Fig. 5)
a. skru opp klemmeskruene (A) med den medfølgende 4
mm sekskantnøkkelen. OPMERKING– På rør med stor
diameter, kan det være nødvendig å ta klemmeskruene
helt av.
b. Fest og juster brakettene på rullestolens ryggrør (B).
c. Stram klemmeskruene (A) for hånd. OPMERKING - Det
kan være nødvendig å justere brakettene sideveis for best
mulig tilpassing.
Feste og rette opp J3-ryggskallet (Fig. 6)
a. Løsne mutrene på braketten (C) og monteringspinnen (F)
ved bruk av den 10 mm skiftenøkkelen, til festebrakettene
kan beveges lett i alle retninger.
b. Fest J3-ryggen til festebrakettene ved å sette høyre og
venstre monteringspinne (D) i høyre og venstre brakett
(E).
c. Sett ryggen i beste stilling i forhold til både rullestolen og
brukeren.
d. Stram mutrene på innsiden av monteringspinnen (F) for
hånd.
MERK– Det kan være nødvendig å justere ryggens dybde
og vinkel ytterligere, slik at den passer brukeren best
mulig.
e. Stram brakettmutrene for hånd (C). MERK - Det kan være
nødvendig å justere høyden på ryggen ytterligere for å
sikre optimal tilpasning for brukeren.
f. Kontroller at ryggen kan demonteres ved å skyve
utløserspakene forover før du trekker ryggen ut av stolen.
(Se avsnittet om montering og demontering for ytterligere
informasjon). Festebrakettene er riktig montert når ryggen
lett kan tas av og på stolen.
g. Hvis festebrakettene ikke er riktig montert, må de justeres
til de sitter som de skal.
h. Når festene er riktig justert, strammer du til
klemmeskruene på braketten. Det anbefalte
dreiemomentet er 8,5 - 9,3 Nm.
Fig. 3
Fig. 4
parallell
Fig. 5
A
B
C
høyde
bredde
E
D
Fig. 6
F
MONTERING
