BEDIENUNGSANLEITUNG DEUTSCH
JB SYSTEMS® 27/42 AX / VX - AMPLIFIERS
Ergebniss wäre sehr schwacher Sound ohne tiefe Frequenzen! Es gibt 3
verschiedene Möglichkeiten die Lautsprecher mit den Schraubklemmen zu verbinden:

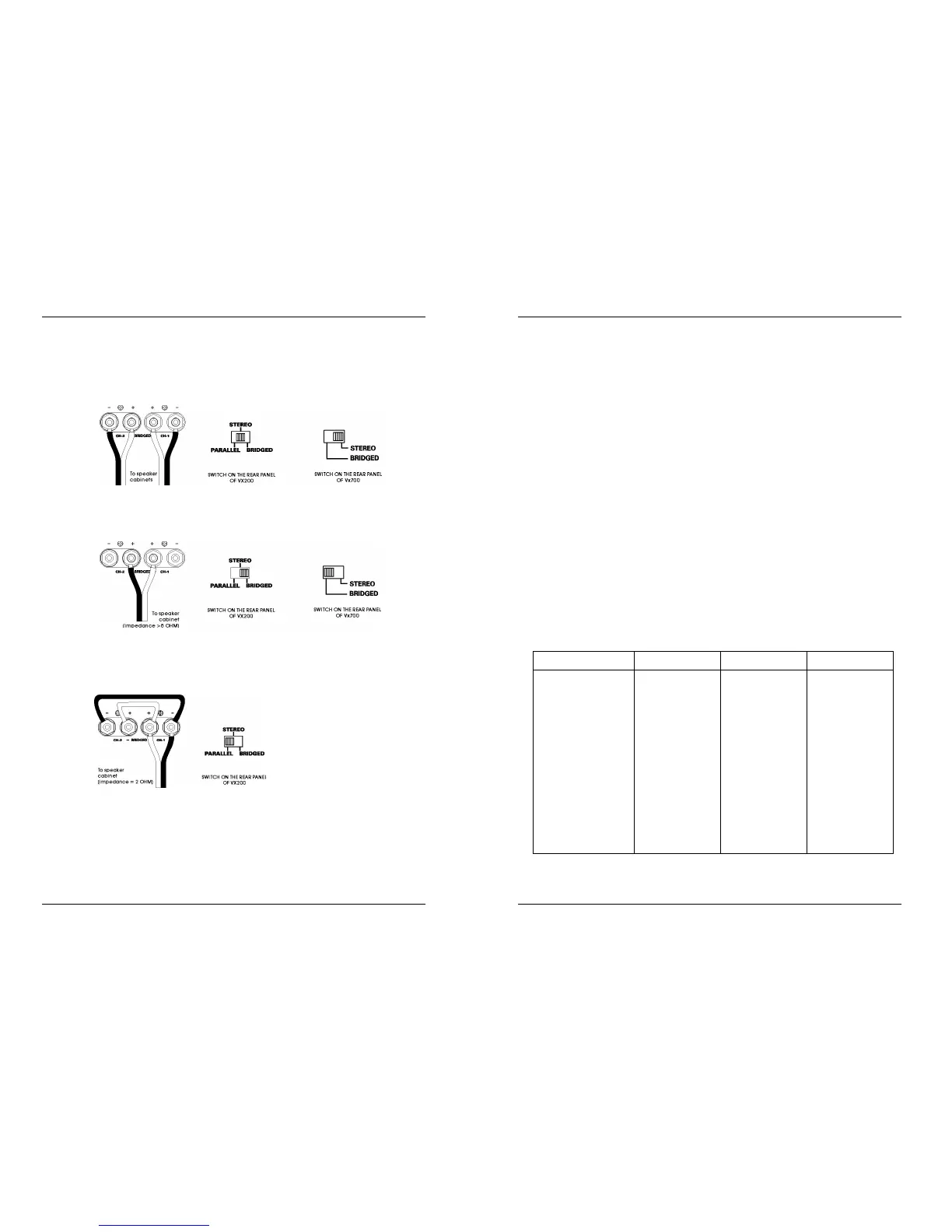

• STEREO MODUS(meistens üblich): Verbinden Sie die Lautsprecher Kabel so
wie sie es bei der Zeichnung unten sehen. Überzeugen sie sich dass sie das rote
und schwarze Kabel nicht vertauschen. Vergewissern Sie sich das auf der
Rückseite des Verstärkers auf “Stereo“ geschalten ist. An der AX400 / VX400 ist
dieser Schalter nicht verfügbar.
• BRIDGE MODUS: (nur für VX200 und AX700MK2 / VX700MK2) Verbinden Sie
die Lautsprecher Kabel so wie sie es bei der Zeichnung unten sehen.
Vergewissern Sie sich das auf der Rückseite des Verstärkers auf “Bridge”
geschaltet ist. Sie können auch unter (6) im vorigen Kapitel nachschlagen.
• PARALLEL MODUS: (nur für VX200) Verbinden Sie die Lautsprecher Kabel so
wie sie es an der Zeichnung unten sehen. Vergewissern Sie sich das auf der
Rückseite des Verstärkers auf “Parallel“ geschalten ist. Sie können auch unter
(8) im vorigen Kapitel nachschlagen.
12. GROUND LIFT Schalter: In manchen Fällen kann ein Rauschen auftreten. Schalten
Sie den Ground Lift Schalter in die Position “Lift“ und das Rauschen verschwindet.
13. MODE Schalter: (nicht für AX400 / VX400) Wird verwendet um die Betriebsart
einzustellen. Am meisten üblich ist der “Stereo” Modus. Wenn Sie mehr Leistung
benötigen, können Sie den Verstärker im Bridge oder Parallel Modus verwenden. Für
mehr Information können sie unter Punkt (6), (8) und (11) nachschlagen.
BEDIENUNGSANLEITUNG DEUTSCH
JB SYSTEMS® 28/42 AX / VX - AMPLIFIERS
14. XLR Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und
unsymmetrische Audio Quellen anschlissen (z.B. DJ Mixer):
• Symmetrischer Ausgang: Verwenden Sie gute symmetrische XLR/XLR Audio
Kabel.
z.B: JB Systems 7-0061 (XLR/XLR L=1m) or 7-0063 (XLR/XLR L=5m)
Verkabelung der XLR Verbindung: PIN1: GND PIN2: pos+ PIN3: neg-.
• Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio
Kabel.
Zum Beispiel: JB Systems 2-0445 (XLR/Cinch L=1.5m)
15. KLINKEN BUCHSEN Eingänge: Sie können diese symmetrischen Eingänge an
symmetrische und unsymmetrische Audio Quellen anschlissen (z.B: DJ Mixer):
• Symmetrischer Ausgang: Verwenden Sie gute Qualitäts Klinken/Klinken Audio
Kabel.
Verkabelung der Buchsen Verbindung: Buchse: GND Randbogen: pos+
Ring: neg-.
• Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio
Kabel.
• Zum Beispiel: JB Systems 2-0430 (JACK/Cinch L=1.5m) oder 2-0435 (L=3.0m)
16. STROM Eingang: Verwenden Sie das mitgelieferte Stromkabel um den Verstärker an
das Stromnetz anzuschließen. Diese Verbindung verfügt auch über eine 20mm
Glassicherung. Ersetzen Sie eine kaputte Sicherung immer durch genau die selbe die
in das Gerät gehört. (Sicherungs Daten befinden sich auf der Rückseite des
Verstärkers, nahe am Stromanschluss)
17. EINGANGSEMPFINDLICHKEITS Schalter: (nur VX200) Mit diesem Schalter können
sie das Einganssignal am Verstärker anpassen: 0,77V; 26dB oder 1,4V.
ANGABEN
MODEL VX200 AX400 / VX400
AX700MK2 /
VX700MK2
Power stereo 4 ohm
2x 110Wrms 2x 200Wrms 2x 350Wrms
Power stereo 8 ohm
2x 65Wrms 2x 135Wrms 2x 200Wrms
Power bridge 8 ohm
1x 220Wrms *** 1x 700Wrms
Power parallel 2 ohm
1x 220Wrms *** ***
Freq. Resp. (+/-1.5dB)
10 - 50000Hz 10 - 50000Hz 10 - 50000Hz
Eingangs
Empfindlichkeit 0,77V / 26dB / 1.4V 0,77V 0,77V
Eingangs Impedanz
20 kohm 20 kohm 20 kohm
S/R Anteil >85dB >85dB >85dB
Dämpfungsfaktor
>150 >150 >200
Flankensteilheit 40V/uS 35V/uS 60V/uS
Kühlung
Ventilator Kühlung Ventilator Kühlung Ventilator Kühlung
Eingänge
Symmetrisch XLR/
KLinke
Symmetrisch XLR/
KLinke
Symmetrisch XLR/
KLinke
Ausgänge
Speakon /
Schraubklemmen
Speakon /
Schraubklemmen
Speakon /
Schraubklemmen
Stromversorgung AC230V / 50Hz AC230V / 50Hz AC230V / 50Hz
Abmessungen (mm)
44x483x320 (19"/1U) 88x483x260 (19"/2U) 88x483x260 (19"/2U)
