JB Systems D2 Series User Manual

DEUTSCH BEDIENUNGSANLEITUNG
JB SYSTEMS
®
27/42 D2-900 ~ D2-1200 ~ D2-1500

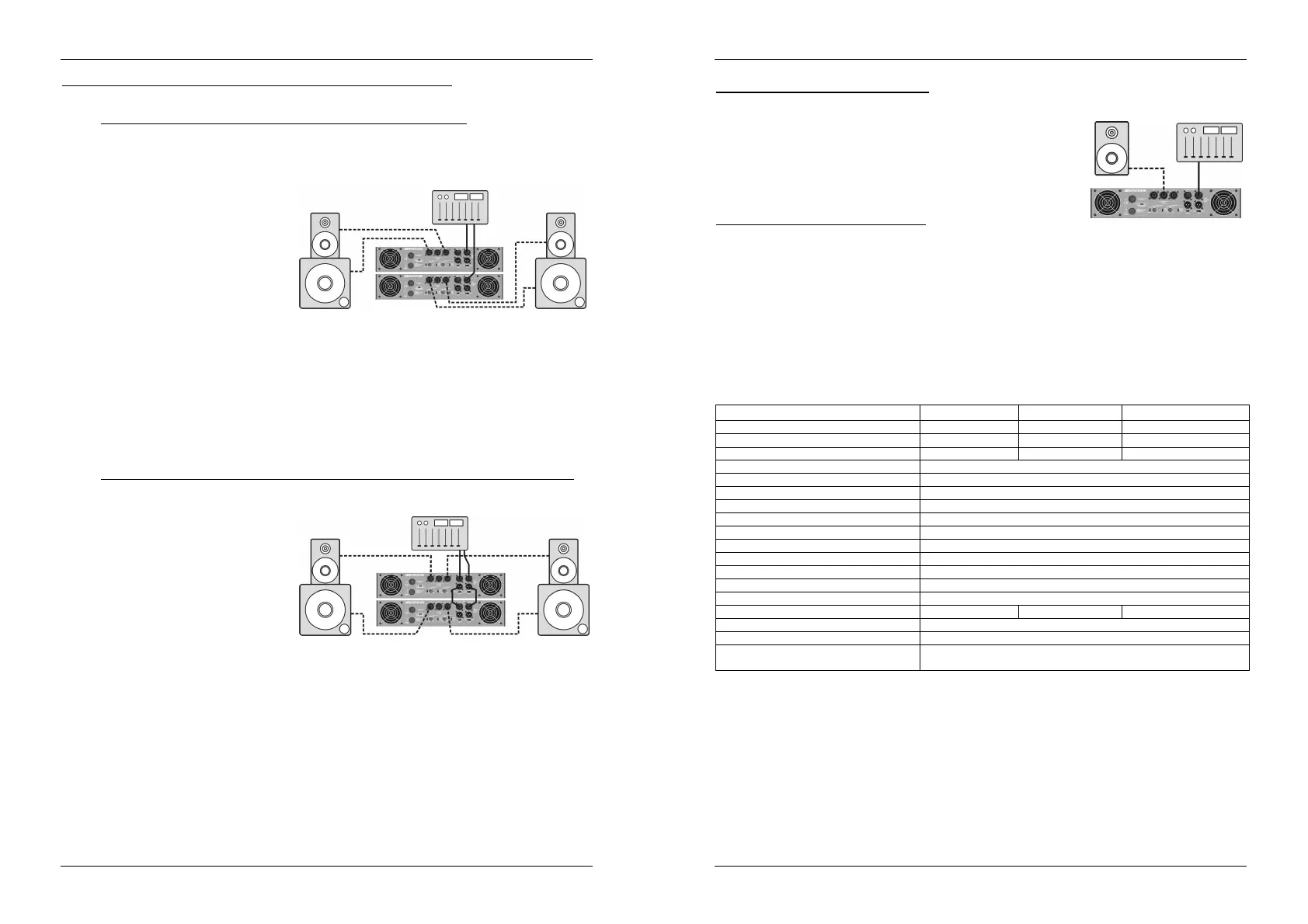

Gebrauch mitden Weichenfiltern, um ein aktives Stereosystem zu erhalten
Beachten Sie bitte, dass Sie beim Gebrauch in einer Aktivinstallation 2 Verstärker benötigen, um ein
Stereosystem zu erhalten. Es gibt 2 verschiedene Möglichkeiten die Verstärker anzuschließen:
Möglichkeit 1 – ein Verstärker pro Seite für hohe und niedrige Outputs
In dieser Installation benutzen wir Kanal 1 für die Mittelhochtonbox und Kanal 2 für den Tieftöner an
beiden Verstärkern.
Wir benutzen einen Verstärker für den linken Kanal und einen Verstärker für den rechten Kanal.
 Schließen Sie das Audiosignal nur an Eingang CH1 an (11)
 Stellen Sie den Betriebmodusschalter (13) auf mono
 Schließen Sie die Mittelhochtonbox
an den Ausgang (15) von Kanal 1
 Schließen Sie den Tieftöner an den
Ausgang (15) von Kanal 2
 Stellen Sie den Filterschalter von
Kanal 1 (18) auf “Hochpassfilter”
 Stellen Sie die Weichenfrequenz von
Kanal 1 (17) ein
 Stellen Sie den Filterschalter von
Kanal 2 (20) auf “Tiefpassfilter”
 Stellen Sie die Weichenfrequenz von Kanal 2 (19) ein
 Stellen Sie die Verstärkungsregler (2) ab
 Schalten Sie den Verstärker ein (9)
 Stellen Sie die Verstärkungsregler (2) so ein, dass Sie eine klangliche Ausgewogenheit zwischen
der Mittelhochtonbox und dem Tieftöner erhalten.
 Stellen Sie darüber hinaus die Überschneidungspunkte der Filter ein (normalerweise sollten die
Überschneidungspunktebeider Kanäle gleich sein)
Anmerkung: wenn Ihrer Mittelhochtonboxen niedrige Frequenzen verarbeiten können (zum
Beispiel:Mittelhochtonboxen mit 15” oder 2x15” Tieftonlautsprechern, können Sie Kanal 1 auf "kein
Filter" setzen. Die Mittelhochtonboxen werden nicht gefiltert, was den niedrigen Frequenzen mehr
Durchschlagskraftverleiht.
Möglichkeit 2 – einenVerstärker fürMittelhochtonboxen und einen Verstärker für Tieftöner
In dieser Installation benutzen wir beide Kanäle des Verstärkers A für die Mittelhochtonboxen und
beide Kanäle des Verstärkers B für den/die Tieftöner. Beide Verstärker erhalten ein normales Stereo
Audiosignal.
 Schließen Sie das Stereo
Audiosignal an die Eingänge beider
Verstärker (benutzen Sie ein kurzes
XLR-Kabel, um die Eingänge beider
Verstärker hintereinander zu
schalten)
 Stellen Sie den
Betriebmodusschalter beider
Verstärker (13) auf Stereo
 Schließen Sie die Mittelhochtonbox
an die Ausgänge (15) von Verstärker A
 Schließen Sie den/die Tieftöner an die Ausgänge (15) von Verstärker B
 Stellen Sie beide Filterschalter am Verstärker A auf “Hochpassfilter”
 Stellen Sie die Weichenfrequenz (17) beider Kanäle von Verstärker A ein
 Stellen Sie beide Filterschalter am Verstärker B auf “Tiefpassfilter”
 Stellen Sie die Weichenfrequenz (17) beider Kanäle von Verstärker B ein
 Stellen Sie die Verstärkungsregler (2) beider Verstärker ab
 Schalten Sie beide Verstärker ein (9)
 Stellen Sie die Verstärkungsregler (2) von Verstärker A auf die gewünschte Stärke ein.
 Stellen Sie die Verstärkungsregler (2) von Verstärker B so ein, dass Sie eine klangliche
Ausgewogenheit zwischen den Mittelhochtonboxenund dem/den Tieftöner/n erhalten.
 Stellen Siedarüber hinaus die Überschneidungspunkte an beiden Verstärkern ein
Anmerkung: wenn Sie nur einen kraftvollen Tieftöner benutzen, können Sie den Verstärker B in den
Brückenbetrieb schalten und den Brückenausgang zum Anschließen des Tieftöners benutzen. In
diesem Fall sollten nurdie Steuerungen von Kanal 1 benutztwerden.
DEUTSCH BEDIENUNGSANLEITUNG
JB SYSTEMS
®
28/42 D2-900 ~ D2-1200 ~ D2-1500
Gebrauch imBrückenbetrieb, ohne Filter
In diesem Fall hat der Verstärker nur einen Mono-Ausgang, aber mit einer viel höheren Ausgangsleistung.
 Schließen Sie das Audiosignal an den Eingang von Kanal 1 (11)
 Schließen Sie die Lautsprecherboxan den Brückenausgang (16)
 Stellen Sie beide Filterschalter (18) und (20) auf “kein Filter”
 Stellen Sie den Betriebmodusschalter (13) auf Brückenbetrieb
 Stellen Sie die Verstärkungsregler (2) ab
 Schalten Sie den Verstärker ein (9)
 Stellen Sie den Verstärkungsregler von Kanal 1 (2) auf die gewünschte
Stärke ein. (der Verstärkungsregler von Kanal 2 wird nicht benutzt)
Gebrauch im Brückenbetrieb, mit Filtern
Im Nachfolgenden wird erklärt, wie ein kraftvoller Tieftöner anzuschließen ist.
 Schließen Sie das Audiosignal an den Eingang von Kanal 1 (11)
 Schließen Sie den Tieftöneran den Brückenausgang (16)
 Stellen Sie den Filterschalter von Kanal 1 (18) auf “Tiefpassfilter”
 Stellen Sie die Weichenfrequenz von Kanal 1 (17) ein
 Stellen Sie den Betriebmodusschalter (13) auf Brückenbetrieb
 Stellen Sie die Verstärkungsregler (2) ab
 Schalten Sie den Verstärker ein (9)
 Stellen Sie den Verstärkungsregler von Kanal 1 (2) auf die gewünschte Stärke ein. (der Verstärkungsregler
von Kanal 2 wird nicht benutzt)
TECHNISCHE DATEN
D2-900 D2-1200 D2-1500
Stereo-Leistung 8Ω (1kHz, THD+N<0,1%)
2x 300W
rms
2x 400W
rms
2x 500W
rms
Stereo-Leistung 4Ω (1kHz, THD+N<0,1%) 2x 450W
rms
2x 600W
rms
2x 750W
rms
Brückenleistung8Ω (1kHz, THD+N<0,1%)
900W
rms
1200W
rms
1500W
rms
Frequenzgang (+/-0,5dB)
20-20.000Hz
Aktivweiche Integrierte 24dB/oct. Weiche 90~250Hz
Eingangsempfindlichkeit
770mV
Eingangsimpedanz
20kΩ symmetrisch, 10kΩ asymmetrisch
S/R ratio >90dB
Dämpfungsfaktor8Ω/1kHz
> 600
Kühlung
Kühlung durch 2-Stufen-Lüfter
Eingangsanschlüsse Symmetrische XLR
Ausgangsanschlüsse
3 Speakon
®
für Stereo & Bridge Ausgang
Stromversorgung
230Vac / 50Hz
Abmessungen (mm) 482 x 473 x88
Gewicht (kg)
17 19 20,5
THD
< 0,1%
Crosstalk @Nennleistung 8Ω/1kHz < 75dB
Schutzvorrichtungen
Soft Start, Kurzschluss, Begrenzer, DC Fehlerstromschutz, AC
Überlast-Thermoausschalter
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie können sich die neueste Version dieses Benutzerhandbuches vonunserer Website
herunterladen: www.beglec.com
