ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 37/48 iCOLOR4
• El operador tiene que asegurarse de que las instalaciones relativas a seguridad,
maquinaria y técnica están aprobadas por un experto antes de usarlas la primera vez.
Las instalaciones deberían ser inspeccionadas cada año por una persona con
conocimientos para asegurar que la seguridad es todavía óptima.
INSTRUCCIONES DE USO
El iCOLOR 4 puede ser controlado de 5 maneras diferentes :
1. Autonomo 1unidad:
Empezár colocando el DIP switch n°10 en la posición ON. Conectar simplemente la
alimentación de la unidad y poner música. La unidad se pone automaticamente en
funcionamiento al rítmo de la música.

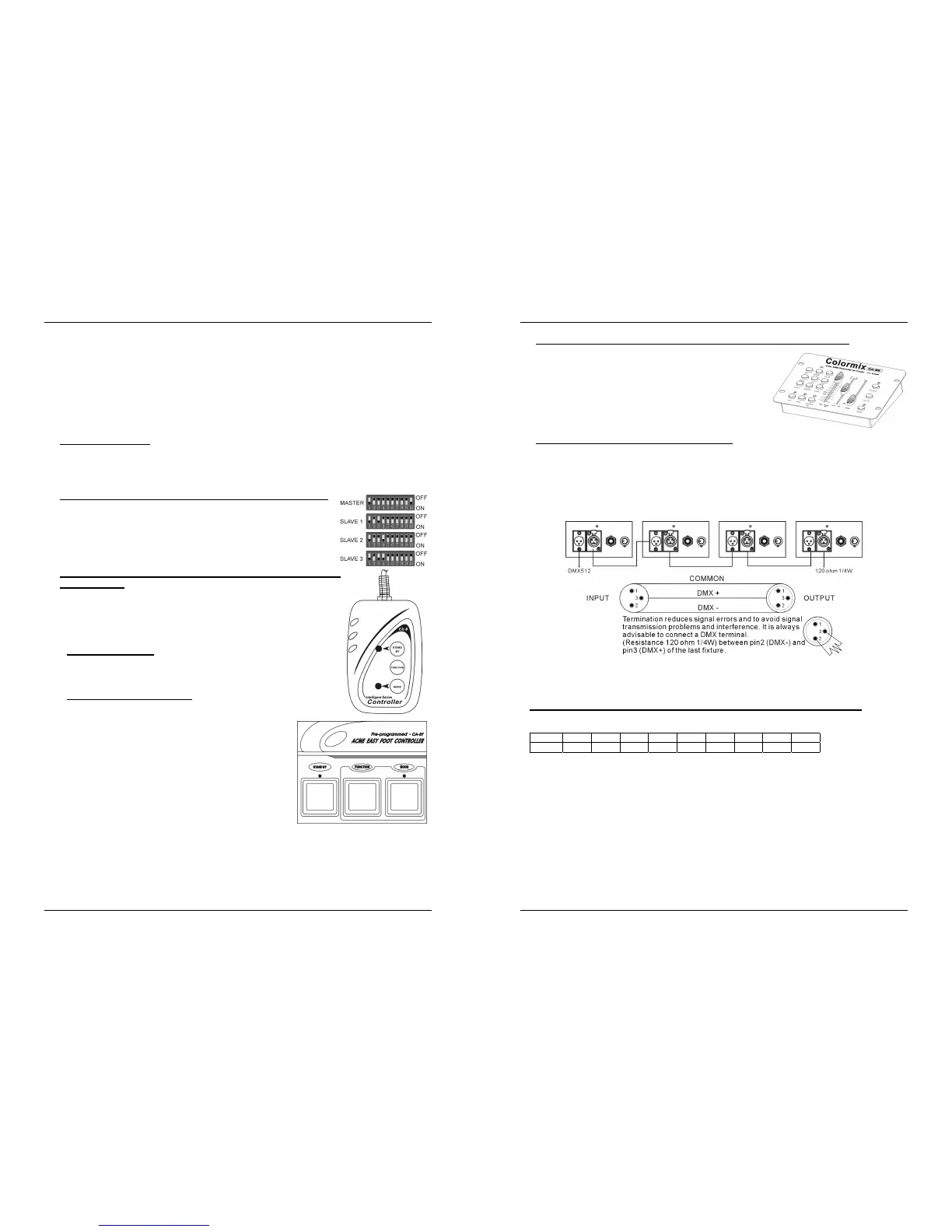

2. Configuración de 2 unidades o mas en modo master/slave:
Conectar entre ellas 2 unidades o más con cables de mícro
XLR balanceados de buena cualidad (ej. JB Systems code 7-
0063). La unidad que no tiene ningún cable conectado en su
entrada reacciona en maestro; las otras unidades son esclavos.
No olvidar el ajuste de los DIP switches en los aparatos como
mencionado aquí.
3. Conectar el controlador CA-8 o CA-8F (en opción) para más
posibilidades:
El controlador CA-8 puede ser utilizado en modo autonomo o
master/slave. El pedal CA-8F es muy practico para una utilización
en escenario! Sus funciones son identicas a las del CA-8.
Conectar el controlador a la entrada jack de la primera unidad
(master). Ahora, todas las unidades pueden ser controladas:
• BOTON STANDBY:
Pulsarlo para entrar/salir del modo blackout sobre todas las
unidades conectadas. El led se enciende cuando la función
blackout esta activa.
• TECLAS MODE/FUNCTION:
Con la tecla MODE puede seleccionar 3 modos de
funcionamiento diferentes :
• El LED apagado : El iCOLOR4 está en modo
Audio Æ los colores cambian al ritmo de la
musica. Si se coloca el botón de sensibilidad en
zero ,los colores combian lentamente. La tecla
FUNCTION permite seleccionar 2 funciones
estroboscopicas diferentes.
• El LED parpadea : con la tecla FUNCTION puede
controlar el circuito electronico de atenuación
(dimmer).
• El LED encendido : El iCOLOR4 está en modo de funcionamiento manual (sin
activación musical).Con la tecla FUNCTION puede seleccionár los colores
deseados.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 38/48 iCOLOR4
4. Conectar el mando CA-32 Colormix par un mejor control del aparato:
Este mando facilita el control del iCOLOR4 : puede
seleccionár los colores pre-establecidos, seleccionár
differentes mezclas de colores, fundidos de colores,
etz.
La velocidad de cambio y de atenuación general se
pueden ajustar. Consulte el manual de uso del
controlador para saber más sobre sus posibilidades.
5. Controlado por controlador DMX universal:
El famoso protocolo DMX consiste en una señal muy rápida que permite controlar
equipos de iluminación. Resulta imperativo conectar el controlador DMX y los
diferentes elementos de la cadena con cables XLR balanceados de buena cualidad
(por ejemplo. JB Systems ref. 7-0063). Para evitar que los efectos se comporten de
manera anormal, por culpa de interferencias, utilizar terminales de 90Ω a 120Ω en fin
de cadena. No se deben utilizar cables en "y", no funcionan!
Cada efecto de la cadena necesita su propia dirección de arranque para saber cuales
informaciones, mandadas por el controlador, tiene que decodificar.
• Configuración de los DIP para obtener la dirección de arranque correcta:
En la parte trasera del iCOLOR4, cada uno de los 9 DIP corresponde a un valor:
Dip #1 #2 #3 #4 #5 #6 #7 #8 #9
Valor 1 2 4 8 16 32 64 128 256
Combinar estos valores para obtener direcciones de arranque situadas entre 1 y 512:
Dirección = 01 Æ DIP 1=ON valor: 1
Dirección = 05 Æ DIP 1+3=ON valor: 1+4 = 5
Dirección = 09 Æ DIP 1+4=ON valor: 1+8 = 9
Dirección = 13 Æ DIP 1+3+4=ON valor: 1+4+8 = 13
...
Dirección = 62 Æ DIP 2+3+4+5+6=ON valor: 2+4+8+16+32 = 62
