PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 45/48 iCOLOR4
Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para
suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser
instalada de forma a que nenhuma parte da instalação possa cair mais de 20cm caso o
ponto de apoio principal ceda.
A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e
não deverá ser efectuada!
Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de
segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a
primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico
qualificado de forma a certificar-se que a segurança está assegurada.
INSTRUÇÕES DE FUNCIONAMENTO
O iCOLOR4 pode ser controlado de 5 formas diferentes:
1. Standalone 1 unidade:
Comece por colocar o DIPswitch nº10 na posição ON. Em seguida ligue simplesmente
a unidade à corrente e ponha música a tocar. A unidade irá começar a funcionar
automaticamente ao ritmo da música.

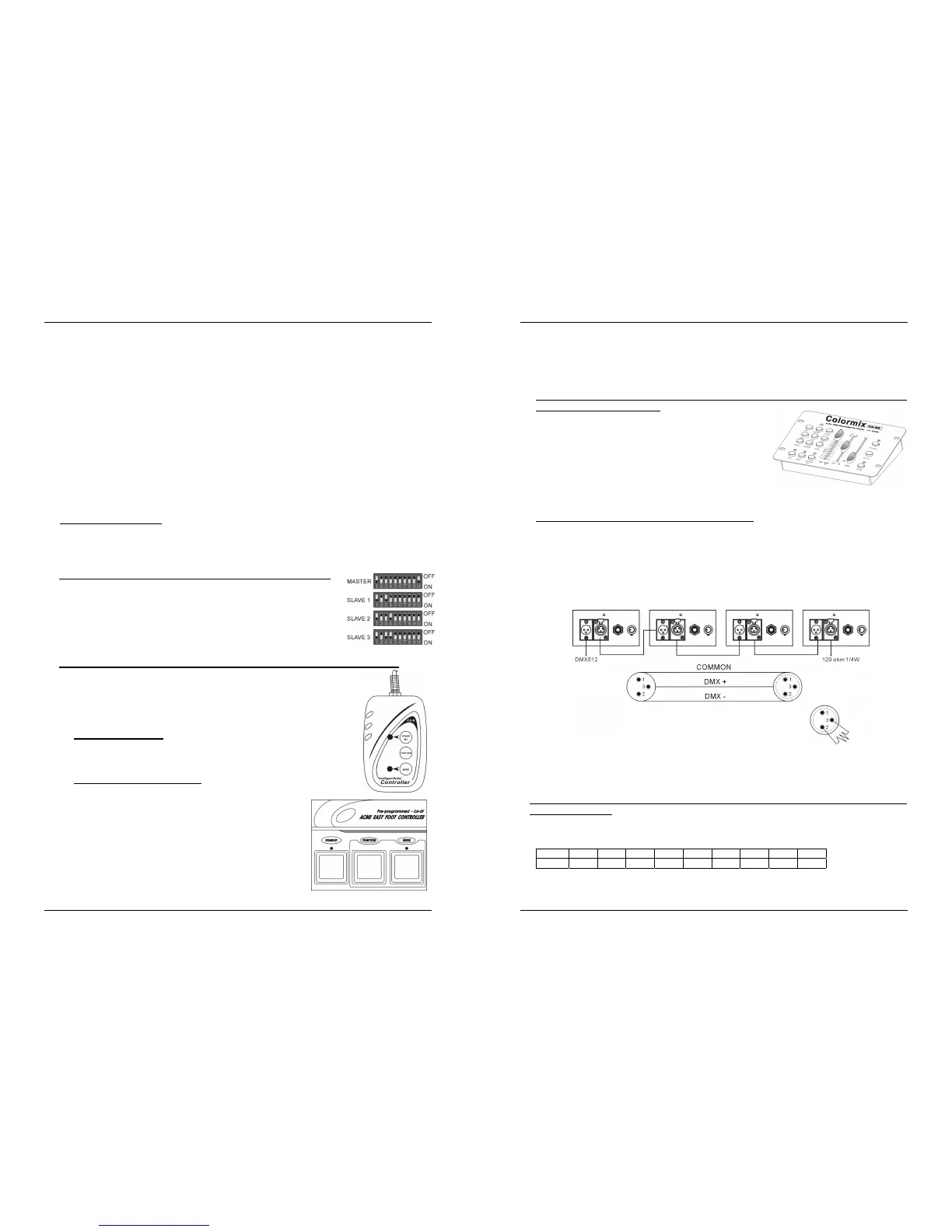

2. Duas ou mais unidades em modo master/slave (em cadeia):
Ligue duas ou mais unidades em conjunto utilizando cabos de
microfone balanceados XLR de boa qualidade (por exemplo JB
Systems código 7-0063). A unidade que não tiver qualquer cabo
ligado à entrada irá funcionar como master; as restantes serão
unidades slave. Não se esqueça de configurar os interruptores
DIPswitch tal como mostrado na imagem à direita!
3. Ligue o controlador opcional CA-8 ou CA-8F para obter controlo adicional:
O controlador CA-8 só pode ser utilizado em modo standalone ou
master/slave. O controlador CA-8F é muito prático para utilização em
palco! As suas funções são idênticas às do CA-8. Ligue o controlador
à entrada jack da primeira unidade (master). Em seguida poderá
controlar todas as unidades ligadas:
BOTÃO STANDBY:
Pressione este botão para activar/desactivar o modo blackout em
todas as unidades ligadas. O LED está aceso quando a função
está activa.
BOTÕES MODE/FUNCTION:
Com o botão MODE é possível seleccionar 3 modos diferentes:
LED apagado: O iCOLOR4 está em modo Som Æ
as cores mudam ao ritmo da música. Se a
sensibilidade à música estiver definida para zero, as
cores irão mudar lentamente. Com o botão
FUNCTION poderá seleccionar 2 funções de strobe
diferentes.
O LED está a piscar: Com o botão FUNCTION
poderá controlar o circuito electrónico de regulação
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 46/48 iCOLOR4
de intensidade.
LED aceso: O iCOLOR4 está em modo manual (sem activação por som). Com o
botão FUNCTION poderá seleccionar as cores pretendidas.
4. Ligue o controlador opcional CA-32 Colormix para obter ainda mais
possibilidades de controlo:
Este controlador torna muito fácil controlar o
iCOLOR4: poderá seleccionar cores predefinidas,
seleccionar diferentes sequências de cores,
transições de cores, etc.
A velocidade das sequências e o regulador de
intensidade (master dimmer) também podem ser
adaptados. Consulte o manual desta unidade para
saber mais informações sobre as suas funções.
5. Controlo através de controlador universal DMX:
O protocolo DMX é um sinal de alta velocidade amplamente utilizado para controlar
equipamento de luz inteligente. É necessário ligar o controlador DMX e todos os
efeitos luminosos em cadeia utilizando cabo balanceado XLR M/F de boa qualidade
(ex: JB Systems ref. 7-0063). De forma a evitar que os efeitos luminosos tenham um
comportamento estranho devido a interferências, deverá utilizar um terminal de 90 a
120 no final da cadeia. Nunca utilize seccionadores de cabo em Y, essa solução não
irá funcionar!
Cada efeito luminoso na cadeia tem de ter o seu próprio endereço inicial DMX de
forma a poder descodificar os comandos do controlador a ela destinados.
Como configurar os interruptores DIPswitch de forma a obter os endereços
iniciais correctos:
No painel traseiro do iCOLOR4 poderá ver que cada um dos primeiros 9 interruptores
corresponde a um certo valor (value):
Dip #1 #2 #3 #4 #5 #6 #7 #8 #9
Value 1 2 4 8 16 32 64 128 256
Poderá combinar os valores destes interruptores DIPswitch de forma a obter qualquer
endereço inicial entre 1 e 512:
Terminais reduzem erros de sinal e de modo a
evitar problemas de transmissão e interferência é
sempre aconselhável ligar um terminal DMX.
(Resistência 120 ohm 1/4W) entre pin 2 (DMX-) e
p
in 3
(
+
)
do último a
p
arelho.
- ENTRADA-
- SAÍDA -
