ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 33/41 MM-10
11. INTERRUPTORPHANTOM
Con su correspondiente LED indicador de puesta en marcha ( NO ACTIVAR cuando la mesa esté
en marcha).
12. SALIDA RECORD ESTÉREO – Salidas RCA izquierda yderecha (sinbalancear)
La señal está cojida en salida finál despues de los deslizantes.
Señal de salida nominal : -10 dB (316mV-RMS)
Impedencia de salida : 600 Ohm
Impedencia de carga min. : 5 KOhm
13. ENTRADA PLAYBACK ESTÉREO – Entradas RCA izquierda y derecha (sin balancear)
Señal vehiculada hacia la salida estereo a través los deslizantes y el circuito monitoring.
Sensibilidad de entrada : 316mV-RMS (-10dB)
Impedencia de entrada : 5 KOhm
14. INTERRUPTOR PLAYBACK
Permite cortar o no la señal ‘Entrada Tape’.
15. CONTROL DEL NIVEL PLAYBACK
Controla el nivel de playback enviado hacia la salida mezclada a través los deslizantes principales.
16. INTERRUPTOR « TAPE MONITORING »
Permite el control por auriculares y display del circuito ‘Tape Playback’ (señal cojida antes (14) y
(15)).
17. INTERRUPTOR PFL
Combinando con el de cada canal, permite un control (Pre-fader) por el auricular y indicador a
LED’s.
18. CONTROL DEL NIVEL DE LOSAURICULARES
Controla el nivel de los auriculares.
19. SALIDAAURICULARES – JACK 1/4’’ ESTEREO
Configuración : Punta= izquierda
Anillo = derecha
Funda = masa
Impedencia min. : 40 Ohms
CARACTERISTICAS TECNICAS
Alimentación: AC 230 V, 50Hz
Fusible: 1A/250V
Respuesta defrecuencia: 15-20.000Hz
DHT + ruido: <0.01% @ 1kHz, 0dB
S/N Ratio (IHF-A): >80dB @ 1kHz.
Entradas micro: 200-600 Ohm/balanceadas
Entradas Line: 300mV @ 10kΩ
SalidaRecord: 775mV @ 50kΩ
SalidasMaster : 775mV @ 600Ω
Control de tonalidad: +/-16dB @10kHz / 600Hz / 60Hz
Dimensiones: 483(ancho) x 360(alto) x 80(profundo) mm
Peso: 7.8kg
Toda la información está sujeta a cambios sin previo aviso
Puededescargar la última versión de este manual de usuario en nuestro sitio web: www.beglec.com
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS 34/41 MM10
MANUAL DO UTILIZADOR
Parabéns e obrigado por ter adquirido este produto JB SYSTEMS
®
. Por favor leia atentamente este manual
do utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o
num lugar seguro de forma a poder consultá-lo no futuro.
CARACTERÍSTICAS
Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas
presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações
e documentos relevantes foram efectuados pelo fabricante.
 Mesa de mistura com 10 canais
 Ideal para mistura de sinais de microfone ou pequenas bandas
 6 canais mono, 2 canais estéreo
 Entrada balanceada para microfone e entrada line em cada canal
 Controlo de frequência de 3 bandas em cada canal
 2 saídas auxiliares
 Entrada estéreo com ligação directa à saída Master
 Fonte de alimentação 48V Phantom
 Saída Master balanceada à esquerda e à direita
ANTES DE UTILIZAR
Verifique o conteúdo:
Certifique-se que a caixa contém os seguintes artigos:
 Mesa de mistura MM10
 Manual do utilizador
INSTRUÇÕES DE SEGURANÇA:
ATENÇÃO: De forma a evitar o risco de choque eléctrico,
não remova peças da unidade. Não tente fazer reparações.
Contacte pessoal qualificado.

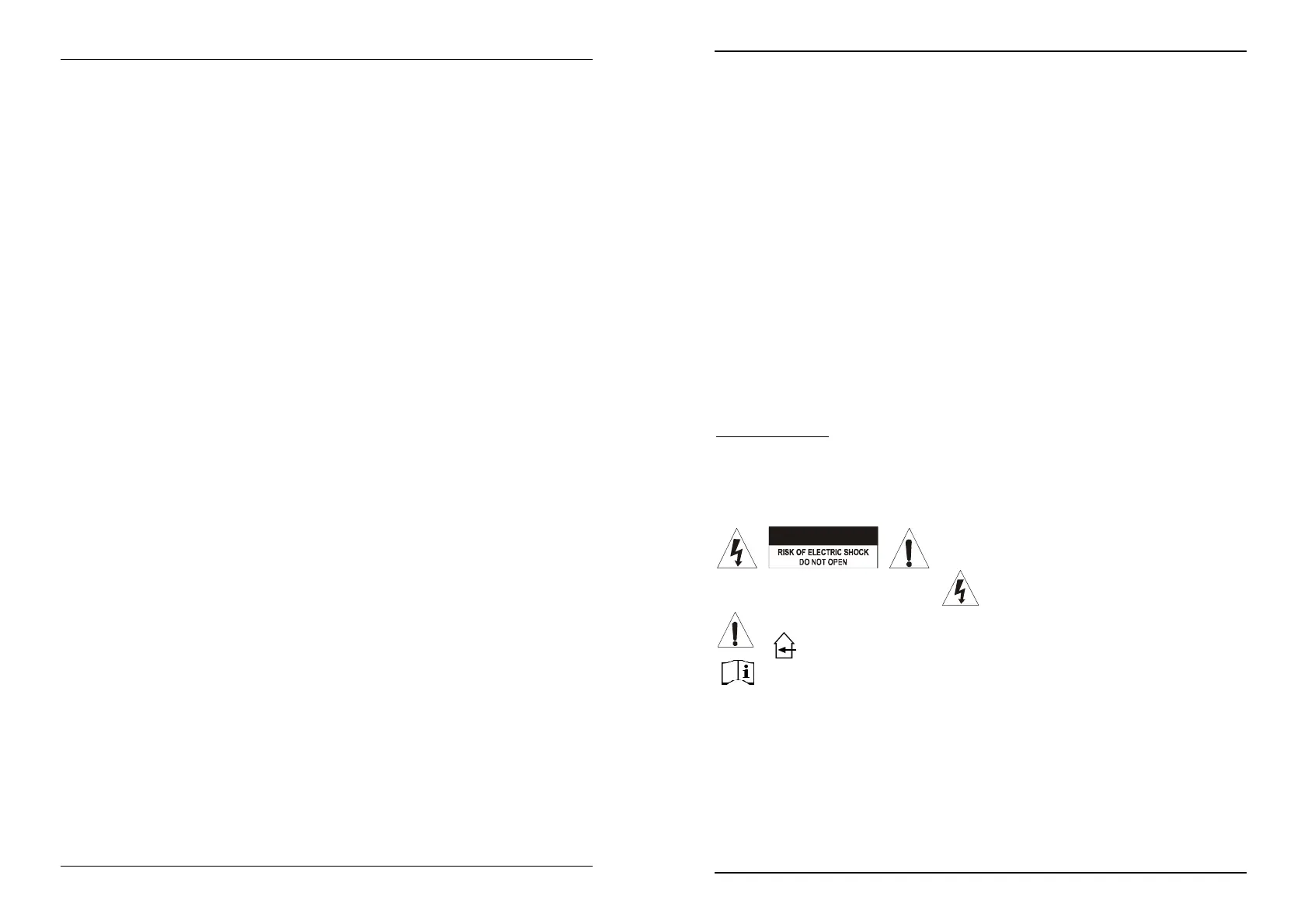

O símbolo composto por um triângulo equilátero
com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no
interior do produto que poderá constituir risco de choque eléctrico.
O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador
para a presença de instruções importantes de utilização e manutenção do produto.
Este símbolo significa: utilização unicamente em espaços fechados.
Este símbolo significa: Leia instruções.
 De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade.
 De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente
quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação
poderá afectar o desempenho da unidade ou até danificá-la.
 Esta unidade destina-se unicamente a utilização em espaços fechados.
 Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque
eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da
unidade,desligue-a de imediato da corrente.
 Não coloque chamas descobertas (tais como velas acesas) sobre a unidade.
 Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
 Evite locais com poeiras. Limpe a unidade regularmente.
 Mantenha esta unidade fora do alcance das crianças.
CAUTION
