PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS 35/41 MM10
Esta unidade deverá ser operada unicamente por pessoas experientes.
Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas
ambientes mais elevadas.
Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes
de efectuar manutenção.
A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos
de segurança em instalações eléctricas e mecânicas do seu pais.
Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
A tomada de corrente deverá permanecer acessível para que a unidade possa ser desligada da corrente.
O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua
imediatamente o cabo caso este apresente algum dano.
Nunca permita que este cabo entre em contacto com outros cabos!
Quando o interruptor de poder está no posição de repouso, esta unidade não está desconectada
completamente dos canos principais!
Este dispositivo deve ser ligado à terra em a ordem comply com os regulamentos de segurança.
De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção do fusível,
não existem peças que possam ser substituídas pelo utilizador.
Nunca
repare um fusível nem tente operar a unidade sem fusível. Substitua
sempre
um fusível danificado
por outro com as mesmas características!
Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte
imediatamente o seu revendedor.
Caso seja necessário transportar a unidade utilize a embalagem original.
Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade.
GUIA DE INSTALAÇÃO:
Instale a unidade num local bem ventilado onde não exista exposição a altas temperaturas ou humidade.
Colocar ou utilizar a unidade durante longos períodos de tempo perto de fontes de calor, tais como
amplificadores, holofotes, etc., irá afectar o desempenho da unidade e poderá até danificá-la.
Com adaptadores opcionais de 19” (informações adicionais mais adiante neste manual), esta unidade
pode ser montada em racks de 19”. Fixe a unidade utilizando os 4 orifícios do painel frontal. Certifique-se
que utiliza parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações
durante o transporte.
Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir
a evacuação do calor produzido pela unidade.
De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente
quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação
poderá afectar o desempenho da unidade.
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS 36/41 MM10

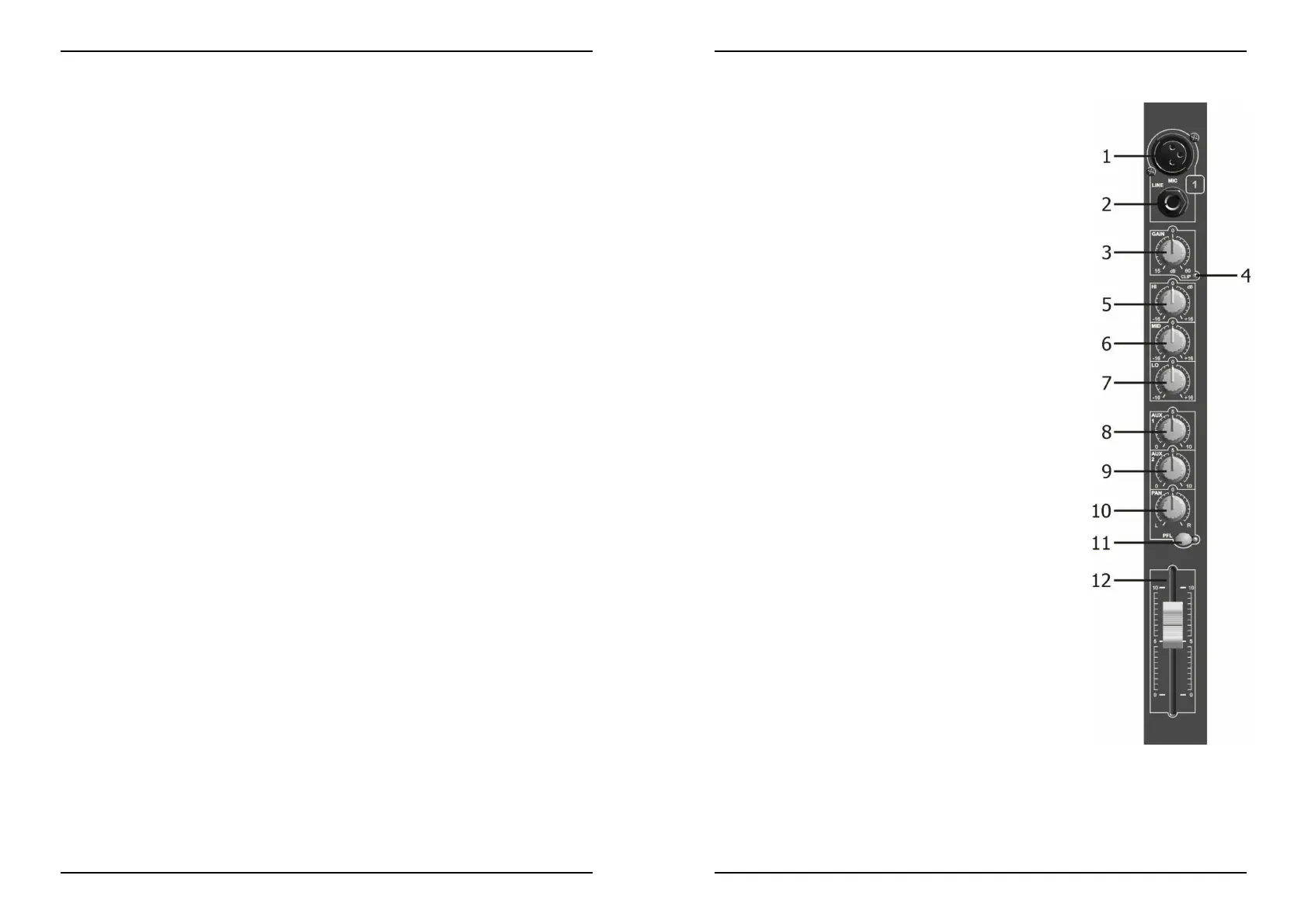

CONTROLOS E FUNÇÕES
1. ENTRADA CONECTOR XLR FÊMEA 3 PINS
Ligação de entrada balanceada:
Pin 1 = Terra (manga)
Pin 2 = Sinal Positivo
Pin 3 = Sinal Negativo
Ligação de entrada sem balanço:
Pin 1 = Terra
Pin 2 = Sinal
Pin 3 = Terra
Impedância de entrada: 2Kohm
Sensibilidade de entrada: 0.8mV RMS (-60DB)
2. ENTRADA CONECTOR JACK 1/4" ESTÉREO
Ligação de entrada balanceada:
Ponta = Sinal Positivo
Anel = Sinal Negativo
Manga = Terra
Ligação de entrada sem balanço:
Ponta = Sinal
Anel = Terra
Manga = Terra
(Conector jack dará este resultado)
Impedância de entrada: >50Kohm
Sensibilidade de entrada: 25mV RMS (-30DB)
3. CONTROLO GAIN (GANHO)
Utilizado para controlar a entrada máxima de sinal. Permite
receber a maioria dos microfones de baixa e alta impedância até
600 Ohm bem como microfones tipo Phantom Power (48 Volt). A
entrada line pode ser utilizada para ligar por exemplo um teclado
ou para receber sinal line de outro tipo de equipamento.
Escala de ganho:
Entrada XLR +15 a+60DB
Entrada Jack –15 a +30DB
4. LED CLIP
Este LED de alerta irá acender-se cerca de 4DB antes do limite de
corte e irá manter-se aceso por um breve período de tempo. De
forma a obter o melhor nível de entrada dos canais, ajuste o
controlo de ganho até que o indicador Clip se acenda enquanto os
picos de sinal estão presentes. Em seguida ajuste o ganho até que
o indicador Clip se apague. Esta operação irá permitir uma óptima
relação sinal/ruído.
5. CONTROLO EQUALIZADOR “HIGH”
Este controlo permite um corte ou aumento de 16DB às
frequências altas.
6. CONTROLO EQUALIZADOR “MID”
Este controlo permite um corte ou aumento de 16DB às
frequênciasmédias.
7. CONTROLO EQUALIZADOR “LOW”
Este controlo permite um corte ou aumento de 16DB às frequências baixas.
8. AUX SEND 1
Este controlo de envio de sinal auxiliar é “posterior ao fade” e pode ser utilizado para controlar a
mistura de entradas no processador de efeitos, etc. O nível do sinal é alterado com o fader de canal
(12).
