PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS 37/41 MM10
9. AUX SEND 2
Este controlo de envio de sinal auxiliar é “anterior ao fade” e pode ser utilizado para controlar a
mistura de entradas processadas enviada para uma saída independente, como por exemplo, a de
monitorização. O nível deste controlo não é alterado é com o fader de canal (12).
Nota: Aopção Post-fade (posterior ao fade) só pode ser seleccionada pelo seu técnico.
10. CONTROLO PAN
Este controlo é utilizado para estabelecer o balanço estéreo do sinal de entrada e permite efectuar a
passagem total (Pan) do sinal para a esquerda ou para a direita.
11. INTERRUPTOR PFL
Este interruptor e indicador permitem pré-monitorizar os sinais de entrada através dos auscultadores
e das barras de LEDs (útil para definir níveis de ganho e resolver problemas).
12. FADER 60MM
Este cursor permite controlar o nível do sinal de entrada na saída de mistura estéreo principal e
controla igualmente o nível da saída aux send 1.
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS 38/41 MM10

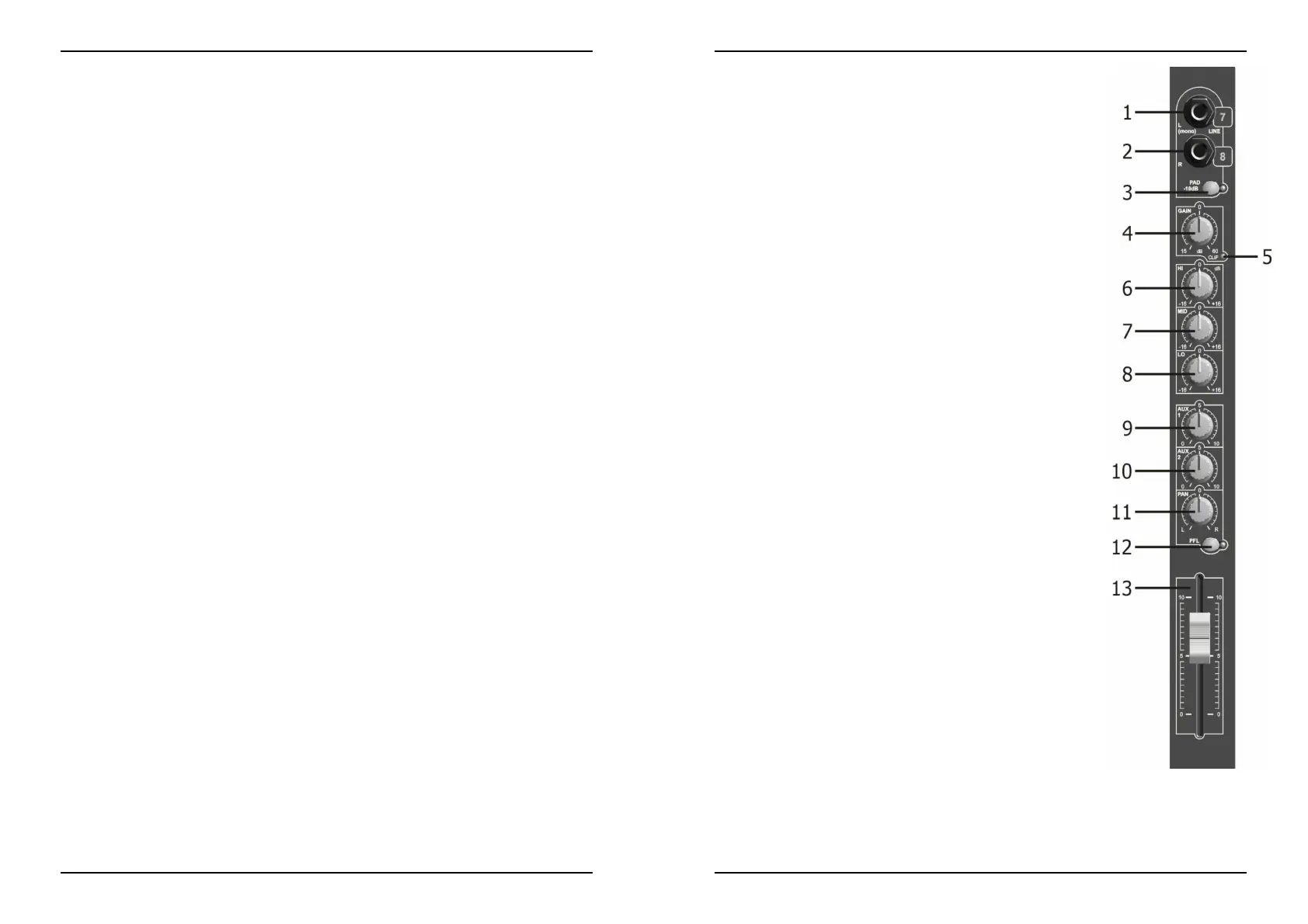

1. ENTRADA LINE LEFT (ESQUERDA) OU MONO – CONECTOR JACK
1/4" MONO
Caso a entrada seja ligada a um sinal de origem mono utilize apenas
esta ligação e o sinal será também automaticamente dirigido para a
entrada direita.
Ligação da entrada:
Ponta = Sinal Manga = Terra
Impedância de entrada:10K Ohm
Sensibilidade de entrada: 24.5mV (-30dBm)
2. ENTRADA LINE RIGHT (DIREITA) – CONECTOR JACK 1/4" MONO
Ligação da entrada:
Ponta = Sinal Manga = Terra
Impedância de entrada:10K Ohm
Sensibilidade de entrada: 24.5mV (-30dBm)
3. INTERRUPTOR PAD
Este interruptor reduz a sensibilidade de entrada em 10DB de forma a
permitir a utilização de unidades de elevada saída como leitores de
CD ou instrumentos musicais.
4. CONTROLO GAIN
A marcação de 0DB no painel é uma referência real a 0DB o
interruptor Pad –10DB está activado.
5. LED CLIP
Este LED de alerta irá acender-se cerca de 4DB antes do limite de
corte e irá manter-se aceso por um breve período de tempo. De forma
a obter o melhor nível de entrada dos canais, ajuste o controlo de
ganho até que o indicador Clip se acenda enquanto os picos de sinal
estão presentes. Em seguida ajuste o ganho até que o indicador Clip
se apague. Esta operação irá permitir uma óptima relação sinal/ruído.
Nota: Se oscontrolos de equalização forem alterados esta
configuração de Ganho/Clip terá de ser ajustada.
6. CONTROLO EQUALIZADOR “HIGH”
Este controlo permite um corte ou aumento de 16DB às frequências
altas.
7. CONTROLO EQUALIZADOR “MID”
Este controlo permite um corte ou aumento de 16DB às frequências
médias.
8. CONTROLO EQUALIZADOR “LOW”
Este controlo permite um corte ou aumento de 16DB às frequências
baixas.
9. AUX SEND 1
Este controlo de envio de sinal auxiliar é Post-fade (posterior ao fade)
e pode ser utilizado para controlar a mistura das entradas no
processador de efeitos, etc. O nível do sinal é alterado com o fader de
canal (13).
10. AUX SEND 2
Este controlo de envio de sinal auxiliar é Pré-fade e pode ser utilizado
para controlar a mistura de entradas processadas enviada para uma
saída independente, como por exemplo, a de monitorização. O nível
deste controlo não é alterado é com o fader de canal (12).
Nota: Aopção Post-fade (posterior ao fade)só pode ser seleccionada
pelo seu técnico.
11. CONTROLO PAN
Este controlo é utilizado para estabelecer o balanço estéreo do sinal
de entrada e permite efectuar a passagem total (Pan) do sinal para a
esquerda ou para a direita.
12. INTERRUPTOR PFL
Este interruptor e indicador permitem pré-monitorizar os sinais de entrada através dos auscultadores
e das barras de LEDs (útil para definir níveis de ganho e resolver problemas).
13. FADER 60MM
