PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 43/47 VX-II AMPLIFIERS

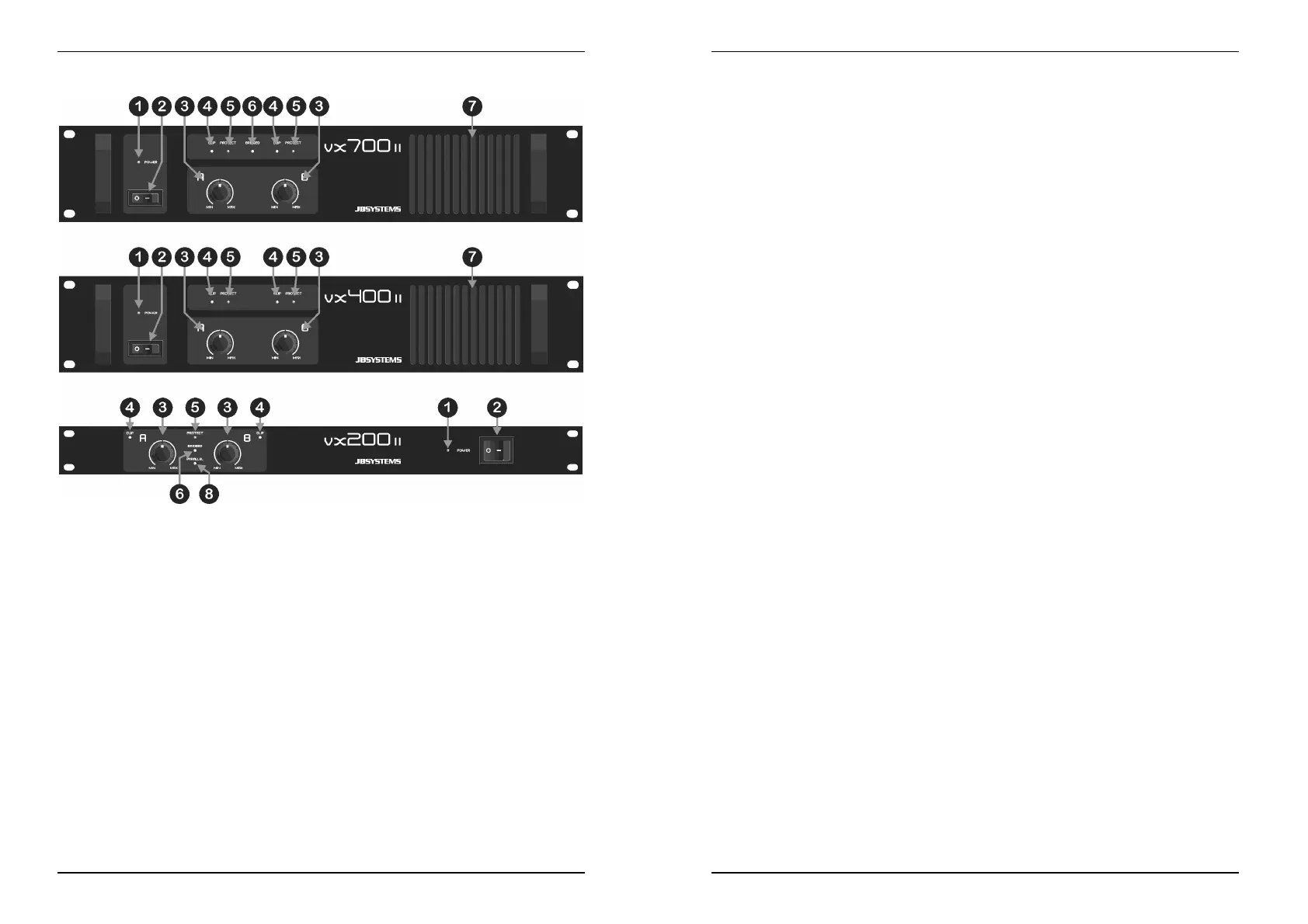

PAINÉIS FRONTAIS
1. LED DE CORRENTE: Este LED azul acende-se quando liga o amplificador utilizando
o interruptor (2).
2. INTERRUPTOR DE CORRENTE: Permite ligar e desligar o amplificador. O
amplificador está pronto a ser utilizado alguns segundos após ser ligado.
3. CONTROLOS DE GANHO (GAIN): Estes potenciómetros permitem controlar a
sensibilidade do amplificador. Cada canal tem um controlo próprio.
Pode utilizar estes controlos para definir o nível máximo de som da sua instalação:
Gire ambos os controlos no amplificador (3) para a direita.
Reproduza alguma música e certifique-se que os indicadores VU na sua mesa de
mistura se encontram a 0DB. (De tempos a tempos a zona vermelha acende-se)
Coloque a saída Master da sua mesa de mistura no nível máximo.
Abra os controlos de ganho do amplificador (3) até que o nível máximo de som
desejado seja alcançado.
Certifique-se que ninguém consegue aceder aos controlos de ganho do
amplificador.
Acabou de definir o nível máximo de som que o DJ poderá produzir. Os seus vizinhos
ficarão agradecidos... (em alguns casos o DJ nem por isso )
Nota para VX200-II e VX700MK2: Nos modos Paralell e Bridge, apenas o controlo de ganho do canal
esquerdo é utilizado para ajustar a sensibilidade de entrada.
4. LED CLIP: Acende-se imediatamente antes de ser atingido o nível máximo de saída
do amplificador sem distorção. Estes LEDs poderão acender-se por momentos
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 44/47 VX-II AMPLIFIERS
ocasionalmente, mas não poderão manter-se acesos durante muito tempo. Neste
caso deverá reduzir nível de saída!
5. LED PROTECT: Este LED de protecção acende-se quando as colunas estão
desligadas do amplificador. Isto pode suceder nas seguintes situações:
Durante os primeiros segundos após o amplificador ser ligado.
Quando a temperatura do aparelho se torna demasiado elevada.
Em caso de avaria técnica: Protecção contra a corrente!
Quando o amplificador é desligado, este LED acende-se por alguns momentos.
6. LED BRIDGE: (Apenas em VX200-II e VX700MK2) Indica que o amplificador está a
funcionar em modo bridge (Ligação em ponte). Isto significa que ambos os canais
estão ligados em série de modo a funcionarem como um amplificador mono. O poder
de saída quase duplica em comparação com canais separados. Contudo, a
impedância das colunas ligadas, terá de ser o dobro comparada com a do modo
estéreo normal. No modo bridge, terá de atribuir o sinal à entrada do lado
esquerdo do amplificador. A entrada do lado direito não é utilizada. Para mais
informações consulte o ponto (11) no próximo capitulo.
Atenção: Certifique-se que não usa as colunas com uma impedância total inferior a 8Ω, caso contrário
irá sobrecarregar o amplificador!
7. ORIFÍCIOS DE VENTILAÇÃO: Durante o funcionamento é produzido calor que deve
ser dissipado. As ventoinhas no interior do amplificador têm de poder evacuar o calor
da maneira mais eficiente. Portanto, de modo a evitar o sobreaquecimento, é muito
importante que não cubra os orifícios de ventilação.
8. MODO PARALLEL: (Apenas em VX200-II) Indica que o amplificador está a funcionar
em modo Parallel (Paralelo). Isto significa que ambos os canais estão ligados em
conjunto em paralelo para funcionarem como um amplificador mono. O poder de
saída quase duplica em comparação com os canais separados. Contudo a
impedância das colunas ligadas terá de ser metade daquela utilizada em modo
estéreo. Em modo paralelo, terá de atribuir o sinal à entrada do lado esquerdo do
amplificador. A entrada do lado direito não é utilizada. Para mais informações
consulte o ponto (11) no próximo capitulo.
Atenção: De forma a produzir a potência indicada, a impedância total das colunas deverá ser
aproximadamente 2 Ω!
