PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 45/47 VX-II AMPLIFIERS

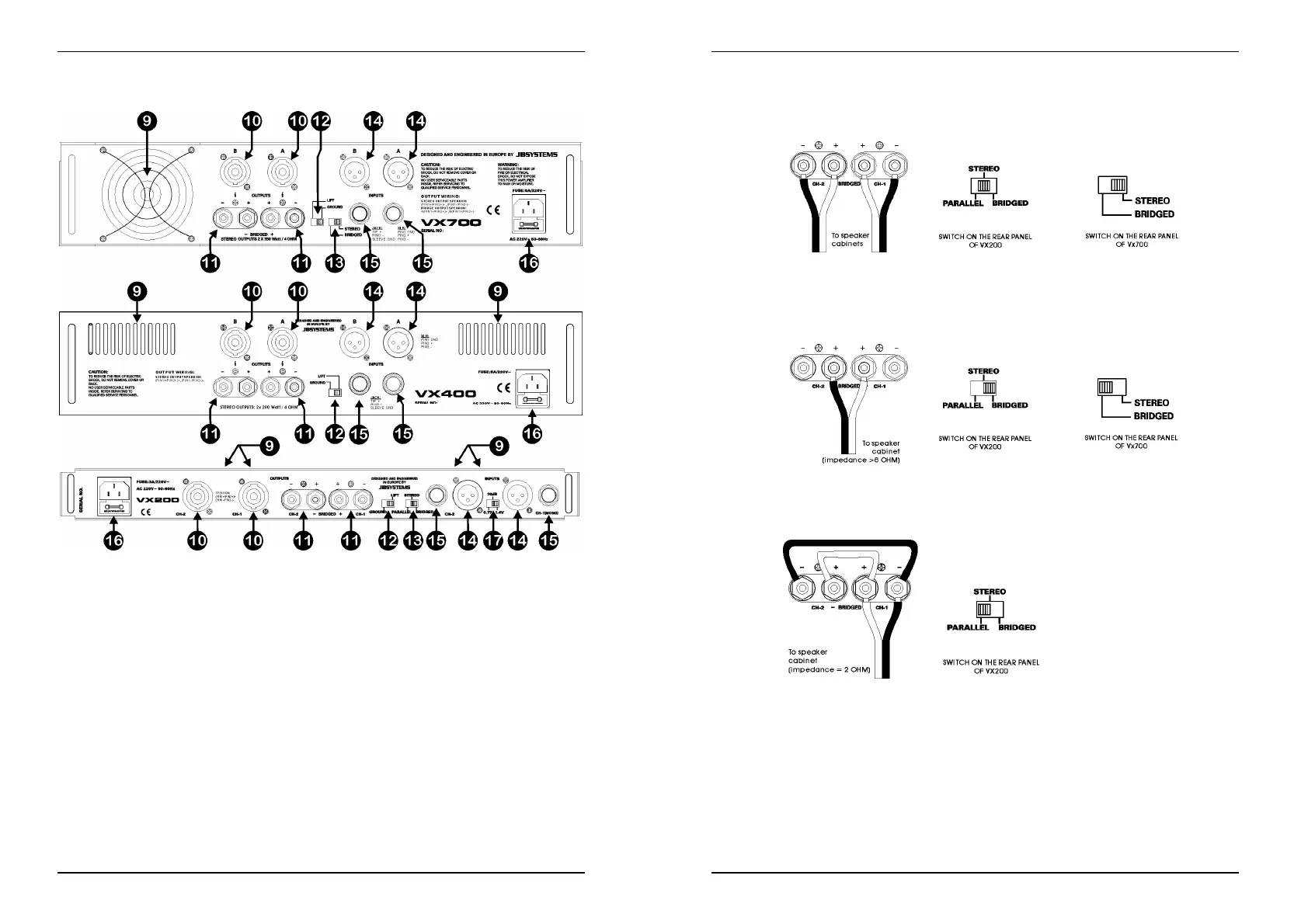

PAINÉIS TRASEIROS
9. VENTOINHA E ORIFÍCIOS DE VENTILAÇÃO: Durante o funcionamento é produzido
calor que deve ser dissipado. As ventoinhas no interior do amplificador têm de poder
evacuar o calor da maneira mais eficiente. Portanto, de modo a evitar o
sobreaquecimento, é muito importante que não cubra os orifícios de ventilação.
10.SAÍDAS SPEAKON: Utilize estes conectores compatíveis com Speakon® para ligar
as colunas. Consulte o capítulo “Ligações” para saber quais os cabos a utilizar. A
ligação deste conectores deve efectuar-se da seguinte forma:
POS(+) = conector Speakon PIN1+ e PIN2+
NEG(-) = conector Speakon PIN1- e PIN2-
11.TERMINAIS DE SAÍDA DE POTÊNCIA PARA COLUNAS: Recomendamos que use
os conectores Speakon® como descrito acima (10). Se não tem estes conectores ou
quer utilizar o amplificador em modo bridge ou paralelo, pode utilizar estes terminais.
Importante: Utilize cabos com marcações claras para polos + e –. Recomendamos
que use cabos vermelho/preto (tais como JB Systems código: 935). É muito
importante que não troque os pólos + e – das saídas. Isso dará origem a má
qualidade de reprodução de som, sem frequências baixas! Existem 3 maneiras de
ligar as colunas através dos terminais:
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 46/47 VX-II AMPLIFIERS
MODO STEREO (Estéreo - mais comum): Ligue os cabos das colunas como
exemplificado na imagem abaixo. Certifique-se que não troca os fios vermelhos
e pretos. Coloque o interruptor no painel traseiro na posição “Stereo”. No VX400,
este interruptor não está disponível.
MODO BRIDGE (apenas VX200-II e VX700MK2): Ligue os cabos das colunas
como exemplificado na imagem abaixo. Coloque o interruptor do painel traseiro
na posição “Bridge” (Ligação em ponte). Consulte também (6) no capítulo
anterior.
MODO PARALLEL (apenas VX200-II): Ligue os cabos das colunas como
exemplificado na imagem abaixo. Coloque o interruptor do painel traseiro na
posição “Parallel” (Paralelo). Consulte também (8) no capítulo anterior.
12.Interruptor GROUND LIFT: Em certos casos podem surgir alguns ruídos
desagradáveis devido a electricidade estática na instalação. Colocar o interruptor
ground lift na posição “lift” quebra a electricidade estática entre o amplificador e os
vários componentes na instalação e elimina o ruído.
13.Selector de MODO (indisponível em VX400): Permite definir o modo de
funcionamento do amplificador. O modo mais comum é o stereo. Se necessita de
mais potência pode utilizar o amplificador em modo bridge ou parallel. Para mais
informações consulte os pontos (6), (8) e (11).
